Термоанемометрические расходомеры M+W MASS-STREAM D-6300

Добавить к сравнению

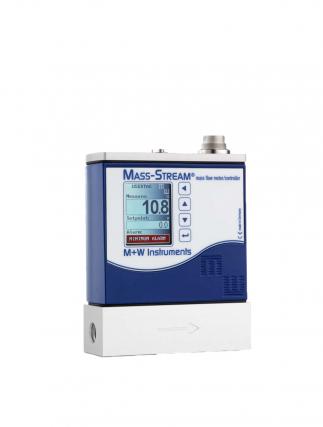

Измеритель D-6310 с дисплеем

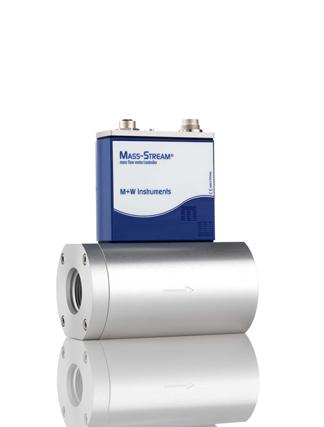

Измеритель D-6380

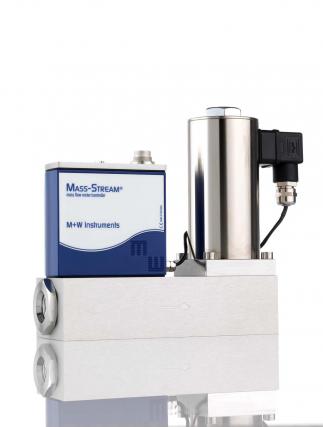

Регулятор D-6341

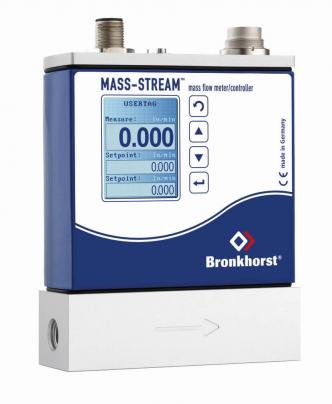

Измеритель D-6310

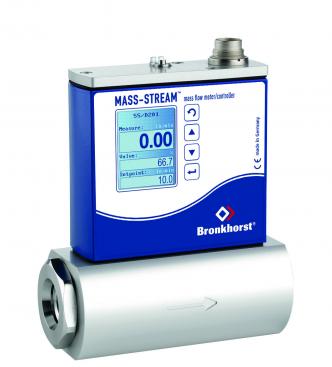

Измеритель D-6370 с дисплеем

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

Промышленные расходомеры MASS-STREAM™ D-6300 для задач с низкими допустимыми перепадами давления и загрязненными газами

Приборы этой серии работают в широком диапазоне расходов:
от мин. 0,01...0,2 н.л/мин до макс. 100...5000 н.л/мин с точностью 2% от полной шкалы. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP65. Приборы с успехом применяются при малых допустимых перепадах давления в магистрали и при работе с увлажненными или загрязненными газами. Возможна установка многофункционального дисплея с кнопками управления.

Расходомеры внесены в Государственный реестр СИ

64701-16

Особенности

  • Подходит практически для любых газов
  • Компактный корпус с защитой IP65
  • Нет движущихся частей
  • Очень низкий перепад давления на приборе
  • Низкая чувствительность к загрязнениям и влажности
  • Настраиваемый многофункциональный TFT дисплей: отображение текущего расхода, счетчика с функциями запоминания и сброса, сигнализации, установок и др.
  • Не требуется периодическое обслуживание
  • Материал корпуса: алюминий или нержавеющая сталь
  • Прибор внесен в государственный реестр средств измерения

Применения

  • Аэрация
  • Аналитическое оборудование
  • Производство биогаза
  • Контроль процесса горения
  • Нанесение покрытий
  • Измерение потребления газа
  • Системы спуска газов
  • Машиностроение
  • Генераторы азота/ кислорода

Регулирование расхода

Регуляторы массового расхода MASS-STREAM™ представляют собой компактные регулирующие приборы со встроенным в корпус электромагнитным клапаном модульной конструкции. Регуляторы доступны для диапазонов до 1000 н.л/мин и следующих стандартных значений Kv: 0,066; 0,17; 0,35; 1,0.

Кроме того, для регулирования больших расходов газа возможно использование внешних регулирующих клапанов со следующими значениями Kv: 2,8; 3,4; 4,4 и 6,0 (другие специальные клапаны и комбинации по запросу).

Измерительная часть
Точность (калибровка по воздуху) ± 2% от полной шкалы (1,5% от полной шкалы по запросу)
Воспроизводимость < ± 0,2% от полной шкалы
Чувствительность к давлению ± 0,3 % от показ./бар (Воздух)
Чувствительность к температуре ± 0,2% от показаний /°С
Чувствительность к положению монтажа при изменении положения на 90° от горизонтального макс. ошибка 0,2% при 1 бар N2
Стабильность регулирования < 0,2 % от полной шкалы
Герметичность 2 x 10-8 мбар л/с He
Время отклика датчика (63 %) D-631x / D-632x: прибл. 0,3 с другие модели: прибл. 0,9 с
Время успокоения (для регулятора) плюс прибл. 2 с
Высокочастотные помехи в соответствии с CE
Рабочие характеристики
Диапазон до 1...100% (1:100) для измерителей
до 2...100% (1:50) для регуляторов
Типы газов любые совместимые с выбранным материалом корпуса
Диапазон рабочих температур 0...50°С
Диапазон давлений 0...10 бар(и) для алюминиевого корпуса,
0...20 бар (и) для стального корпуса
Время прогрева 30 мин. для оптимальной точности
30 сек. для точности ± 4% от полной шкалы
Механические параметры
Датчик Нержавеющая сталь SS 316 (AISI 316L)
Корпус Алюминий AL 50ST/51ST (анодированный)
или нержавеющая сталь SS 316
Сетка, колечки Тефлон или нержавеющая сталь SS 316
Защита корпуса IP65 (с дисплеем или без)
Электрические параметры
Напряжение питания 15...24 В ± 10 %
Значения пиковых токов Измеритель: прибл. 75 мА при расходе 0 %
прибл. 125 мА при расходе 100 %
регулятор: добавить 250 мА;
прибавить 30 мА для дисплея (если установлен)
прибавить 50 мА для шины (если установлена)
Выходной сигнал 0...10 В / 0...5 В активный или 0...20 мА / 4...20 мА активный
Соединения для аналог. или RS232: 8-pin круглый DIN разъем (папа)
дополнительные для других интерфейсов: 5-pin M12 (папа) для Flow-Bus, DeviceNet, Modbus-RTU;
5-pin M12 (мама) для Profibus-DP

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
D-6310 0,01...0,2 н.л/мин 0,1...2,0 н.л/мин
D-6320 0,05...1 н.л/мин 0,25...5 н.л/мин
D-6340 0,1...5 н.л/мин 1...50 н.л/мин
D-6360 0,4...20 н.л/мин 4...200 н.л/мин
D-6370 2...100 н.л/мин 20...1000 н.л/мин
D-6380 10...500 н.л/мин 100...5000 н.л/мин

Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
D-6311 0,01...0,2 н.л/мин 0,01...2,0 н.л/мин
D-6321 0,05...1 н.л/мин 0,25...5 н.л/мин
D-6341 0,1...5 н.л/мин 1...50 н.л/мин
D-6361 0,4...20 н.л/мин 4...200 н.л/мин
D-6371/D-6373 2...100 н.л/мин 20...1000 н.л/мин
D-6383 10...500 н.л/мин 100...5000 н.л/мин

Цены на серию расходомеров/регуляторов «Термоанемометрические M+W MASS-STREAM D-6300»



Расходомеры

Модель

Цена

D-6310

от 820 €

D-6320

от 850 €

D-6340

от 860 €

D-6360

от 880 €

D-6370

от 1050€

D-6380

от 1580 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода

Модель

Цена

D-6311

от 1030 €

D-6321

от 1060 €

D-6341

от 1120 €

D-6361

от 1410 €

D-6371/D-6373

от 2030 €

D-6383

от 2850 €



























Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
