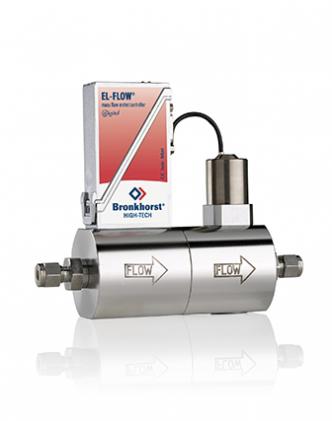

Регулятор F-202AV

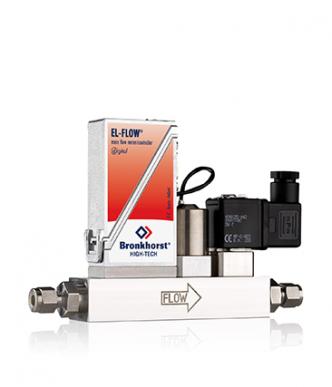

Регулятор F-201CS с отсечным клапаном

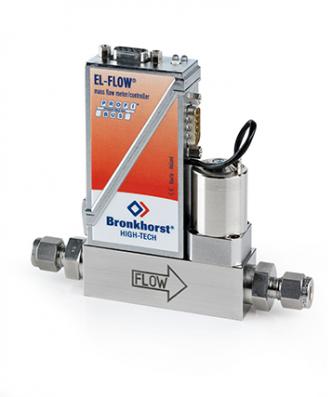

Регулятор F-201AC c цифровым интерфейсом Profibus

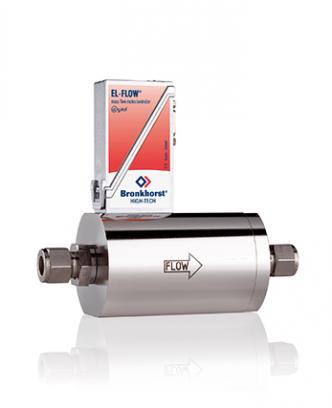

Измеритель F-113AC

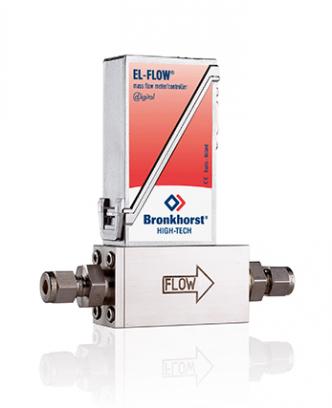

Измеритель F-111AC

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

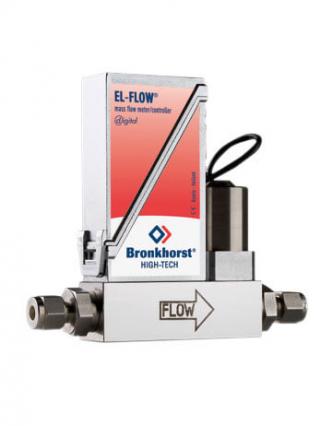

Лабораторные расходомеры EL-FLOW для высокоточного измерения и регулирования массового расхода газов

Приборы этой серии работают в широком диапазоне расходов:
от мин. 0,014...0,7 н.мл/мин до макс. 8...1670 н.л/мин с точностью 0,5% от показаний. Расходомеры имеют лабораторное исполнение с классом пыле- и влагозащиты IP40. Регулирующий клапан может интегрироваться в корпус прибора или монтироваться отдельно.

Расходомеры внесены в Государственный реестр СИ

64700-16

Особенности

  • Высокая точность (стандартно 0,5% от показаний плюс 0,1% от полной шкалы)
  • Быстрый отклик (до 500 мс)
  • Возможность изменять диапазон расхода и вид газа (Massflow Select)
  • Рабочее давление 64/100 бар (для приборов с изменяемым диапазоном – до 10 бар)
  • Доступны модели на большие давления (до 400 бар)
  • Электрохимическая полировка всех поверхностей
  • Компактная модульная конструкция
  • Функции сигнализатора и счетчика
  • Отсутствие подвижных частей (лопаток, роторов и пр.)
  • Версия приборов с металлическими уплотнениями
  • Аналоговый и цифровой RS-232 выходы; цифровые шины DeviceNet™, Profibus-DP®, Modbus, EtherCAT® или FLOW-BUS

Применения

  • Аналитическое оборудование
  • Мониторинг газовых потоков в пищевой, химической и нефтехимической промышленности
  • Измерения потребления газа в газораспределительных системах для задач внутреннего учета
  • Детектирование утечек газов через объекты
  • Полупроводниковое производство
  • Установки обработки поверхности
  • Прибор внесен в государственный реестр средств измерения

Регулирующие клапаны

Регулирующий клапан имеет модульную конструкцию и может быть заменен пользователем "в полевых условиях" без дополнительной регулировки. В стандартной комплектации клапан является нормально закрытым и обеспечивает величины пропускной способности (Kv) до 1,5. Также поставляются приборы с нормально открытыми клапанами.

Измерительная часть
Точность (калибровка при рабочих условиях) Стандартно: ± 0,5% от показаний плюс ± 0,1% от полной шкалы;
± 1% от полной шкалы для диапазонов 3...5 н.мл/мин
± 2% от полной шкалы для диапазонов < 3 н.мл/мин
Диапазон 1:50 (в цифровом режиме до 1:187,5)
Повторяемость < 0,2% от показаний
Время успокоения
(для регулятора)
стандартно: 1…2 с
опция: до 500 мс
Диапазон рабочих температур -10…70°С
Чувствительность к температуре нулевая точка — прим. 0,05% от полной шкалы/°С
диапазон — прим. 0,05% от показаний/°С
Чувствительность к давлению 0,1%/бар для N2; 0,01%/бар для Н2
Герметичность проверено <2x10E-9 (мбар л/с) He
Чувствительность к положению макс. ошибка 0,02% при 1 бар N2 и изменении положения на 90°
Время прогрева 30 мин. для оптимальной точности
2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции Нержавеющая сталь AISI 316L или аналогичные материалы
Соединения с трубопроводом компрессионного или торцевого типа
Уплотнения стандартно: Витон,
по запросу: EPDM , FFKM (Kalrez)
Защита корпуса IP40
Электрические параметры
Напряжение питания +15...24 В
Максимальное потребление мощности (регулятор: для н.з. клапана, контакт 5 не используется)
  Напряжение Вольтовый вх./вых. Токовый вх./вых.
измеритель 15 В 95 мА 125 мА
  24 В 65 мА 85 мА
регулятор 15 В 290 мА 320 мА
  24 В 200 мА 215 мА
  добавить 50 мА для Profibus, если установлен
Входной/Выходной сигналы 0…5 (10) В, 0(4)…20мА
Цифровая шина стандартно: RS232
дополнительно: Profibus-DP, DeviceNetTM, EtherCAT®, Modbus-RTU, Flowbus
 Электрические соединения
Аналоговый/RS232  9-ти пиновый разъем sub-D (папа)
Profibus-DP данные: 9-ти пиновый разъем sub-D (мама) ;
питание: 9-ти пиновый разъем sub-D (папа)
DeviceNetTM 5-ти пиновый M12 (папа)
EtherCAT® 2 x RJ45 (вх./вых.)
Modbus-RTU/Flowbus RJ45

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
PN100 (диапазон давлений до 100 бар)

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-110C 0,014...0,7 н.мл/мин 0,06...9 н.мл/мин
F-111B 0,16...8 н.мл/мин 0,16...25 н.л/мин
F-111AC 0,4...20 н.л/мин 0,6...100 н.л/мин
F-112AC 0,8...40 н.л/мин 1,4...250 н.л/мин
F-113AC 4...200 н.л/мин 8...1670 н.л/мин

Регуляторы расхода;
PN64/PN100 (диапазон давлений до 64/100 бар)

(возможен выбор любых промежуточных диапазонов)

Модель

Диапазоны расхода (по воздуху)
минимальный максимальный
F-200CV/F-210CV (1) 0,014...0,7 н.мл/мин 0,06...9 н.мл/мин
F-201CV/F-211CV (1) 0,16...8 н.мл/мин 0,16...25 н.л/мин
F-201AV/F-211AV (1) 0,4...20 н.л/мин 0,6...100 н.л/мин
F-202AV/F-212AV (2) 0,8...40 н.л/мин 1,4...250 н.л/мин
F-203AV/F-213AV (2) 4...200 н.л/мин 8...1670 н.л/мин

(1) Со стандартным небольшим клапаном для обычных применений

(2) С пилотным клапаном для больших расходов

Цены на серию расходомеров/регуляторов «Лабораторные EL-FLOW»



Расходомеры PN100 (диапазон давлений до 100 бар)

Модель

Цена

F-110C

от 1460 €

F-111B

от 1240 €

F-111AC

от 1430 €

F-112AC

от 1770 €

F-113AC

от 2400 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода PN64/PN100 (диапазон давлений до 64/100 бар)

Модель

Цена

F-200CV/F-210CV

от 1720 € / от 1810 €

F-201CV/F-211CV

от 1500 € / от 1580 €

F-201AV/F-211AV

от 1760 € / от 1840 €

F-202AV/F-212AV

от 2400 € / от 2490 €

F-203AV/F-213AV

от 3210 € / от 3290 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
