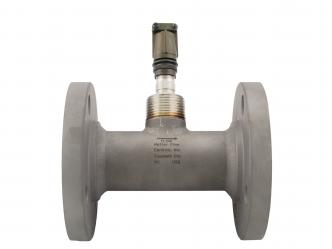

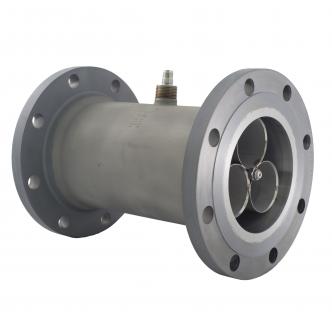

Промышленные турбинные расходомеры на большие расходы НО
Турбинные расходомеры серии HO для точного измерения объемного расхода жидкости
Приборы серии HO позволяют измерять расход в широком диапазоне от мин. 1,3…13,2 л/мин до макс. 180…2725 м3/ч с точностью 0,5% от показаний. Типоразмер расходомеров варьируется в диапазоне от ¼ до 12 дюймов. Приборы имеют промышленное исполнение. Доступен широкий ряд конструкционных материалов и типов при-соединения расходомеров к трубопроводу.
Расходомеры внесены в Государственный реестр СИ РФ
68330-17
Проточные турбинные расходомеры Hoffer предназначен для измерения средних и больших расходов жидкости, проходящей через тело измерителя. Внутри расходомера установлен ротор, скорость вращения которого пропорциональна средней линейной скорости потока. В состав расходомера входит измерительная катушка, которая позволяет сформировать импульсный выходной сигнал. Выходной сигнал может быть обработан системами индикации и управления производства компании HOFFER Flow Controls (CAT, HIT-4U, Nova Flow) или системами сторонних производителей.
Различные варианты материала конструкции позволяют выбирать оптимальное сочетание диапазона измерений, антикоррозийных свойств и срока службы для конкретного применения. Легкий ротор обеспечивает быстрый динамический отклик, и турбинные расходомеры могут с успехом использовать для потоков переменной скорости. Конусы обтекания предохраняют ротор от давления набегающего потока и обеспечивают гидродинамический подвес ротора. Гидродинамический подвес расширяет измеряемый диапазон расходов и срок службы подшипников.
Компания Hoffer Flow Controls предлагает различные типы подшипников: шариковые, подшипники скольжения из карбида вольфрама, тефлона и углеродисто-графитовых композитов. Шариковые подшипники обеспечивают наибольшую точность и имеют наибольший рабочий диапазон. Подшипники из карбида вольфрама имеют наибольший срок службы в случае их совместимости с жидкостью. Тефлон и углеродисто-графитовые композиты химически инертны для многих коррозийных жидкостей и используются именно по этой причине.
Наконец, производитель предоставляет широкий выбор измерительных катушек для съема сигнала. Различные катушки могут обеспечить динамический диапазон от 10:1 и более. Катушки могут быть активными и пассивными, одни обеспечивают изначально высокий уровень сигнала, другие содержат в своём составе систему формирования выходного сигнала. Расходомеры могут оснащаться одной, двумя или тремя независимыми измерительными катушками. В этом случае становится возможным определить направление потока, скорость потока и общий расход в обоих направлениях.
Особенности
- Высокая точность
- Динамический диапазон 10:1 и более
- Широкий ряд типоразмеров от ¼ до 12 дюймов
- Различные конструкционные материалы
- Большой выбор типов присоединения к трубопроводу
- Различные измерительные катушки
- Широкие диапазоны рабочих температур и давлений
- Работа с высоковязкими средами (до 100 сСт)
Применения
- Общепромышленные применения
- Аэрокосмическая отрасль
- Топливо
- Энергетика
- Химия и нефтехимия
- Нефтедобыча
| Технические характеристики | |
| Типоразмер | ¼…12 дюймов |
| Линейность | ±0.5% от показаний |
| Воспроизводимость | ±0.1% |
| Динамический диапазон измерений | от 10:1 и более |
| Рабочий диапазон температур | -270…230°С стандартно. Максимальная температура до +450°С |
| Падение давления на расходомере | от 280 до 350 мбар при максимальном расходе для среды с вязкостью 1 сСт |
| Материалы | Нержавеющая сталь 316 стандартно. Исполнение для коррозионных применений |

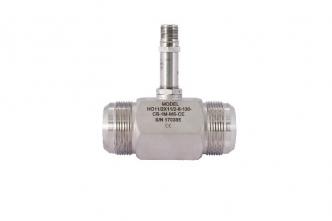

| Соединения | NPT резьба, MS соединения, фланцевое соединение. Другие типы по запросу |
| Подшипники | Металлокерамические шариковые, композитные скольжения с вкладышами из карбида вольфрама и графита |
| Измерительные катушки | Пассивная магнитная с большим выходным сигналом; пассивная магнитная с малым сопротивлением потоку; активная с модулированной несущей |
Техническая спецификация может быть изменена производителем без предварительного уведомления
| ТАБЛИЦА ТИПОРАЗМЕРОВ ТУРБИННЫХ РАСХОДОМЕРОВ СЕРИИ НО | ||
| Типоразмер, дюймы |
МАГНИТНАЯ КАТУШКА | МОДУЛИРОВАННАЯ КАТУШКА |
| Диапазон, м3/ч |
Диапазон, м3/ч |
|
| 1/4* | 0,08-0,8 | 0,08-0,8 |
| 3/8* | 0,17-1,7 | 0,17-1,7 |
| 1/2* | 0,28-2,2 | 0,28-2,2 |
| 5/8* | 0,4-3,6 | 0,4-3,6 |
| 3/4 | 0,57-6,6 | 0,57-6,6 |
| 1 | 0,9-14 | 0,9-14 |
| 1 1/4 | 1,4-21 | 1,4-21 |
| 1 1/2 | 1,8-30 | 1,8-30 |
| 2 | 3,4-50 | 3,4-51 |
| 2 1/2 | 5,7-90 | 5,7-91 |
| 3 | 9,1-150 | 9,1-148 |
| 4 | 17-285 | Модулированная измерительная катушка не рекомендуется для применения в расходомерах с типоразмером 4” и более |
| 5 | 32-455 | |
| 6 | 45-660 | |
| 8 | 75-1180 | |
| 10 | 145-1820 | |
| 12 | 315-2725 | |
* Диапазоны расходов для расходомеров 1/4” и 3/8” могут изменяться в зависимости от типов установленных подшипников.
Возможна поставка расходомеров с еще большим номинальным сечением. Можете оставить Заявку
