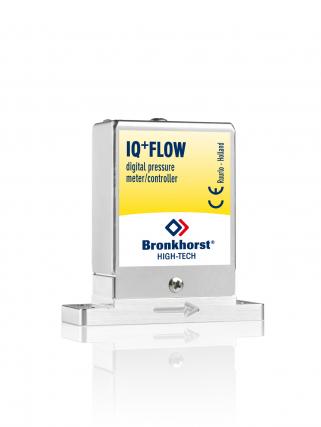

Измеритель IQPD-500C, поверхностный монтаж

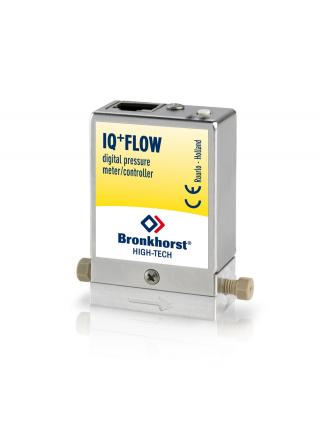

Регулятор IQP-600C

Регулятор IQP-700C

Заказать Быстрый заказ
Для заказа нужно ответить на несколько вопросов
Компактные цифровые измерители и регуляторы давления IQ+FLOW в лабораторном исполнении

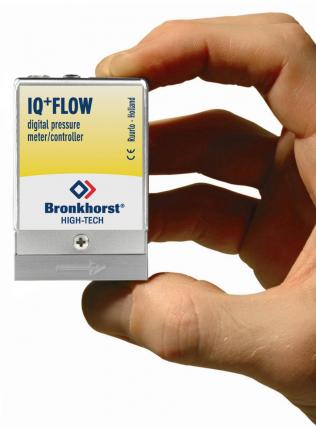

Производители оборудования постоянно заняты поиском компактных решений для измерения и регулирования расхода газов и давления в своих системах. Раньше обычные измерители и регуляторы расхода и давления занимали характерную площадь 1,5’’, что удовлетворяло, в частности, требованиям NeSSI™ систем. В настоящий момент в тесном сотрудничестве с TNO-TPD (ведущим голландским институтом прикладной физики) был разработан датчик расхода и давления IQ+FLOW. Благодаря использованию микроэлектромеханической технологии (MEMS) удалось уменьшить типоразмер приборов в два раза до 0,75" и получить ультракомпактные регуляторы массового расхода и давления. Регуляторы давления данной серии имеют диапазон от минимального 0,01…0,5 атм до максимального 0,2…10 атм.

Подробное описание

Концепция IQ+FLOW позволяет использовать следующие функциональные модули с типоразмером 0,75":

  • Расходомер
  • Измеритель давления
  • Регулирующий клапан: электромагнитный отсечной клапан, трехходовой клапан
  • Пневматический отсечной клапан
  • Фильтр
  • Игольчатый клапан

Любая комбинация этих модулей может быть смонтирована на компактный манифолд, в соответствии с пожеланиями заказчика и обсужденным дизайном.

Особенности

  • Высокая стабильность нуля, благодаря термосбалансированному чип-сенсору
  • Компактность
  • Привлекательная стоимость
  • Быстрый отклик
  • Аналоговый и цифровой интерфейсы (RS232 или RS485)
Измерительная часть
Точность датчика давления ± 0,5% от полной шкалы
Повторяемость < ±0,2% от полной шкалы
Время отклика датчика t95% = 5 мс
Рабочая температура 5…50°C
Рабочее давление 10 бар
Рабочая среда сухие, чистые газы, невзрывоопасные и некоррозионные газы
Чувствительность к температуре 0,1% от показаний/°С; ноль: 0,05% от полной шкалы/°С
Герметичность 1x10-6 (мбар л/с) He
Чувствительность к положению монтажа пренебрежимо мала
Механические параметры
Материал конструкций, контактирующих со средой Алюминий, Si, SiOx, эпоксидный компаунд;
опция: корпус из нержавеющей стали
Соединения (опция) 10-32 UNF с внутренней резьбой с кольцом 1/16" (SS316 или Peek);
1/16'' или 1/8'' компрессионного типа;
Уплотнения Viton®; другое по требованию
Вес примерно 0,2 кг
Электрические параметры
Время опроса 2 мс
Напряжение питания 15…24 В, 50 мА для измерителя;
добавить 50 мА на регулирующий клапан
Выход/Уставка 1 канал 0...5(10) В или 0(4)...20 мА (источник) и RS232, RS485 (Modbus RTU/ASCII или FLOW-BUS)
многоканальный RS232, RS485 (Modbus RTU)
поворотные переключатели
(только для многоканальных)
для выбора шины и адреса
Цифровая шина стандартно: RS232, другие по запросу
Электрический разъем RJ45 модульный разъем
Защита корпуса IP40

Техническая спецификация может быть изменена производителем без предварительного уведомления

Измерители давления
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений
минимальный максимальный
IQP-500C 0,02...1 бар 0,2...10 бар
IQPD-500C (поверхностный монтаж) 0,02...1 бар 0,2...10 бар

Регуляторы давления
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений
минимальный максимальный
IQP-600C (после себя) 0,02...1 бар 0,2...10 бар
IQPD-600C (после себя, поверхностный монтаж) 0,02...1 бар 0,2...10 бар
IQP-700C (до себя) 0,02...1 бар 0,2...10 бар
IQPD-700C (до себя, поверхностный монтаж) 0,02...1 бар 0,2...10 бар
