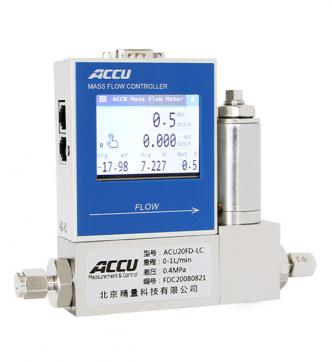

Лабораторный термомассовый регулятор расхода газа ACU20FD-LC малого диапазона

Регулятор ACU20FD-LC

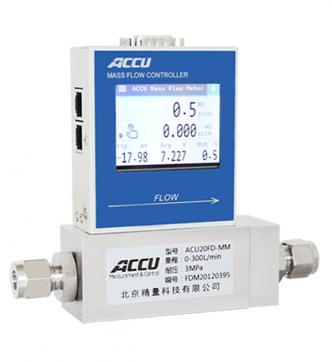

Лабораторный термомассовый расходомер газа ACU20FD-MM среднего диапазона

Расходомер ACU20FD-MM

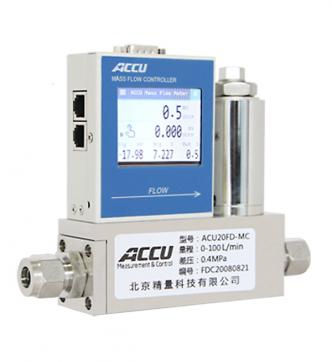

Лабораторный термомассовый регулятор расхода газа ACU20FD-MC среднего диапазона

Регулятор ACU20FD-MC

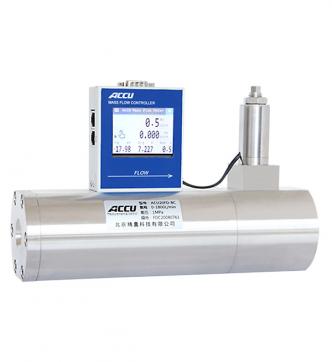

Лабораторный термомассовый регулятор расхода газа ACU20FD-BC большого диапазона

Регулятор ACU20FD-BC

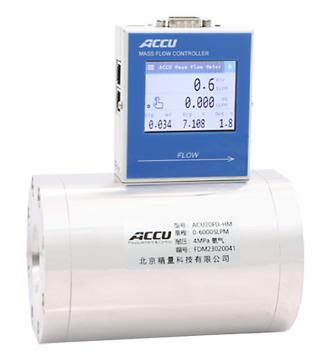

Лабораторный термомассовый расходомер газа ACU20FD-HM высокого диапазона

Расходомер ACU20FD-HM

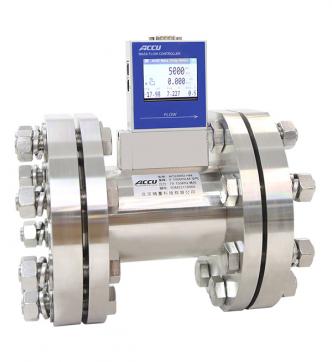

Лабораторный термомассовый расходомер газа ACU20FD-HM высокого диапазона с фланцами

Расходомер ACU20FD-HM с фланцами

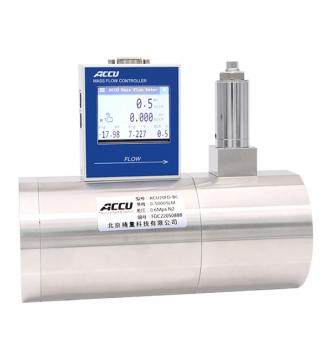

Лабораторный термомассовый регулятор расхода газа ACU20FD-HC высокого диапазона

Регулятор ACU20FD-HC

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Универсальные расходомеры ACU20FD для точного контроля массового расхода газа
Приборы этой серии работают в широком диапазоне расходов: от мин. 0,02...2 н.мл/мин до макс. 100...10 000 н.л/мин с точностью 0,5% от ВПИ. Расходомеры имеют лабораторное исполнение и выпускаются в конфигурациях измерителей или регуляторов расхода. Во втором случае регулирующий клапан интегрируется в корпус и контролируется управляющей платой прибора.

Термомассовые расходомеры газа серии ACU20FD представляют собой универсальные приборы с широким диапазоном рабочих условий, которые могут успешно использоваться в самых разных применениях. Приборы отличаются высокой точностью измерения и стабильностью показаний, что обеспечивается как особенностями теплового принципа измерения расхода, так и встроенной температурной компенсацией.

Расходомеры ACU20FD могут комплектоваться регулирующим клапаном, работу которого контролирует встроенный в управляющую плату прибора ПИД-регулятор. Конечный пользователь может настраивать параметры ПИД-регулятора прямо по месту эксплуатации, что позволяет добиться максимальной стабильности поддержания заданного расхода и оптимальной скорости переключения между уставками.

Приборы серии ACU20FD охватывают большой диапазон расходов от 0,02 н.мл/мин до 10 000 н.л/мин, расходомеры могут работать при давлениях до 100 бар. Доступны различные материалы уплотнений, что позволяет эксплуатировать приборы с разнообразными газами, включая агрессивные и коррозионные.

Расходомеры ACU20FD имеют встроенный сенсорный экран для локальной индикации и управления. Наличие аналоговых и цифровых интерфейсов позволяет легко интегрировать расходомеры в автоматизированные системы управления.

Особенности

  • Точность ±0,5% от ВПИ
  • Повторяемость 0,2%
  • Высокое быстродействие
  • Сенсорный экран (опционально)
  • Автоматическая температурная компенсация
  • Встроенный ПИД-регулятор
  • Работа в широком диапазоне давлений
  • Низкий дрейф нуля
  • Аналоговый или цифровой интерфейсы (RS232 / RS485 Modbus RTU, DeviceNet™, PROFIBUS, EtherCAT®)
  • Высокая надежность
  • Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК

Применения

  • Металлургия
  • Нефтехимическая промышленность
  • Нанесение покрытий
  • Возобновляемые источники энергии
  • Мониторинг окружающей среды
  • Аналитическое оборудование
Измерительная часть
Минимальный диапазон расходов* 0,02…2 н.мл/мин Воздух
Максимальный диапазон расходов* 100…10 000 н.л/мин Воздух
Точность (калибровка при рабочих условиях)

± 0,5% от ВПИ

Динамический диапазон

100:1 (1…100% ВПИ) для измерителей

50:1 (2…100% ВПИ) для регуляторов
Повторяемость

< 0,2% от показаний

Время отклика

< 0,1 сек для измерителей

< 0,2 сек для регуляторов

Рабочие температуры 0…50°С
Рабочее давление

Измерители:

максимальное давление 100 бар

Регуляторы:

максимальное давление: 30 бар

перепад давления 3…5 бар
Герметичность < 1x10-9 (мбар∙л/с) по He
Время прогрева 30 мин для оптимальной точности
Механические параметры
Материал конструкции Нержавеющая сталь SS316L
Соединения с трубопроводом компрессионного или торцевого типа
Уплотнения

FKM (фторкаучук), EPDM, FFKM (Kalrez®)

Защита корпуса IP40
Электрические параметры
Напряжение питания +24 В, шум не более 50 мВ
Входной/Выходной аналоговый сигнал 0(1)…5 В или 4…20мА
Цифровой интерфейс

RS-232 или RS-485, протокол Modbus RTU

по запросу: DeviceNet™, PROFIBUS, EtherCAT®
Соединения

Аналоговый/RS232 или RS485:
9-ти контактный разъем sub-D (вилка)

RS485 Modbus:
2 х RJ11 (розетка)

DeviceNet™:
5-ти контактный M12 (вилка)

PROFIBUS:
9-ти контактный разъем sub-D (розетка)

EtherCAT®:
2 x RJ45 (розетка)

* возможен выбор любых промежуточных диапазонов

Техническая спецификация может быть изменена производителем без предварительного уведомления



Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
ACU20FD-LM 0,02...2 н.мл/мин 0,3...30 н.л/мин
ACU20FD-MM 0,3...30 н.л/мин 3...300 н.л/мин
ACU20FD-BM 3...300 н.л/мин 30...3000 н.л/мин
ACU20FD-HM 30...3000 н.л/мин 100...10 000 н.л/мин

Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)

Модель

Диапазоны расхода (по воздуху)
минимальный максимальный
ACU20FD-LC 0,04...2 н.мл/мин 0,6...30 н.л/мин
ACU20FD-MC 0,6...30 н.л/мин 6...300 н.л/мин
ACU20FD-BC 6...300 н.л/мин 60...3000 н.л/мин
ACU20FD-HC 60...3000 н.л/мин 100...5000 н.л/мин
