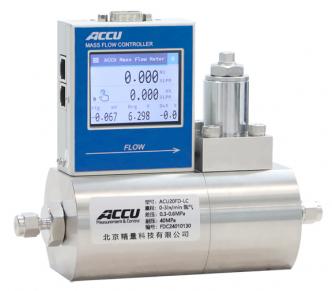

Расходомеры газа на высокие давления ACU20FDHP

Добавить в избранное
Лабораторный термомассовый регулятор расхода газа высокого давления ACU20FDHP-BC большого диапазона

Регулятор ACU20FDHP-BC

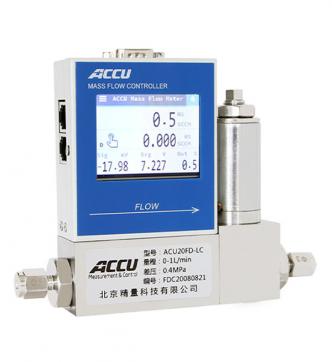

Лабораторный термомассовый регулятор расхода газа высокого давления ACU20FDHP-LC малого диапазона

Регулятор ACU20FDHP-LC

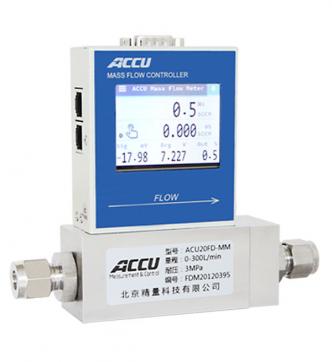

Лабораторный термомассовый расходомер газа высокого давления ACU20FDHP-MM среднего диапазона

Расходомер ACU20FDHP-MM

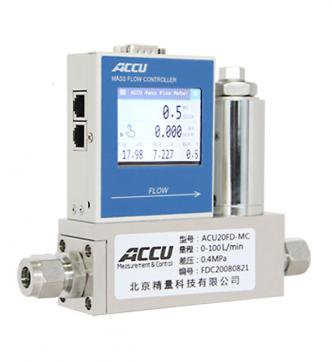

Лабораторный термомассовый регулятор расхода газа высокого давления ACU20FDHP-MC среднего диапазона

Регулятор ACU20FDHP-MC

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Расходомеры ACU20FDHP для для применений с высоким рабочим давлением (до 400 бар)
Приборы этой серии работают в широком диапазоне расходов: от мин. 0,02...2 н.мл/мин до макс. 30...3000 н.л/мин с точностью 1% от ВПИ. Расходомеры имеют лабораторное исполнение и выпускаются в конфигурациях измерителей или регуляторов расхода. Приборы предназначены для работы в линиях с высоким рабочим давлением до 400 бар.

Выпускаются как отдельные расходомеры, так и расходомеры со специализированными регулирующими клапанами. Они могут работать как при высоких входных давлениях, так и при больших перепадах давления. Встроенный сенсорный экран, аналоговый и цифровые интерфейсы. Серия охватывает большой диапазон расходов.

Термомассовые расходомеры газа серии ACU20FDHP предназначены для эксплуатации в системах с высоким рабочим давлением до 400 бар. При этом приборы отличаются высокой точностью благодаря особенностям теплового принципа измерения расхода, а также встроенной температурной компенсации.

Выпускаются как отдельные расходомеры ACU20FDHP, так расходомеры-регуляторы расхода со специализированными регулирующими клапанами. Эти клапаны надежно работают при высоких давлениях, причем сохраняют свою работоспособность даже при очень больших перепадах давления.

Приборы серии ACU20FDHP охватывают большой диапазон расходов от 0,02 н.мл/мин до 3000 н.л/мин. Доступны различные материалы уплотнений, что позволяет эксплуатировать приборы с разнообразными газами, включая агрессивные и коррозионные.

Расходомеры ACU20FDHP имеют встроенный сенсорный экран для локальной индикации и управления. Наличие аналоговых и цифровых интерфейсов позволяет легко интегрировать расходомеры в автоматизированные системы управления.

Особенности

  • Точность ±1% от ВПИ
  • Рабочее давление до 400 бар
  • Высокие перепады давления на регулирующем клапане
  • Повторяемость 0,2%
  • Сенсорный экран (опционально)
  • Автоматическая температурная компенсация
  • Встроенный ПИД-регулятор
  • Низкий дрейф нуля
  • Аналоговый или цифровой интерфейсы (RS232 / RS485 Modbus RTU, DeviceNet™, PROFIBUS, EtherCAT®)
  • Высокая надежность
  • Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК

Применения

  • Каталитические процессы
  • Подача газов в химические реакторы и автоклавы
  • Аналитическое оборудование
  • Научные исследования
Измерительная часть
Минимальный диапазон расходов* 0,02…2 н.мл/мин Воздух
Максимальный диапазон расходов* 30…30 000 н.л/мин Воздух
Точность (калибровка при рабочих условиях)

± 1% от ВПИ

Динамический диапазон

100:1 (1…100% ВПИ) для измерителей

50:1 (2…100% ВПИ) для регуляторов
Повторяемость

< 0,2% от показаний

Время отклика

< 0,1 сек для измерителей

< 0,2 сек для регуляторов

Рабочие температуры 0…50°С
Рабочее давление

до 400 бар (абс)

Герметичность < 1x10-9 (мбар∙л/с) по He
Время прогрева 30 мин для оптимальной точности
Механические параметры
Материал конструкции Нержавеющая сталь SS316L
Соединения с трубопроводом компрессионного или торцевого типа
Уплотнения

стандартно: FKM (фторкаучук),

по запросу: EPDM, FFKM (Kalrez®)

Защита корпуса IP40
Электрические параметры
Напряжение питания +24 В, шум не более 50 мВ
Входной/Выходной аналоговый сигнал 0(1)…5 В или 4…20мА
Цифровой интерфейс

RS-232 или RS-485, протокол Modbus RTU

по запросу: DeviceNet™, PROFIBUS, EtherCAT®
Соединения

Аналоговый/RS232 или RS485:
9-ти контактный разъем sub-D (вилка)

RS485 Modbus:
2 х RJ11 (розетка)

DeviceNet™:
5-ти контактный M12 (вилка)

PROFIBUS:
9-ти контактный разъем sub-D (розетка)

EtherCAT®:
2 x RJ45 (розетка)

* возможен выбор любых промежуточных диапазонов

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
ACU20FDHP-LM 0,02...2 н.мл/мин 0,3...30 н.л/мин
ACU20FDHP-MM 0,3...30 н.л/мин 3...300 н.л/мин
ACU20FDHP-BM 3...300 н.л/мин 30...3000 н.л/мин

Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)

Модель

Диапазоны расхода (по воздуху)
минимальный максимальный
ACU20FDHP-LC 0,04...2 н.мл/мин 0,6...30 н.л/мин
ACU20FDHP-MC 0,6...30 н.л/мин 6...300 н.л/мин
ACU20FDHP-BC 6...300 н.л/мин 60...3000 н.л/мин
