Лабораторные расходомеры на средние расходы LIQUI-FLOW L10-L20

Добавить к сравнению

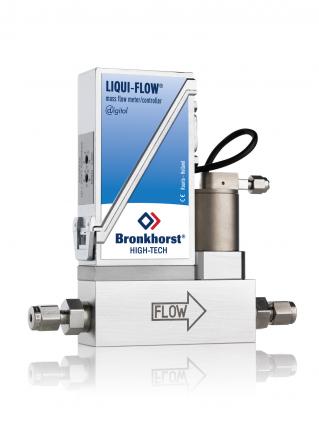

Регулятор L23V12

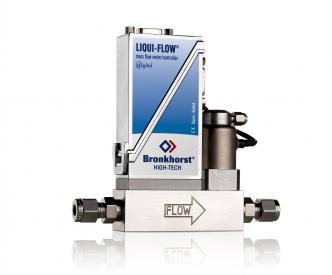

Регулятор L13V02 с цифровым интерфейсом DeviceNetTM

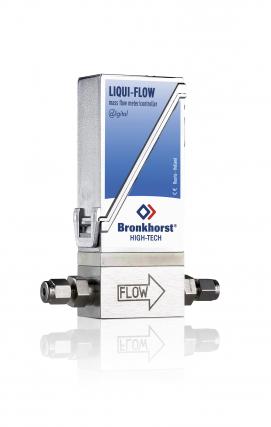

Измеритель L23

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Лабораторные расходомеры LIQUI-FLOW™ L10/L20 для измерения и регулирования низких расходов жидкости (от 0,25 г/ч до 1000 г/ч)
Серия LIQUI-FLOW™ L10/L20 измерителей и регуляторов расхода предназначена для работы с низкими расходами жидкостей в условиях лабораторий и обычных помещений. В измерительном приборе установлен тепловой сенсор расхода проточного типа. Расходомер может комплектоваться клапаном, обеспечивающим регулирование расхода/дозирование. Серия предназначена для измерений и регулирования массового расхода жидкостей в диапазонах: от мин. 0,25...5 г/ч до макс. 20…1000 г/ч (для жидкостей, близких по тепловым свойствам к H2O). Для ультрамалых расходов Bronkhorst предлагает приборы серии µ-FLOW.

Принцип измерения расхода

Цифровые массовые расходомеры LIQUI-FLOW™ компактны и обладают быстрым временем отклика. Измеритель расхода представляет собой трубку из нержавеющей стали и не имеет движущихся частей и препятствий для потока. Датчик и нагревательный элемент, расположеные на внешней поверхности трубки, работают на анемометрическом принципе: поддерживается постоянный перепад температуры, а количество тепла, необходимое для поддержания разницы, зависит от величины массового расхода. Уникальный патентованный датчик расхода нагревает поток жидкости не более чем на 5°С, что делает расходомеры серий L10 и L20 пригодными для измерения расходов низкокипящих жидкостей.

Регулирование расхода

Регулирование расхода осуществляется регулирующим клапаном, который встраивается в корпус расходомера. Клапан снабжен дополнительным штуцером, который позволяет на этапе запуска удалить из системы воздух или другой газ.

Особенности

  • Быстрые и точные измерения
  • Отсутствие движущихся частей
  • Проточный дизайн
  • Подходят для низкокипящих жидкостей
  • Нечувствителен к положению монтажа
  • Пренебрежимо малый внутренний объем
  • В комбинации с регулирующим клапаном: непрерывное и стабильное регулирование
  • Аналоговые и/или цифровые: RS232, Profibus-DP®, DeviceNet™, Modbus или FLOW-BUS
  • Прибор внесен в государственный реестр средств измерения

Применения

  • Полупроводниковая промышленность
  • Фармацевтическая промышленность
  • Пищевое производство (добавки, ароматизаторы)
  • Биотехнологии
  • Аналитические лаборатории
  • Жидкостная хроматография высокого давления
Технические характеристики
Точность, стандартно (калибровка при раб. усл.) ± 1% от полной шкалы
Диапазон серия L10 1:20 (5…100%)
серия L20 1:50 (2…100%)
Воспроизводимость ±0,2% от полной шкалы (Н2О)
Время успокоения (для регулятора) < 2 с
Диапазон рабочих температур 5…50ºС
Чувствительность к температуре ± 0,1% от полной шкалы/ºС
Чувствительность к положению принебрежимо мала
Время прогрева 30 мин. для оптимальной точности;
10 мин. для точности не хуже ±2% от полной шкалы
Механические параметры
Материал конструкции (части, контактирующие со средой) нержавеющая сталь 316L/320 или аналогичные материалы
Соединения с трубопроводом 1/8”, 1/4” или 6 мм компрессионного типа;
1/8” или 1/4” торцевого типа (внешн. резьба) или др. по заказу
Соединение штуцера (для регулятора) 1/16” компрессионного типа
Уплотнения Kalrez-6375 и др. по заказу
Защита корпуса IP40
Электрические параметры
Напряжение питания 15…24В
Потребляемый ток измеритель: 100мА;
регулятор: 350 мА;
добавить 50 мА для Profibus (если установлен)
Вх./Вых. сигналы 0…5(10) В, или 0(4)…20 мА (выход источника)
Цифровая шина стандартно: RS232;
дополнительно: Profibus-DP®, DeviceNet™, Modbus-RTU, EtherCAT®, FLOW-BUS
Электрические соединения:
Аналоговый/ RS232
Profibus-DP®

DeviceNet™
EtherCat®
Modbus/FLOW-BUS

9-ти пиновый разъем sub-D (папа);
данные: 9-ти пиновый разъем sub-D (мама);
питание: 9-ти пиновый разъем sub-D (папа);
5-ти пиновый M12 (папа);
2 x RJ45 модульный разъем
модульный разъем RJ45
Калибровка
Условия В соответствии с голландскими и международными стандартами; под контролем NKO – голландской метрологической службой
Жидкости стандартно – вода или изопропиловый спирт
Калибратор Прецизионные лабораторные весы

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры

PN100 (диапазон давлений до 100 бар)

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воде)
минимальный максимальный
L13 0,25…5 г/час 5…100 г/час
L23 2…100 г/час 20…1000 г/час

Регуляторы расхода;

PN100 (диапазон давлений до 100 бар)

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воде)
минимальный максимальный
L13V02 0,25…5 г/час 5…100 г/час
L23V02 2…100 г/час 20…1000 г/час
