Фильтры IN-LINE

Добавить в избранное

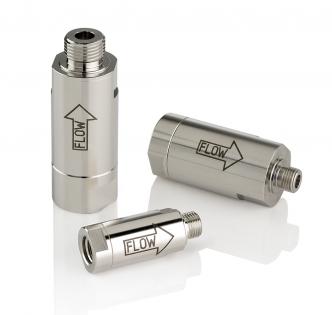

Линейка фильтров IN-LINE, устанавливаемых на вход расходомеров Bronkhorst

Линейка фильтров

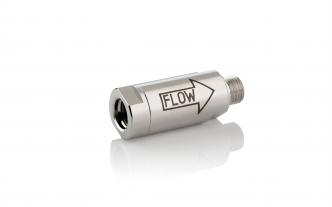

Фильтр IN-LINE M-411, резьба 1/4 дюйма

M-411

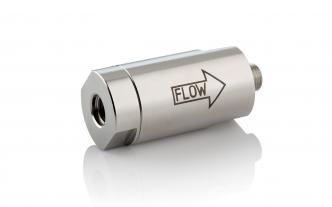

Фильтр IN-LINE M-422, резьба 1/4 дюйма

M-422

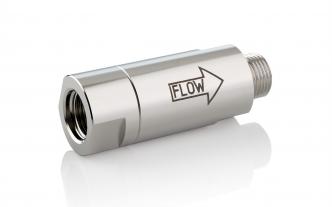

Фильтр IN-LINE M-423, резьба 1/2 дюйма

M-423

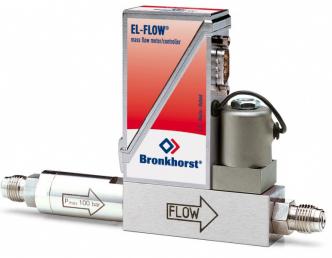

Лабораторный расходомер-регулятор расхода газа EL-FLOW F-201CV с IN-LINE фильтром M-411

Расходомер F-201CV с фильтром

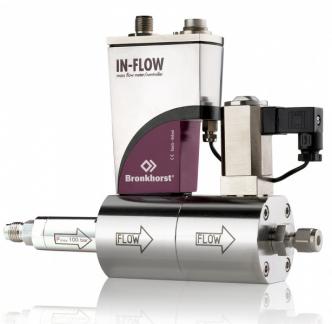

Промышленный расходомер-регулятор расхода газа IN-FLOW F-202AV с IN-LINE фильтром M-411

Расходомер F-202AV с фильтром

Фильтры IN-LINE предназначены для очистки газа от механических примесей и монтируются на входе прибора
Вне зависимости от особенностей конструкции тепловые расходомеры и регуляторы расхода газа чувствительны к загрязнениям. Для того, чтобы продлить срок службы прибора, важно быть уверенным в отсутствии механических примесей в потоке подаваемого на прибор газа. Фильтры серии IN-LINE предназначены для такой очистки и монтируются на входе прибора. Фильтры содержат фильтрующий элемент из пористой нержавеющей стали марки 316L, который подходит для фильтрации общего назначения и может быть очищен в подходящем растворителе. Если газ сильно загрязнен, то рекомендуется использовать предварительный фильтр.

Выбор модели фильтра

  • Фильтры для малых или средних расходов следует выбирать для приборов с резьбой на входе 1/4''. Фильтры для больших расходов монтируются на приборы с резьбой на входе 1/2''.
  • Необходимо выбирать фильтр с самыми мелкими порами при приемлемой величине падения давления, которая оценивается диапазоном  250...500 мбар. При этом рекомендуется пористость фильтра не более 5 мкм.

Модели

Серия Модель Средняя пористость, мкм Коннекторы вх./вых. Рабочее давление
На ультра-малые расходы M-410-13 0,5 1/8” внутр. / 1/8” внеш. 100 бар
  M-410-16 2 1/8” внутр. / 1/8” внеш. 100 бар
  M-410-18 7 1/8” внутр. / 1/8” внеш. 100 бар
  M-410-20 15 1/8” внутр. / 1/8” внеш. 100 бар
На малые расходы M-411-13 0,5 1/4” внутр. / 1/4” внеш. 100 бар
  M-411-16 2 1/4” внутр. / 1/4” внеш. 100 бар
  M-411-18 7 1/4” внутр. / 1/4” внеш. 100 бар
  M-411-20 15 1/4” внутр. / 1/4” внеш. 100 бар
На средние расходы M-422-16 2 1/4” внутр. / 1/4” внеш. 200 бар
  M-422-17 5 1/4” внутр. / 1/4” внеш. 200 бар
  M-422-19 10 1/4” внутр. / 1/4” внеш. 200 бар
  M-422-21 20 1/4” внутр. / 1/4” внеш. 200 бар
На большие расходы M-423-16 2 1/2” внутр. / 1/2” внеш. 200 бар
  M-423-17 5 1/2” внутр. / 1/2” внеш. 200 бар
  M-423-19 10 1/2” внутр. / 1/2” внеш. 200 бар
  M-423-21 20 1/2” внутр. / 1/2” внеш. 200 бар
  M-423-33 40 1/2” внутр. / 1/2” внеш. 200 бар
