Промышленные расходомеры на низкие перепады давления IN-FLOW Low-∆P

Добавить в избранное

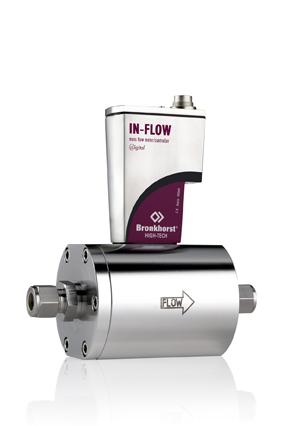

Измеритель F-103DI

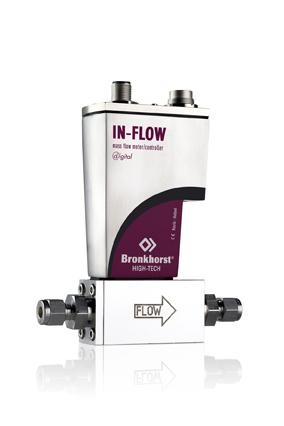

Измеритель F-102DI

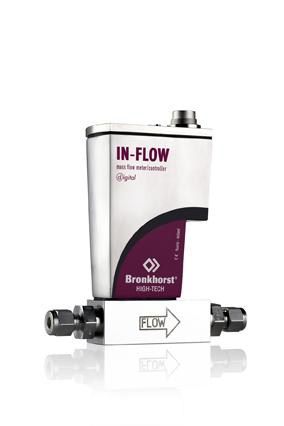

Измеритель IN-Flow Low-∆P F-101DI

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

Промышленные расходомеры IN-FLOW Low-∆P для задач с малыми допустимыми перепадами давления

Приборы этой серии измеряют расход в широком диапазоне:
от мин. 0,2...10 н.мл/мин до макс. 20...1000 н.м3/ч с точностью 1% от полной шкалы. При установке регулирующего клапана диапазон работы от мин. 0,2...10 н.мл/мин до макс. 4...200 н.л/мин. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP65. Приборы обеспечивают малый перепад давления на уровне долей или единиц мбар.

Расходомеры внесены в Государственный реестр СИ

6470016

Особенности

Применения

  • Отбор проб воздуха в помещении и на открытом пространстве
  • Детектирование утечек газов
  • Измерение потребления газа, например, природного газа, или в газораспределительных системах низкого давления
  • Контроль дожига

Регулирование расхода

Для регулирования массового расхода с малым перепадом давления применяются регуляторы LOW-∆P-FLOW в компактном исполнении со встроенными клапанами. В зависимости от условий, максимальный диапазон для этих моделей составляет 1...50 н.л/мин по воздуху.

Для регулировки больших расходов при очень низких перепадах давления компания Bronkhorst High-Tech разработала специальные регулирующие клапаны с компенсирующими давление сильфонами (модели F-004AC/F-004AI/F-004BI). Эти регулирующие клапаны подсоединяются к измерителю отдельно, при этом электронная часть измерителя обеспечивает управление клапаном с помощью встроенного ПИ регулятора.

Измерительная часть
Точность и линейность ± 1% от полной шкалы
Диапазон 1:50 (2...100%)
Повторяемость < 0,2 % от показаний
Время успокоения (для регулятора) Стандартно: 2...3 с
Стабильность регулирования < ± 1% от полной шкалы (для расхода 1н.л/мин N2)
Диапазон рабочих температур -10…70°С
Максимальное рабочее давление 10 бар
Чувствительность к температуре 0,1%/°С от полной шкалы;
Чувствительность к давлению 0,1%/бар (для N2)
Герметичность (по гелию) проверено < 2x10E-9 мбар л/с (He)
Положение монтажа горизонтальное
Время прогрева 30 мин. для оптимальной точности;
2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции (пов-ти, контактирующие со средой) Нержавеющая сталь, другие по заказу
Уплотнения стандартно: Витон
EPDM, FFKM (Kalrez) по запросу
Соединение с трубопроводом компрессионного или торцевого типа;
межфланцевое для серии F-106;
фланцы DIN или ANSI для серии F-107
Защита корпуса IP65
Электрические параметры
Напряжение питания  +15…24В
Потребляемый ток Измеритель: 70мА
Регулятор: макс. 320мА
Добавить 50мА для Profibus
Входной/Выходной сигналы 0...5(10) В, 0(4)...20 мА
Цифровая шина стандартно: RS232
дополнительно: FLOW-BUS, Profibus DP, DeviceNet™, Modbus

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-100DI 0,2...10 н.мл/мин 0,4...20 н.мл/мин
F-101DI 0,42...21 н.мл/мин 42 ... 2100 н.мл/мин
F-101EI 0,028...1,4 н.л/мин 0,24...12 н.л/мин
F-102DI 0,28...14 н.л/мин 0,5...25 н.л/мин
F-102EI 0,17...8,5 н.л/мин 1...50 н.л/мин
F-103DI/EI 0,9...45 н.л/мин 4...200 н.л/мин
F-106Z/F-107Z 0,2...10 н.м3 20...1000 н.м3

Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-200DI 0,2...10 н.мл/мин 0,4...20 н.мл/мин
F-201DI 0,42...21 н.мл/мин 42...2100 н.мл/мин
F-201EI 0,028...1,4 н.л/мин 0,24...12 н.л/мин
F-202DI 0,28...14 н.л/мин 0,5...25 н.л/мин
F-202EI 0,17...8,5 н.л/мин 1...50 н.л/мин

Типичные комбинации расходомера и сильфонного клапана
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
F-102EI + F- 004AI-IU До 1…50 н.л/мин (Kv-max 0,3)
F-103EI + F- 004BI-IV До 4…200 н.л/мин (Kv-max 1,0)
Описания моделей

Цены на серию расходомеров/регуляторов «Промышленные на низкие перепады давления IN-FLOW Low-∆P»



Расходомеры

Модель

Цена

F-100DI

от 1860 €

F-101DI

от 1790 €

F-101EI

от 1790 €

F-102DI

от 2400 €

F-102EI

от 2260 €

F-103DI/EI

от 2690 € / от 3480 €

F-106Z/F-107Z

от 3320 € / от 5460 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода

Модель

Цена

F-200DI

от 2130 €

F-201DI / F-201EI

от 2040 €

F-202DI / F-202EI

от 3020 € / от 2890 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
