Измерители расхода газа (Ротаметры) MASS-VIEW
с ручным клапаном

Добавить в избранное

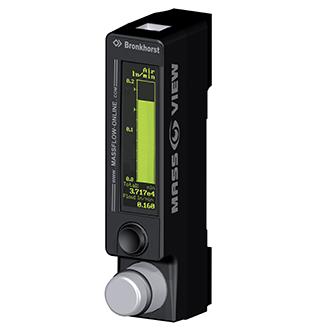

Электронный ротаметр, тепловой массовый анемометрический расходомер газа с ручным регулирующим клапаном/вентилем MASS-VIEW MV-301, лабораторное исполнение

Электронный ротаметр с ручным клапаном MV-301

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Быстрый заказ

Электронные ротаметры MASS-VIEW® с ручным клапаном для точного измерения и регулирования массового расхода газов

Приборы этой серии работают в широком диапазоне расходов:
от мин. 0,01...0,2 н.л/мин до макс. 1...500 н.л/мин с точностью 1,5% от полной шкалы. Расходомеры имеют лабораторное исполнение с классом пыле- и влагозащиты IP40. Показания расходомеров MASS-VIEW® практически не зависят от давления и температуры газа в отличие от поплавковых ротаметров. Конструкция этих приборов позволяет легко заменять поплавковые ротаметры в технологических линиях. Регулирование расхода газа осуществляется с помощью игольчатого клапана.

Расходомеры внесены в Государственный реестр СИ РФ

55174-13

Модификации

Модель Предустановленные газы Диапазон,
норм. л/мин.
ЦБ: 1 € = 105,49p
Вы можете сформировать предварительное коммерческое предложение на заинтересовавшие товары
MV-301
Air N2 O2 CO
0.01...0.2
1 490€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-302
Air N2 O2 CO CO2 N2O
Ar
CH4 C3H8 C4H10
0.02...2
0.04...4
0.01...1
1 490€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-304
Air N2 O2 CO CO2 N2O
Ar
CH4 C3H8 C4H10
0.04...20
0.08...40
0.02...10
1 490€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-306
Air N2 O2 CO CO2 N2O
Ar
CH4 C3H8 C4H10
0.4...200
0.8...400
0.2...100
1 490€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-391 HE
He
0.02...0.2
1 548€
В корзину В коммерческое
предложение
MV-392 HE
He
0.05...2
1 548€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-394 HE
He
0.1...20
1 597€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-396 HE
He
0.2...100
1 862€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-391 H2
H2
0.02...0.2
1 548€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-392 H2
H2
0.05...1
1 548€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-394 H2
H2
0.1...10
1 548€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение
MV-396 H2
H2
0.2...100
1 548€
Нет на складе. Доставка будет
осуществлена в течение 3 месяцев.
В корзину В коммерческое
предложение

Приборы MASS-VIEW® имеют прямоточный дизайн (без байпаса). Преимущество использования такой конструкции датчика состоит в том, что измерительный прибор измеряет прямой массовый расход без необходимости корректировки по температуре и давлению. Среди других плюсов, по сравнению с традиционными ротаметрами: высокая точность, широкий динамический диапазон (до 1:100), независимость от угла установки, прочность благодаря отсутствию стеклянных деталей в измерительной ячейке.

Особенности

  • Отображение на экране:
    • текущего расхода (число и гистограмма)
    • единиц измерения расхода
    • типа газа
    • полного расхода
  • Яркий OLED-дисплей, широкий угол обзора
  • Независимость от положения монтажа, температуры и давления
  • Низкий перепад давления
  • Широкий диапазон расходов
  • Быстрый отклик
  • Высокая точность
  • Функции сигнализатора и счетчика
  • Аналоговый (0-5 В) и цифровой интерфейсы (Modbus-RTU/ASCII и RS-232)
  • 10 предустановленных газов (Воздух, N2, O2, Ar, CO, CO2, CH4, C3H8, C4H10, N2O) или H2, или He
  • Выбор из 4 диапазонов (100%, 50%, 25% и 10% от максимальной полной шкалы)
  • Цифровая калибровка
  • Прибор внесен в государственный реестр средств измерения

Применения

  • Управления газовыми потоками в горелках
  • Измерение утечек и потребления газа
  • Технологии нанесения и резки
  • Регулирование состава газов в атмосфере (биотехнологии)
  • Измерение потребления газа (медицина)
  • Тестовое оборудование (тех. обслуживание продукции)
  • Локальное смешение газов
  • Аналитическое оборудование и лаборатории
  • Аэрация / опрыскивание / глазурирование
  • Ферментация

Статья, объясняющая принцип действия расходомера MASS-VIEW

Рабочие характеристики
Точность (калибровка при рабочих условиях) ± 2% от показаний для расхода > 50% от макс.;
± (1% от полной шкалы+0,5% от полной шкалы) для др.  диапазонов
Повторяемость < 0,2% от полной шкалы
Предустановленные газы Воздух, Ar, N2, O2, CO2, CH4, C3H8, CO и С4H10
Ar, N2, O2, CO (модель MV-101)
(специальные модели для H2 и He)
Газ, используемый при калибровке воздух (другие газы могут быть вычислены с пом. программы Fluidat®, что может повлечь доп. неточность)
Динамический диапазон 1:100
Рабочее давление 0...10 бар(и)
Чувствительность к давлению 0,2% от показаний/бар (по воздуху)
Диапазон рабочих температур 0...50 °С
Чувствительность к температуре нулевая точка <0,1% от полной шкалы/°С
диапазон < 0,2% от показаний/°С
Чувствительность к положению <0,1% от полной шкалы
Чувствительность к напряжению питания нулевая при паспортных напряжениях питания (см. электрические параметры)
Время отклика (t63%) 2c
Механические параметры
Материалы
(поверхности, контактирующие со средой)
алюминий, Viton
Соединения с трубопроводом G 1/4" BSPP (внутренняя резьба)
опционально: компрессионный тип
Масса 0,7 кг
Электрические параметры
Электрические соединения 8-ми пиновый модульный разъем RJ-45
Выходной сигнал аналог.: 0...5 В
цифр.: RS232 (FLOW-BUS) / RS485 (Modbus ASCII/RTU)
Напряжение питания 15...24 В
Потребляемый ток около 135 мА
Релейные контакты ток переключения 0,5 А, 24 В,
одностороннее заземление (0B)
Защита
Тест. давление 21 бара
Защита корпуса IP40
Герметичность <1 x 10-9 (мбар л/с) He
ЭМ соответствие декларация CE
Гарантия
На все приборы и доп. оборудование гарантия составляет 3 года со дня заказа

Техническая спецификация может быть изменена производителем без предварительного уведомления

Модель Предустановленные газы Диапазон расхода (по воздуху)
MV-301 Air, N2, O2, и CO 10…200 н.мл/мин
MV-302 Air, N2, O2, CO2, CO и N2O
Ar
CH4, C3H8 и C4H10
20…2000 н.мл/мин
40…4000 н.мл/мин
10…1000 н.мл/мин
MV-304 Air, N2, O2, CO2, CO и N2O
Ar
CH4, C3H8 и C4H10
0,04…20 н.л/мин
0,08…40 н.л/мин
0,02…10 н.л/мин
MV-306 Air, N2, O2, CO2, CO и N2O
Ar
CH4, C3H8 и C4H10
0,4…200 н.л/мин
0,8…400 н.л/мин
0,2…100 н.л/мин
MV-308
не в
Госреестре
Air, N2, O2, CO2, CO и N2O
Ar
CH4, C3H8, C4H10
1...500 н.л/мин
2…1000 н.л/мин
0,5...250 н.л/мин
MV-391-HE He 20…200 н.мл/мин
MV-392-HE He 50…2000 н.мл/мин
MV-394-HE He 0,1…20 н.л/мин
MV-396-HE He 0,2…100 н.л/мин
MV-391-H2 H2 20…200 н.мл/мин
MV-392-H2 H2 50…1000 н.мл/мин
MV-394-H2 H2 0,1…10 н.л/мин
MV-396-H2 H2 0,2…100 н.л/мин
