Промышленные расходомеры на малые расходы L10I-L20I
Промышленные расходомеры LIQUI-FLOW L10I-L20I для измерения и регулирования малых расходов жидкости
(от 0,25 г/ч до 1000 г/ч)
Приборы этой серии работают в диапазоне малых расходов:
от мин. 0,25...5 г/ч до макс. 20...1000 г/ч с точностью 1% от полной шкалы. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP65. Приборы могут комплектоваться встроенным клапаном, обеспечивающим регулирование расхода/дозирование.
Расходомеры внесены в Государственный реестр СИ РФ
26083-10
Принцип измерения расхода
Цифровые массовые расходомеры LIQUI-FLOW™ компактны и обладают быстрым временем отклика. Измеритель расхода представляет собой трубку из нержавеющей стали и не имеет движущихся частей и препятствий для потока. Датчик и нагревательный элемент, расположеные на внешней поверхности трубки, работают на анемометрическом принципе: поддерживается постоянный перепад температуры, а количество тепла, необходимое для поддержания разницы, зависит от величины массового расхода. Уникальный патентованный датчик расхода нагревает поток жидкости не более чем на 5°С, что делает расходомеры серий L10I и L20I пригодными для измерения расходов низкокипящих жидкостей.
Регулирование расхода
Регулирование расхода осуществляется внешним регулирующим клапаном. Стандартный клапан прямого действия (модель C2I) является нормально-закрытым и работает при давлениях до 100 бар. Клапан снабжен дополнительным штуцером, который позволяет на этапе запуска удалить из системы воздух или другой газ.
Особенности
- Быстрые и точные измерения
- Отсутствие движущихся частей
- Подходят для низкокипящих жидкостей
- Нечувствителен к положению монтажа
- Пренебрежимо малый внутренний объем
- В комбинации с регулирующим клапаном: непрерывное и стабильное регулирование
- Защита корпуса IP65
- Прибор внесен в государственный реестр средств измерения
Применения
- (Нефте-)химическая промышленность
- Фармацевтическая промышленность
- Пищевая промышленность (добавки и ароматизаторы)
- Биотехнологии
| Технические характеристики | |
| Точность, стандартно (калибровка при раб. усл.) | ± 1% от полной шкалы |
| Диапазон | серия L10I 1:20 (5…100%) серия L20I 1:50 (2…100%) |
| Воспроизводимость | ±0,2% от полной шкалы (Н2О) |
| Время успокоения (для регулятора) | < 2 с |
| Диапазон рабочих температур | 5…50°С |
| Чувствительность к температуре | ± 0,1% от полной шкалы/°С |
| Чувствительность к положению | принебрежимо мала |
| Время прогрева | 30 мин. для оптимальной точности; 10 мин. для точности не хуже ±2% от полной шкалы |
| Механические параметры | |
| Материал конструкции (части, контактирующие со средой) | нержавеющая сталь 316L/320 или аналогичные материалы |
| Соединения с трубопроводом | 1/8”, 1/4” или 6 мм компрессионного типа; 1/8” или 1/4” торцевого типа (внешн. резьба) или др. по заказу |
| Соединение штуцера (для регулятора) | 1/16” компрессионного типа |
| Уплотнения | Kalrez-6375 и др. по заказу |
| Защита корпуса | IP65 |
| Электрические параметры | |
| Напряжение питания | 15…24В |
| Потребляемый ток | измеритель: 100мА; регулятор: 350 мА; добавить 50 мА для Profibus (если установлен) |
| Вх./Вых. сигналы | 0…5(10) В, или 0(4)…20 мА (выход источника) |
| Цифровая шина | стандартно: RS232, дополнительно: Profibus-DP®, DeviceNet™, Modbus-RTU, EtherCAT®, FLOW-BUS |
| Электрические соединения: Аналоговый/ RS232 Profibus-DP® DeviceNet™ EtherCat® Modbus/FLOW-BUS |
8 DIN (папа); данные: 5-ти пиновый разъем M12 (мама); питание: 8 DIN (папа); 5-ти пиновый M12 (папа); 2 x RJ45 модульный разъем 5-ти пиновый разъем M12 (папа) |
| Калибровка | |
| Условия | В соответствии с голландскими и международными стандартами; под контролем NKO – голландской метрологической службой |
| Жидкости | стандартно – вода или изопропиловый спирт |
| Калибратор | Прецизионные лабораторные весы |
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры
PN100 (диапазон давлений до 100 бар)
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воде) | |
| минимальный | максимальный | |

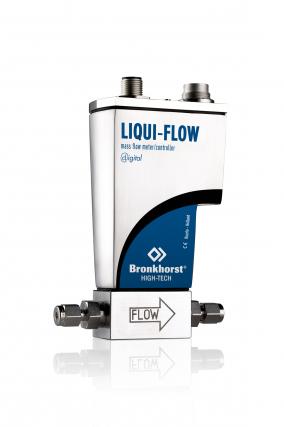

| L13I | 0,25…5 г/час | 5…100 г/час |
| L23I | 2…100 г/час | 20…1000 г/часм |
Регуляторы расхода
PN100 (диапазон давлений до 100 бар)
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воде) | |
| минимальный | максимальный | |

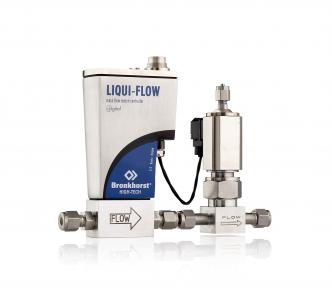

| L13I+C2I | 0,25…5 г/час | 5…100 г/час |
| L23I+C2I | 2…100 г/час | 20…1000 г/час |
Цены на серию расходомеров/регуляторов «Промышленные расходомеры на малые расходы L10I-L20I»
|
Модель |
Цена |
|
L13I |
от 3065 € |
|
L23I |
от 3665 € |
|
L13I+C2I |
от 4215 € |
|
L23I+C2I |
от 4815 € |
Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».
