Компактная система индикации и управления BRIGHT

Добавить в избранное

Компания Bronkhorst разработала новую компактную систему индикации и управления

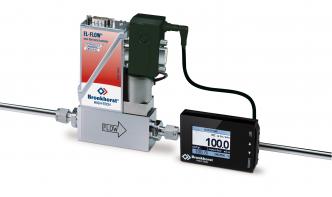

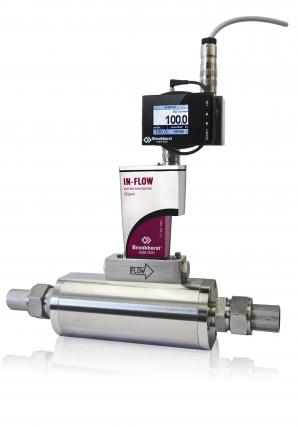

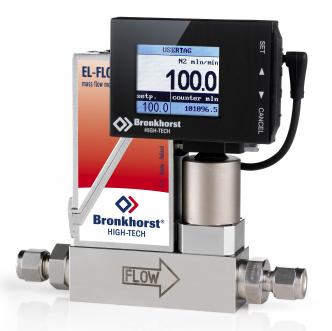

для измерителей и регуляторов массового расхода и давления. Серия BRIGHT содержит современный TFT дисплей 1,8 дюйма для индикации расхода/счетчика, а также кнопки управления для задания уставки, сброса счетчика, выбора среды и пр. Прибор монтируется непосредственно на расходомер или регулятор, на ближайшую панель или на трубопровод.

Предпосылкой разработки нового модуля индикации и управления послужила необходимость создания современной экономичной альтернативы периферийным СИУ со встроенным источником питания. Более того, новая система должна была соответствовать требованиям локальной индикации мгновенного расхода и/или суммарного потребления измеряемого вещества.

Компания Bronkhorst High-Tech разработала новую систему, удовлетворяющую всем этим требованиям. Более того, новый модуль позволяет не только одновременно наблюдать мгновенный и суммарный расход, но и локально управлять прибором, то есть, менять уставку, сбрасывать счетчик, устанавливать единицы измерения, название среды, метку прибора и т.д. Четыре кнопки на правой стороне устройства служат для управления дружественной системой меню. Яркий цветной TFT дисплей размером 1,8 дюйма имеет широкий угол обзора. Влагозащищенный корпус (IP65) позволяет использовать модуль в промышленных условиях.

Особенности

  • Яркий TFT дисплей размером 1,8 дюйма с широким углом обзора
  • Дружественный интерфейс с системой меню, управление с помощью 4-х кнопок
  • Индикация:
    • измеряемой величины (прямое значение или в процентах)
    • уставки
    • суммарного расхода (счетчика)
    • номера среды/метки
  • программируемые функции сигнализатора
  • выбор среды (до 8 калибровочных кривых записаны в РРГ или расходомере)
  • монтаж непосредственно на приборе или, с помощью дополнительного крепежа, на стену, панель или трубопровод

Спецификация

  • Подключение к прибору: через RS232
  • Требуемое напряжение питания: 15…24 В
  • T-образный коннектор с 9-ти пиновыми D-разъемами для лабораторных применений или 8-ми пиновыми DIN-разъемами для промышленных применений (1 «папа», 1 «мама»), 4-х пиновый DIN-коннектор и кабель для СИУ
  • Цветной TFT дисплей 1,8 дюйма
  • 4 кнопки управления меню

Модели

Номер модели Описание
BRIGHT B1 IP40 СИУ с набором для монтажа на прибор
BRIGHT B2 IP40 СИУ с набором для удаленного монтажа
BRIGHT B3 IP65 СИУ с набором для монтажа на прибор
BRIGHT B4 IP65 СИУ с набором для удаленного монтажа
