Измерители и регуляторы давления с металлическими уплотнениями EL‑PRESS Metal‑Sealed

Добавить к сравнению

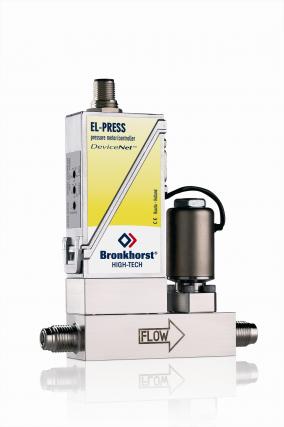

Регулятор P-702СM с цифровым интерфейсом DeviceNetTM

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Лабораторные цифровые измерители и регуляторы давления EL-PRESS METAL-SEALED для сверхчистых применений
Цифровые измерители и регуляторы давления серии EL-PRESS METAL-SEALED имеют единственное уплотнение "металл по металлу". Отличное качество уплотнения при многократном использовании достигается высоким качеством уплотняющих поверхностей. Приборы этой серии специально рассчитаны для использования в полупроводниковой промышленности и других применений, где необходима сверхвысокая чистота газа. Измерители и регуляторы давления имеют соединения торцевого типа (VCR) 1/4" (внешняя резьба). Приборы могут измерять/регулировать давление в диапазонах от минимального 2...100 мбар (абсолютное/ избыточное давление) до максимального 1,28…64 бар (абсолютное/избыточное давление).

Особенности

  • Патентованные уплотнения «металл-по-металлу» (без уплотнительных колец) обеспечивают внешнюю герметичность в течении долгого времени
  • Электрохимическая полировка всех поверхностей, контактирующих со средой
  • Собраны в чистой комнате
  • Аналоговый и цифровой RS-232 выходы; цифровые шины DeviceNet™, Profibus-DP®, Modbus, EtherCAT® или FLOW-BUS
  • Высокая точность и воспроизводимость
  • Стабильное регулирование, даже при изменяющихся условиях процесса
  • Прибор внесен в государственный реестр средств измерения
Измерительная/регулирующая часть
Точность (включая линейность) ± 0,5% от полной шкалы
Диапазон Измерение: 1:50 (2…100% )
Регулирование (при диапазоне изменения расхода 1:50):
P-602CM: 1:20
P-702CM: 1:5
Измерение: 1:50 (2…100% )
Регулирование (при диапазоне изменения расхода 1:50):
P-602CM: 1:20
P-702CM: 1:5
Повторяемость ≤ 0,1% от показаний
Время отклика датчика <2 мс
Стабильность регулировки ≤ ± 0.05% от полной шкалы (для 1 н.л/мин N2 при определенном объеме)
Чувствительность к температуре 0,1% от полной шкалы/°С
Основные характеристики
Диапазон рабочих температур -10...+50°С
до +70°С по запросу
Герметичность (внешн.) < 2x10-11 Па.м3/с (He)
Герметичность (через закрытый клапан) < 10-5 Па.м3/с (He)
Чувствительность к положению монтируется в любом положении
Механические параметры
Материал конструкции Нержавеющая сталь AISI 316L или аналогичные материалы
Соединения с трубопроводом 1/4" торцевого типа (внешняя резьба)
Внешние уплотнения металл-по-металлу (без уплотнительных колец)
Седло клапана (для регулятора)  Viton; опционально: EPDM, FFKM (Kalrez)
Защита корпусаv +15...24 В
Электрические параметры
Напряжение питания +15...24 В
Потребляемый ток измеритель: 70мА;
регулятор: макс. 320 мА;
добавить 50 мА для Profibus если установлен
Входной/Выходной сигналы 0…5 (10) В, 0(4)…20мА (активн.)
Цифровая шина стандартно: RS232
дополнительно: PROFIBUS DP, DeviceNet™, Modbus-RTU/ASCII, FLOW-BUS, EtherCAT®
Электрические соединения Аналоговый/RS232  9-ти пиновый разъем sub-D (папа)
PROFIBUS DP данные: 9-ти пиновый разъем sub-D (мама) ;
питание: 9-ти пиновый разъем sub-D (папа)
DeviceNetTM 5-ти пиновый M12 (папа)
EtherCAT® 2x RJ45 (вх./вых.)
Modbus-RTU/FLOW-BUS RJ45

Техническая спецификация может быть изменена производителем без предварительного уведомления

Измерители давления

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений (абс. / изб.)
минимальный максимальный
P- 502CM 2...100 мбар 1,28...64 бар

Регуляторы давления

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений (абс. / изб.)
минимальный максимальный
P-602CM (после себя) 7...350 мбар 1,28...64 бар
P-702CM (до себя) 7...350 мбар 1,28...64 бар
