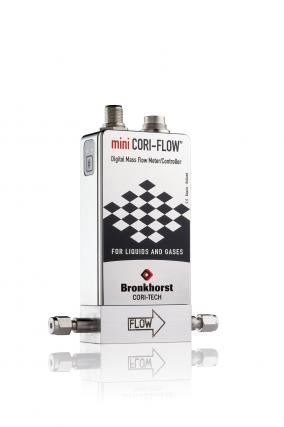

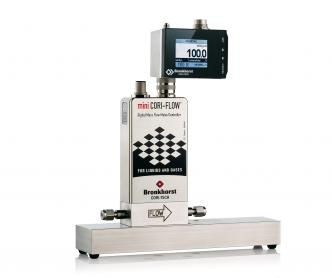

Серия mini CORI-FLOW была специально разработана компанией Bronkhorst Cori-Tech
с целью получения компактного, недорогого кориолисового измерителя/регулятора массового расхода жидкости или газа для точного измерения и регулирования (очень) малых расходов. Уникальный дизайн миниатюрного кориолисового сенсора обеспечивает непревзойденные характеристики даже при изменяющихся рабочих условиях: давления, температуры, плотности, теплопроводности и вязкости. Диапазоны расходов от минимального 0.1...5 г/ч (1,3...66,6 н.мл/мин по N2) до максимального 3...300 кг/ч (39...3900 н.л/мин по N2).

Регулирование расхода

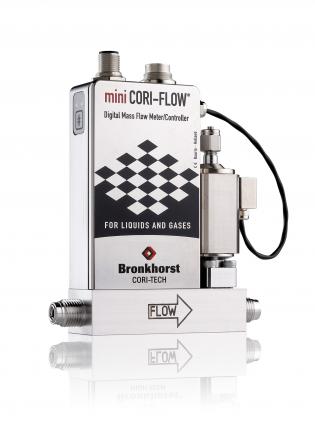

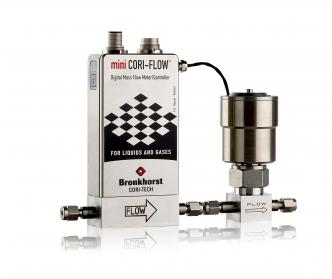

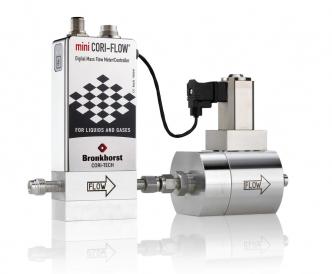

Расходомеры mini CORI-FLOW дополняются встроенным ПИД-регулятором и клапаном/насосом, образуя таким образом очень компактные и экономичные кориолисовые регуляторы массового расхода для регулирования малых расходов жидкостей и газов.

Виды встроенных клапанов:

V10I: Регулирующий клапан для газа (нз)
V11I: Регулирующий клапан для газа (но)
V14I: Регулирующий клапан для жидкости (нз)

Альтернатива тепловым регуляторам массового расхода

Конструкция приборов серии mini CORI-FLOW позволяет легко заменять ими традиционные тепловые регуляторы. Регуляторы mini CORI-FLOW имеют такой же размер, обладают схожими электрическими характеристиками и цифровыми опциями, что и тепловые приборы. По сравнению с тепловыми регуляторами кориолисовые более точны, обладают более быстрым откликом и независимы от свойств вещества.

Особенности

  • Прямые измерения массового расхода, независимые от свойств среды
  • Высокая точность, превосходная воспроизводимость
  • Возможность изменения диапазона расхода
  • Защита корпуса IP65 (опция: ATEX кат. 3, зона 2)
  • Металлические уплотнения
  • Опционально измерения в обоих направлениях
  • Дополнительные измерения плотности и температуры среды
  • Стандартный цифровой и аналоговый выход 0…5(10) В (0(4)…20 мА)
  • Дополнительные интерфейсные платы (DeviceNet™, PROFIBUS-DP®, Modbus-RTU или FLOW-BUS)
  • Функции сигнализатора и счетчика

Применения

  • Опытные установки
  • Топливные элементы
  • Полупроводниковое производство
  • Пищевая и фармацевтическая промышленности
  • Аналитическое оборудование
  • Системы дозирования жидкостей для микрореакторов
  • Технологии плазменных покрытий
  • (Нефте-) химическая промышленность
Диапазоны расходов
  Ед. измерения M12 M13 M14 M15
Минимальная полная шкала [г/ч] 5 50 1000 5000
Номинальная полная шкала [г/ч] 100 1000 10000 100000
Максимальная полная шкала [г/ч] 200 2000 30000 300000
Минимальный расход [г/ч] 0,1 1 30 200
Дин. диапазон измерителя   1:100 1:100 1:100 1:100
Дин. диапазон регулятора   >=1:50 >=1:50 >=1:50 >=1:50
Механические параметры
Детали, контактирующие со средой Нержавеющая сталь AISI 316 или аналог; Опция: Hastelloy-C22
Внутренние соединения Компрессионного типа (сварные) или торцевые уплотнения
Внешние уплотнения Металл
Уплотнения клапана (для регулятора) Kalrez-6375, другие по запросу
Вес M12/13/14: измеритель - 1,2 кг, регулятор - 1,7 кг
M15: измеритель – приблизительно 5 кг, регулятор – по запросу
Защита корпуса IP65
Герметичность Утечка <2x10-9 мбар л/с (He)
Рабочее давление M12/13/14: до 200 бар M15: до 100 бар
Рабочие характеристики
Точность измерения расхода жидкостей: 0,2% от показаний;
газов: 0,5% от показаний
Повторяемость (измерено по цифровым данным) 0,05% от показаний+1/2[ZSx100/расход]% (ZS-стабильность нуля)
Замечание: оптимальная точность достигается по прошествии примерно 30 мин. после включения прибора.
  Ед. измерения M12 M13 M14 M15
Стабильность нуля (ZS)* [г/ч] <0,1 <±0,2 <±6 <±50
Точность измерения плотности [кг/м3] <±5 <±5 <±5 <±5
Точность измерения температуры [oC] ±0,5 ±0,5 ±0,5 ±0,5
*Стабильность нуля указана для постоянной температуры и неизменных внешних условий.
Монтаж В любом положении (чувствительность к наклону пренебрежимо мала)**
Рабочая температура 0...70oC; для ATEX кат.3, зоны 2 макс. 50oC
Типичное время отклика датчика (t98%) 0,2 с
Типичное время стабилизации регулятора
(<2% от уставки)
** Для обеспечения стабильности нуля прибор должен быть жестко закреплен на прочной и тяжелой подставке. Необходимо исключить внешние удары и вибрации. Устанавливаемые рядом друг с другом приборы должны быть прочно закреплены на отдельных подставках во избежание взаимного влияния на показания (интерференции).
Электрические параметры
Напряжение питания 15…24 В ±10% Макс. уровень пульсаций: 50 мВ (реком.)
Мощность Измеритель: 3 Вт;
Регулятор: макс. 7 Вт
Аналоговый выход (управляющий) 0…5(10) В или 0(4)…20 мА (выход источника)
Цифровой выход Стандарт: RS232 Опции: Profibus-DP®, DeviceNet™, Modbus-RTU, FLOW-BUS
Электрические соединения:
Аналог/RS232
Profi bus-DP®

DeviceNet™/Modbus-RTU/FLOW-BUS

8-pin DIN («папа»);
шина: 5-pin M12 («мама»);
питание: 8-pin DIN («папа»);
5-pin M12 («папа»)

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воде)
минимальный максимальный
M12 0,1…5 г/час 2…200 г/час
M13 1…50 г/чаc 20…2000 г/час
M14 0,03…1 кг/час 0,3…30 кг/час

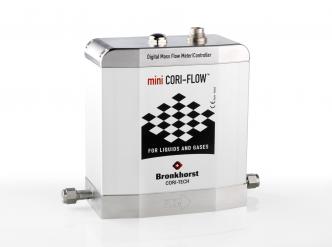

M15 0,2…5 кг/час 3…300 кг/час

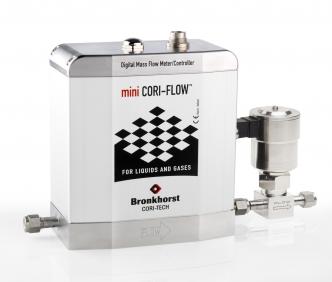

Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
M12V1NI 0,1…5 г/час 4…200 г/час
M13V1NI 1…50 г/час 40…2000 г/час
M14V1NI 0,03…1 кг/час 0,6…30 кг/час
M15+клапан 0,2…5 кг/час 6…300 кг/час<

Цены на серию расходомеров/регуляторов «Кориолисовые на малые и средние расходы mini CORI‑FLOW»

Расходомеры

Модель

Цена

M12

от 4810 €

M13

от 4310 €

M14

от 4310 €

M15

от 5030 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода

Модель

Цена

M12V1NI

от 5350 €

M13V1NI

от 4880 €

M14V1NI

от 4880€

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
