Промышленные измерители и регуляторы давления IN-PRESS

Добавить к сравнению

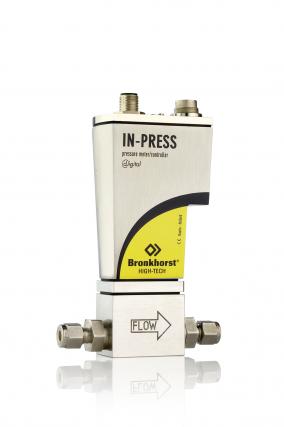

Измеритель P-502СI

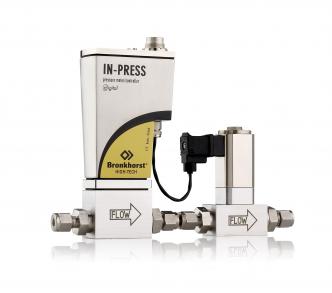

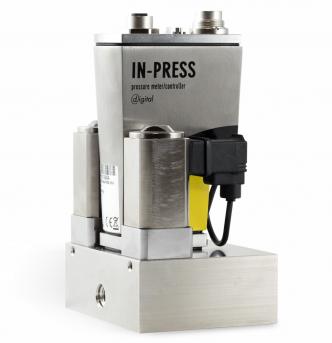

Измеритель P-502СI с клапаном F-001AI

Заказать Быстрый заказ
Для заказа нужно ответить на несколько вопросов
Электронные измерители и регуляторы давления для газов и жидкостей серии IN-PRESS
Электронные измерители и регуляторы давления для газов и жидкостей серии IN-PRESS оборудуются прочным пылевлагозащищенным корпусом (IP65) и предназначены для использования в промышленных помещениях. Измерительные приборы имеют проточных дизайн и оснащены пьезорезистивным датчиком давления диафрагменного типа. Серия предназначена для измерения/регулирования давления в диапазонах от минимального 2...100 мбар (абсолютное или избыточное) до максимального 8...400 бар (абсолютное или избыточное).

Особенности

Применения

  • Контроль давлений в пищевой, фармацевтической и (нефте-) химической промышленности
  • Контроль давлений в установках ферментации (биотехнологии)
  • Топливные элементы
  • Регулирование давления газа в процессах экструзионной формовки

Регулирование давления

Плата измерителей IN-PRESS оснащена встроенным ПИД регулятором для быстрого и плавного управления любым электрическим клапаном. Стандартные клапаны прямого действия (F-001AI/F-011AI) являются нормально-закрытыми и могут работать до 100 бар, обеспечивая максимальную пропускную способность Kv до 6,6-6. Могут также поставляться и нормально-открытые клапаны. Пилотные клапаны предназначены для работы с большими расходами (Kv-max = 6,0). Так называемые клапаны Vary-P предназначены для работы при больших (дифференциальных) давлениях до 400 бар, а сильфонные клапаны - при очень низких дифференциальных давлениях. Все клапаны могут быть исполнены с катушками, защищенными по IP65.

Измерительная/регулирующая часть
Точность (включая линейность) ± 0,5% от полной шкалы
Диапазон Измерение: 1:50 (2…100% )
Регулирование (при диапазоне изменения расхода 1:50):
"до себя": 1:5
"после себя": 1:20
Повторяемость ≤ 0,1% от показаний
Время отклика датчика <2 мс
Стабильность регулировки ≤ ± 0.05% от полной шкалы (для 1 н.л/мин N2 при определенном объеме)
Диапазон рабочих температур -10…70°С
для серт. по ATEX кат. 3: макс. 50°С
Чувствительность к температуре 0,1% от полной шкалы/°С
Герметичность проверено <2x10-9 (мбар л/с) He
Чувствительность к положению (при изменении положения на 90o) < 0,3 мбар (абс. / изб.)
< 6 мбар (дифф.)
Время прогрева незначительно
Механические параметры
Материал конструкции (части, контактирующие с регулируемой средой) Нержавеющая сталь 316L или аналогичные материалы
Соединения с трубопроводом компрессионного или торцевого типа
Уплотнения Viton® (стандартно), EPDM, FFKM (Kalrez), др.
Защита корпуса IP65
Электрические параметры
Напряжение питания 15...24 В
Потребляемый ток измеритель: макс. 115 мА
регулятор: макс. 385 мА
при наличии Profibus добавить 50 мА
Выходной сигнал/уставка 0…5(10) В, мин.нагрузка > 2 кОм
0(4)…20 мА (активн.), макс.нагрузка <375 Ом
Цифровые сигналы стандартно
дополнительно
RS232
FLOW-BUS, PROFIBUS DP, DeviceNet™, Modbus-RTU
Разъемы аналоговый/RS232
Profibus-DP

DeviceNet™:
Modbus-RTU/ FLOW-BUS
8 DIN (папа);
шина - 5-пиновый M12 (мама);
питание - 8 DIN (папа);
5-пиновый M12 (папа);
5-пиновый M12 (папа)

Техническая спецификация может быть изменена производителем без предварительного уведомления

Измерители давления

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений (абс. / изб.)
минимальный максимальный
P-502CI 2...100 мбар 1,28...64 бар
P-512CI 1,28...64 бар 2...100 бар
P-522CI 2...100 бар 4...200 бар
P-532CI 4...200 бар 8...400 бар

Регуляторы давления

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений (абс. / изб.)
минимальный максимальный
P-502CI + F-001AI* (после себя)  5...100 мбар 3,2...64 бар
P-512CI + F-011AI* (после себя) 3,2...64 бар 5...100 бар
P-502CI + F-001AI* (до себя)  20...100 мбар 12,8...64 бар
P-512CI + F-011AI* (до себя) 12,8...64 бар 20...100 бар

*Стандартный регулирующий клапан прямого действия. Для специальных применений (большой расход, высокое давление, низкий перепад давления) доступны различные варианты регулирующих клапанов.
