Высокотемпературные расходомеры жидкости ACU10HT

Добавить в избранное

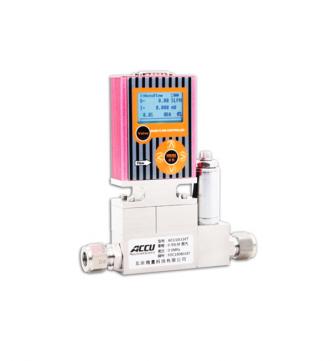

Высокотемпературный лабораторный регулятор расхода жидкости переменного перепада давления ACU10HT-LC для малых расходов

Регулятор ACU10HT-LC

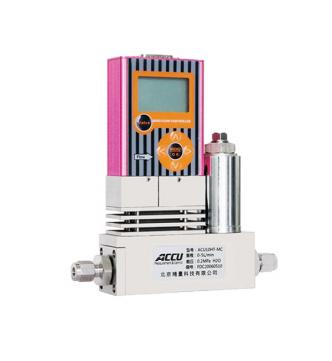

Высокотемпературный лабораторный регулятор расхода жидкости переменного перепада давления ACU10HT-MC для средних расходов

Регулятор ACU10HT-MC

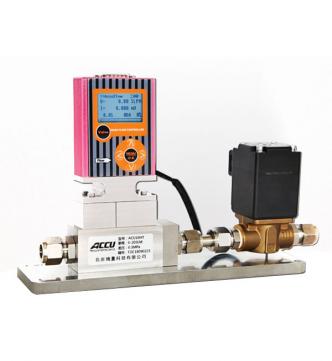

Высокотемпературный лабораторный регулятор расхода жидкости переменного перепада давления ACU10HT-BC для больших расходов

Регулятор ACU10HT-BC

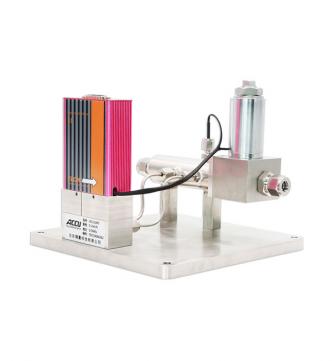

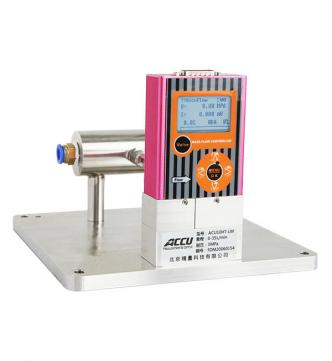

Высокотемпературный лабораторный расходомер жидкости переменного перепада давления ACU10HT-LM c вынесенным блоком электроники

Расходомер ACU10HT-LM с вынесенной электроникой

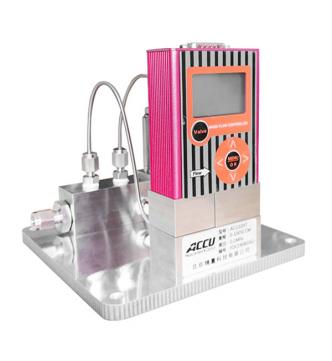

Высокотемпературный лабораторный регулятор расхода жидкости переменного перепада давления ACU10HT-LC c вынесенным блоком электроники

Регулятор ACU10HT-LC с вынесенной электроникой

Высокотемпературный лабораторный регулятор расхода жидкости переменного перепада давления ACU10HT-MC c вынесенным блоком электроники

Регулятор ACU10HT-MC с вынесенной электроникой

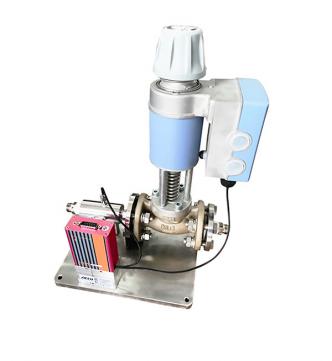

Высокотемпературный лабораторный регулятор расхода жидкости переменного перепада давления ACU10HT-BC c вынесенным блоком электроники

Регулятор ACU10HT-BC с вынесенной электроникой

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Расходомеры переменного перепада давления ACU10HT для применений с высокой температурой рабочей жидкости
Приборы этой серии работают в диапазоне расходов: от мин. 2...600 г/ч до макс. 24...1200 кг/ч с точностью 1% от ВПИ. Расходомеры предназначены для работы с жидкостями при температурах вплоть до 350°С. Приборы могут комплектоваться регулирующими клапанами, обеспечивая точное и надежное управление расходом.

Расходомеры переменного перепада давления серии ACU10HT предназначены для измерения и/или регулирования расхода в высокотемпературных применениях (вплоть до 350°С). Приборы могут точно измерять как объемный, так и массовый расход жидкости, демонстрируя высокое быстродействие и малое время отклика. В расходомерах ACU10HT отсутствуют подвижные компоненты, а блок электроники с чувствительными элементами может быть встроен в корпус прибора, либо иметь вынесенное исполнение в зависимости от условий эксплуатации.

Расходомеры ACU10HT могут комплектоваться регулирующим клапаном, работу которого контролирует встроенный ПИД-контроллер. Конечный пользователь может настраивать параметры ПИД-контроллера для обеспечения максимальной стабильности поддержания заданного расхода и оптимальной скорости переключения между уставками.

Настройку параметров ПИД-контроллера, изменение уставки, управление работой счетчика прошедшего количества жидкости и многое другое можно осуществлять с помощью встроенного экрана с локальной системой управления или через цифровой интерфейс, работающий с промышленными сетями Modbus и PROFIBUS. Кроме того, работу расходомеров ACU10HT можно контролировать с помощью аналогового интерфейса.

Особенности

  • Точность ±1% от ВПИ
  • Рабочая температура до 350°С
  • Высокое быстродействие
  • Время отклика менее 200 мсек
  • Локальная система индикация и управления
  • Измерение объемного и массового расхода
  • Встроенный ПИД-регулятор
  • Аналоговый или цифровой интерфейсы (Modbus RTU, PROFIBUS)
  • Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК

Применения

  • Обработка поверхностей (очистка, нанесение покрытий)
  • Технологическое оборудование
  • Производство напитков и продуктов питания
  • Аналитическое оборудование
  • Научные исследования
Измерительная часть
Минимальный диапазон расходов* 12…600 г/ч H2O
Максимальный диапазон расходов* 24…1200 кг/ч H2O
Точность (калибровка при рабочих условиях)

± 1% от ВПИ

Динамический диапазон

50:1 (2…100% ВПИ)

Повторяемость

< 1% от ВПИ

Время отклика

< 0,2 сек

Рабочие температуры 80…350°С
Рабочее давление

Измерители:

максимальное давление 100 бар

Регуляторы:

максимальное давление: 30 бар

Герметичность < 1x10-9 (мбар∙л/с) по He
Время прогрева <5 сек для оптимальной точности
Механические параметры
Материал конструкции Нержавеющая сталь SS316L
Соединения с трубопроводом компрессионного типа
Уплотнения

стандартно: FKM (фторкаучук),

по запросу: EPDM, FFKM (Kalrez®)

Защита корпуса IP40
Электрические параметры
Напряжение питания +24 В, шум не более 50 мВ, ток < 750 мА
Входной/Выходной аналоговый сигнал 0…5 В или 4…20мА
Цифровой интерфейс

RS-485, протокол Modbus RTU или PROFIBUS

Соединения

15-ти контактный разъем sub-D (вилка)

* возможен выбор любых промежуточных диапазонов

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель

Диапазоны расхода (по воздуху)
минимальный максимальный
ACU10HT-LM 12...600 г/ч 0,6...30 кг/ч
ACU10HT-MM 0,6...30 кг/ч 12...600 кг/ч
ACU10HT-BM 12...600 кг/ч 24...1200 кг/ч

Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)

Модель

Диапазоны расхода (по воздуху)
минимальный максимальный
ACU10HT-LC 12...600 г/ч 0,6...30 кг/ч
ACU10HT-MC 0,6...30 кг/ч 12...600 кг/ч
ACU10HT-BC 12...600 кг/ч 24...1200 кг/ч
