Взрывозащищенные жидкостные расходомеры от 0,1 г/ч до 300 кг/ч

Добавить в избранное

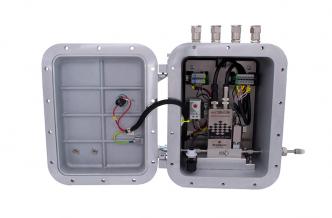

Промышленный взрывозащищенный кориолисовый массовый расходомер-регулятор расхода miniCORI-FLOW M13V14I

Регулятор CCFE M13V14I

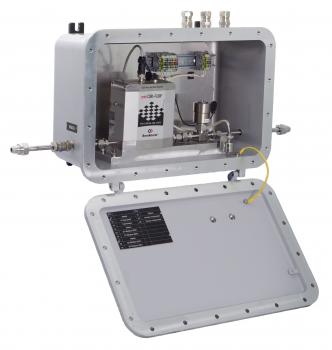

Промышленный взрывозащищенный кориолисовый массовый расходомер-регулятор расхода УНВ(В)-РАСХОД M15 с клапаном C5

Регулятор УНВ(В)-РАСХОД-M15 C5

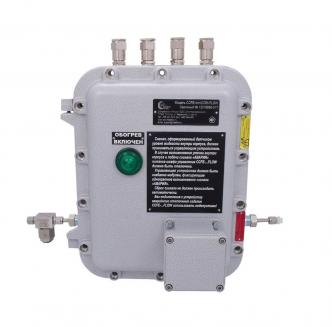

Промышленный взрывозащищенный кориолисовый массовый расходомер-регулятор расхода miniCORI-FLOW M13V14I

Регулятор CCFE M13V14I

Взрывозащищенные расходомеры для высокоточного измерения и регулирования малых расходов жидкости

Приборы этой серии работают в рекордно низком диапазоне расходов: от мин. 0,1...5 г/ч до макс. 3...300 кг/ч с точностью 0,2% от показаний. Расходомеры предназначены для работы в условиях взрывоопасных зон класса 1 и 2 помещений и наружных установок. Приборы измеряют непосредственно массовый расход, их показания не зависят от изменяющихся параметров измеряемой среды (давление, температура, плотность, проводимость и вязкость). Расходомеры могут комплектоваться встроенным или отдельно стоящим клапаном, обеспечивающим регулирование расхода/дозирование.

Расходомеры внесены в Государственный реестр СИ РФ

72069-18

Конструктивно устройства УНВ(В)-СВ-РАСХОД представляют собой взрывозащищенный корпус (степень защиты от внешних воздействий – не менее IP66), внутри которого установлен кориолисовый измеритель/регулятор массового расхода mini CORI-FLOW.

Взрывозащита:

Измерители и регуляторы расхода газов и жидкостей во взрывозащищенном корпусе соответствуют ГОСТ 31610.0-2014 (IEC 60079‑0:2011), ГОСТ IEC 60079‑1‑2011, имеют маркировку взрывозащиты 1 Ex d IIB+H2 T6...Т4 Gb X, степень защиты от внешних воздействий IP66 и работают в диапазоне температур окружающей среды -60…+60°С. Это подтверждено сертификатом соответствия № ЕАЭС RU C-RU.НА65.В.00714/20 серия RU № 0249373.

Применения:

Характеристики взрывозащищенного корпуса

Материал корпуса  коррозиестойкий модифицированный алюминиево- кремниевый сплав GALSi13 марки "KSi13"
Класс взрывозащиты 1 Ex d IIB+H2 T6...Т4 Gb X
Защита от внешних воздействий  IP66
Рабочий диапазон температур окружающей среды -60…+60 °С
Химическая стойкость устойчив к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты.
Срок эксплуатации (помещение/улица) 25/20 лет

Характеристики расходомера/регулятора

Точность измерения расхода жидкостей: ±0,2% от показаний; газов: ±0,5% от показаний
Повторяемость
(измерено по цифровым данным)
±0,05% от показаний+1/2 [ZS x 100/расход]%
(ZS = стабильность нуля)
Диапазон рабочих температур среды 0...70°С
Максимальное рабочее давление 200 бар (измеритель и регулятор с отдельным клапаном)
100 бар (компактный регулятор)
Материал, контактирующий со средой нерж. сталь AISI 316 или аналог; опция Hastelloy-C22
Соединение с трубопроводом компрессионного, торцевого типа, под приварку
Напряжение питания 15...24 В



Расходомеры

(возможен выбор любых промежуточных диапазонов)

Модель расходомера mini CORI‑FLOW Диапазоны расхода
минимальный максимальный
M12 0,1…5 г/час 2…200 г/час
M13 1…50 г/час 20…2000 г/час
M14 0,03…1 кг/час 0,3…30 кг/час
M15 0,2…5 кг/час 3…300 кг/час

Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)

Модель регулятора mini CORI‑FLOW Диапазоны расхода
минимальный максимальный
M12V1NI 0,1…5 г/час 4…200 г/час
M13V1NI 1…50 г/час 40…2000 г/час
M14V1NI 0,03…1 кг/час 0,6…30 кг/час
M15+клапан 0,2…5 кг/час 6…300 кг/час

Цены на серию расходомеров/регуляторов «Взрывозащищенные жидкостные расходомеры УНВ(В)-СВ-РАСХОД от 0,1 г/ч до 300 кг/ч»

Модель

Цена

УНВ(В)-СВ-РАСХОД-M12

от 7220 €

УНВ(В)-СВ-РАСХОД-М13

от 6740 €

УНВ(В)-СВ-РАСХОД-М14

от 6740 €

УНВ(В)-СВ-РАСХОД-М15

от 8085 €

УНВ(В)-СВ-РАСХОД-M12V1NI

от 8065 €

УНВ(В)-СВ-РАСХОД-M13V1NI

от 7580 €

УНВ(В)-СВ-РАСХОД-M14V1NI

от 7580 €

УНВ(В)-СВ-РАСХОД-М15+С5

от 9200 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
