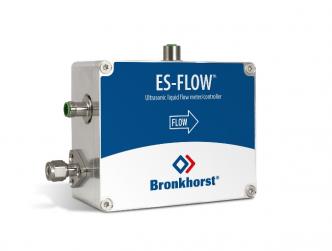

Измеритель ES-113С

Измеритель ES-113С

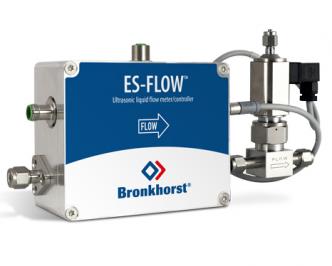

Регулятор ES-113С с клапаном C2I

Регулятор ES-113С с клапаном C2I

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

Промышленные расходомеры ES-FLOW ES-1X3С для измерения и регулирования малых расходов жидкости

Приборы этой серии работают в уникально низком для ультразвуковых расходомеров диапазоне: от мин. 2...100 мл/мин до макс. 30...1500 мл/мин с точностью 0,8% от показаний. Показания приборов не зависят от типа измеряемой жидкости. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP66. Расходомеры могут поставляться вместе с клапаном, обеспечивающим регулирование расхода/дозирование.

Инновационные ультразвуковые расходомеры жидкости серии ES-FLOW™ предназначены для измерения объемного расхода с высокой точностью и линейностью, используя технологию формирования ультразвуковых волн в трубке малого сечения. Измеренный расход не зависит от плотности, температуры и вязкости жидкости, поэтому отдельная калибровка при изменении рабочей среды не требуется. Расходомеры представляют собой прямую сенсорную трубку, при этом пьезодатчики, возбуждающие и регистрирующие распространение ультразвуковых волн, расположены на внешней поверхности сенсора. Приборы создают минимальный перепад давления и могут легко прочищаться. Все контактирующие с рабочей средой компоненты изготовлены из нержавеющей стали.

Расходомеры ES-1X3C имеют компактный прямоугольный корпус, изготовленный из алюминия и имеющий степень защиты IP66. Приборы выгодно отличаются соотношением цена/качество. Встроенный ПИД-регулятор может использоваться для управления регулирующим клапаном. Предлагаемые компанией Bronkhorst High-Tech клапаны позволяют решать широкий круг задач контролируемой подачи жидкости, в том числе осуществлять дозирование и микродозирование.

Расходомеры ES-FLOW™ оснащены цифровой печатной платой, обеспечивающей высокую точность, превосходную температурную стабильность и быстрый отклик. Основная цифровая управляющая плата реализует все основные функции, необходимые для измерения и управления расходом. Она же обеспечивает формирование аналогового входного/выходного сигнала (унифицированный 0…5(10) В или 0(4)…20 мА), а также позволяет работать с прибором по цифровому интерфейсу RS-232 (возможно подключение к ПК). В качестве дополнительной опции расходомеры могут оснащаться интерфейсом для поддержки протоколов CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII или TCP/IP, EtherNet/IP, POWERLINK или FLOW-BUS.



Регулирование расхода

Регулирование расхода осуществляется внешним регулирующим клапаном Bronkhorst®. Стандартный клапан прямого действия (модель C2I или C5I) является нормально-закрытым и работает при давлениях до 100 бар. Клапан C2I снабжен дополнительным штуцером, который позволяет удалять из системы воздух или другой скапливающийся в процессе работы газ.



Особенности

  • Быстрые и точные измерения
  • Отсутствие подвижных частей
  • Малое падение давления на расходомере
  • Малый внутренний объем
  • Показания расхода не зависят от состава рабочей жидкости, ее плотности, температуры и вязкости
  • Защита корпуса IP66
  • Рабочее давление до 100 бар
  • Отличное соотношение цена/качество



Применения

  • ОЕМ производители
  • Химическая промышленность
  • Фармацевтическая промышленность и медицина
  • Упаковка продуктов питания/напитков
  • Производство бытовой химии

и многие другие отрасли, которые требуют точной работы с жидкостями, например, измерение расхода топлива, дозирование красителей или смазочных материалов.

Технические характеристики

Точность измерения объемного расхода

±0,8% от показаний ± 0,4 мл/мин

Воспроизводимость

± 0,1% от показаний ± 0,05 мл/мин

Динамический диапазон

Аналоговый интерфейс: 1:50 (2…100%)

Цифровой интерфейс: 1:750

Рабочая среда

Жидкости, в которых скорость звука попадает в диапазон от 1000 до 2000 м/с

Показания не зависят от состава жидкости; возможно измерение расхода непроводящих жидкостей

Типичное время отклика датчика (t98%)

200 мс

Длительность цикла измерения

≤ 10 мс

Температура измеряемой среды

-10 … 60 °C

Температура окружающей среды

10 … 60 °C

Чувствительность к положению монтажа

Пренебрежимо мала

Точность измерения температуры

± 1 °C



Механические параметры

Датчик

Прямая трубка

Материал конструкции, контактирующие со средой

нержавеющая сталь 316L

Шероховатость внутренней поверхности

Ra < 0,8 мкм

Рабочее давление

ES-103C: 10 бар (абс)

ES-113C: 100 бар (абс)

Соединения с трубопроводом

ES-103C: фланцы TriClamp

ES-113C: 3 мм, 6 мм, 1/8”, 1/4” OD компрессионного типа

Внутренние уплотнения

Нет

Вес

Измеритель: 1,1 кг;

Регулятор: по запросу

Защита корпуса

IP66



Электрические параметры

Напряжение питания

+15…24 В

Максимальная потребляемая мощность

2,8 Вт

Аналоговый выходной сигнал

0…5 (10) В

0 (4)…20 мА (активный)

Аналоговый входной сигнал

0…5 (10) В, импеданс > 100 кОм;

0 (4)…20 мА, импеданс ~ 250 Ом

Входной/выходной сигнал по запросу

Аналоговый выходной управляющий сигнал: 0…10 В или 4…20 мА;

Импульсный выход

Цифровой входной/выходной сигнал

Стандарт: RS232;

Доп. опции: PROFIBUS DP, DeviceNet™, EtherCAT®, Modbus RTU/ASCII, CANopen®, FLOW-BUS, PROFINET, Modbus/TCP, EtherNet/IP, POWERLINK

Электрические соединения:



Аналог/RS232

8-pin M12 («папа»)

Исполнительное устройство / Внешний дисплей

4-pin M8 («папа»)

PROFIBUS DP

5-pin M12 («папа»)

CANopen® / DeviceNet™

5-pin M12 («папа»)

FLOW-BUS/Modbus-RTU/ASCII

5-pin M12 («папа»)

Modbus TCP / EtherNet/IP / POWERLINK

2 x 4-pin M12 («мама»)

EtherCAT®/ PROFINET

2 x 4-pin M12 (мама)



Техническая спецификация может быть изменена производителем без предварительного уведомления

Модель

Диапазоны расходов

минимальный

максимальный

ES-103C

2…100 мл/мин

2…1500 мл/мин

ES-113С

2…100 мл/мин

2…1500 мл/мин

Цены на серию расходомеров/регуляторов «Жидкостные расходомеры ES‑FLOW от 2 до 1500 мл/мин»

Модель

Цена

ES-113C

от 2260 €

ES-113I + C2I

от 3600 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
