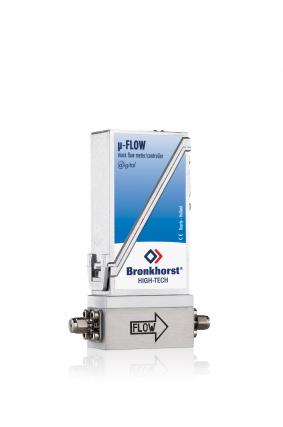

Измеритель L01

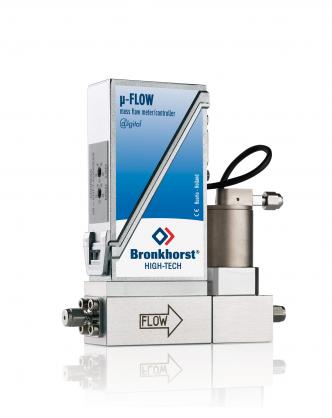

Регулятор L01V12

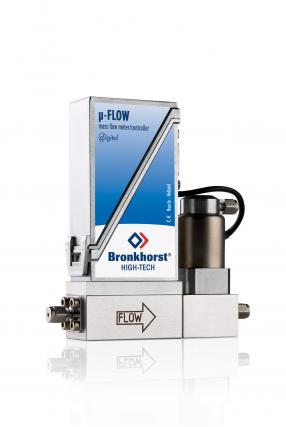

Регулятор L01V02

Заказать Быстрый заказ
Для заказа нужно ответить на несколько вопросов
Лабораторные расходомеры µ-FLOW для измерения и регулирования ультра-малых расходов жидкости (от 5 мг/ч до 2 г/ч)
Серия µ-FLOW жидкостных измерителей и регуляторов расхода предназначена для работы с ультра-малыми расходами. В приборе установлен тепловой сенсор расхода проточного типа. Расходомер может комплектоваться встроенным клапаном, обеспечивающим регулирование расхода/дозирование. Серия предназначена для измерений и регулирования массового расхода жидкостей в диапазонах: от мин. 5...100 мг/ч до макс. 0,1…2 г/ч (для жидкостей, близких по тепловым свойствам к H2O). Для диапазонов, превышающих указанные выше, Bronkhorst предлагает приборы серии LIQUI-FLOW™. Прибор внесен в государственный реестр средств измерения.

Принцип измерения расхода

В основе массовых расходомеров серии μ-FLOW L01/L02 - сенсор в виде прямой трубки без движущихся частей и любых элементов, препятствующих потоку. Датчик/нагреватель монтируется на внешней поверхности трубки. При прохождении потока происходит измерение разности температур между термопарами, установленными до нагревателя и после него. Разность температур пропорциональна скорости потока и теплоемкости измеряемой жидкости.

Регулирование расхода

Регулирование расхода осуществляется регулирующим клапаном, который встраивается в корпус расходомера. Клапан, рассчитанный на давления до 100 бар, снабжен дополнительным штуцером, который позволяет на этапе запуска удалить из системы воздух или другой газ.

Особенности

  • Отсутствие движущихся частей
  • Проточный дизайн
  • Нечувствителен к положению монтажа
  • Быстрые и точные измерения
  • Пренебрежимо малый внутренний объем (датчик: 1,5…33 мкл)
  • В комбинации с регулирующим клапаном: непрерывное и стабильное регулирование
  • Аналоговые и/или цифровые: RS232, Profibus-DP®, DeviceNet™, EtherCat®, Modbus или FLOW-BUS
  • Материал сенсора: нержавеющая сталь; по заказу другие материалы: PEEK™ или кварцевое стекло
  • НОВИНКА: измеритель расхода на давления до 1000 бар (расходы от 100 до 450 мг/ч (H2O эквивалент)
  • Прибор внесен в государственный реестр средств измерения

Применения

  • Фармацевтическая промышленность
  • Пищевое производство (добавки, ароматизаторы)
  • Биотехнологии
  • Аналитические лаборатории
  • Процессы испарения
  • Жидкостная хроматография высокого давления
Технические характеристики
Точность, стандартно (калибровка при раб. усл.) ± 2% от полной шкалы
Диапазон 1:20 (5…100%)
Повторяемость ± 0,2% от полной шкалы для воды
Время успокоения 2...4 с
Диапазон рабочих температур 5…50°С
Чувствительность к температуре ± 0,2% от полной шкалы/ºС
Чувствительность к положению нечувствителен
Время прогревам прим. 10мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции (части, контактирующие со средой) L01: нержавеющая сталь 316L; L02: сталь дюплекс
Соединения 30...100 мг/ч: 10-32 UNF - только внутр. резьба
> 100 мг/ч: 10-32 UNF - внутр. резьба;
1/16" или 1/8" компрессионного типа,
другое – по запросу
Соединения штуцера (регулятор) 1/16" компрессионного типа
Уплотнения измеритель: металлические
регулятор: Kalrez®-6375;
другие по запросу
Вес измеритель: 0,2 кг
регулятор: 0,3 кг
Защита корпуса

IP40;

остальные по запросу
Электрические параметры
Напряжение питания 15…24В,
Потребляемый ток измеритель: 100мА;
регулятор: 350 мА; добавить 50 мА для Profibus (если установлен)
Вх./Вых. сигналы 0…5(10) В, или 0(4)…20 мА
Цифровая шина стандартно: RS232
дополнительно: Profibus-DP®, DeviceNet™, Modbus, EtherCat®, FLOW-BUS
Электрические соединения:
Аналоговый/ RS232
Profibus-DP®

DeviceNet™
EtherCat®
Modbus/FLOW-BUS

9-ти пиновый разъем sub-D (папа);
данные: 9-ти пиновый разъем sub-D (мама);
питание: 9-ти пиновый разъем sub-D (папа);
5-ти пиновый M12 (папа);
2 x RJ45 модульный разъем
модульный разъем RJ45
Калибровка
Условия В соответствии с голландскими и международными стандартами; под контролем NKO – голландской метрологической службой
Жидкости стандартно – вода или изопропиловый спирт
Система Прецизионные лабораторные весы

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры

PN400 (диапазон давлений до 400 бар)

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воде)
минимальный максимальный
L01 5...100 мг/ч 0,1...2 г/ч

Расходомеры

PN1000 (диапазон давлений до 1000 бар)

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воде)
минимальный максимальный
L02-20D (PN1000) 7,5...150мг/ч 22,5 ... 450 мг

Регуляторы расхода

PN100 (диапазон давлений до 100 бар)

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воде)
минимальный максимальный
L01V12 5...100 мг/ч 0,1...2 г/ч
