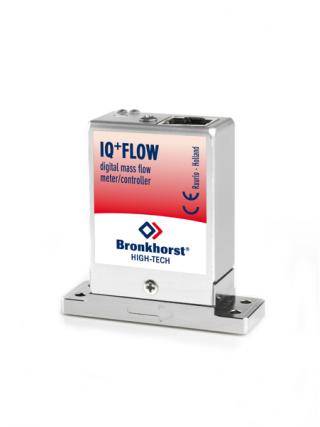

Регулятор IQFD-200C, поверхностный монтаж

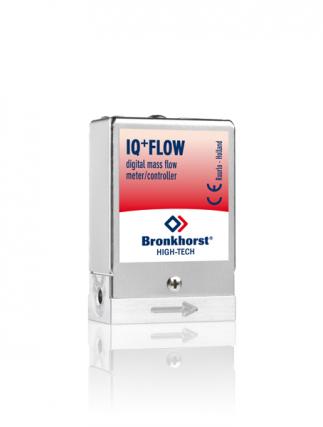

Измеритель IQF-100C

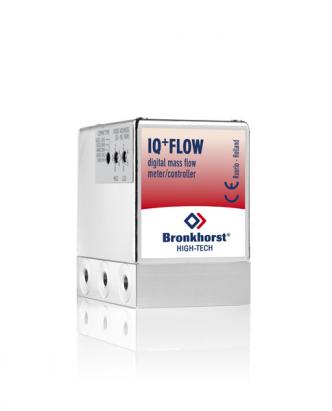

Многоканальный регулятор IQF-200C

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

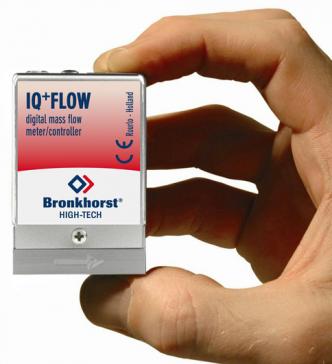

Ультракомпактные расходомеры IQ+FLOW для точного измерения и регулирования массового расхода газа
Производители оборудования постоянно заняты поиском компактных решений для измерения и регулирования расхода газов и давления в своих системах. Раньше обычные измерители и регуляторы расхода и давления занимали характерную площадь 1,5’’, что удовлетворяло, в частности, требованиям NeSSI™ систем. В настоящий момент в тесном сотрудничестве с TNO-TPD (ведущим голландским институтом прикладной физики) был разработан датчик массового расхода IQ+FLOW. Благодаря использованию микроэлектромеханической технологии (MEMS) удалось уменьшить типоразмер приборов в два раза до 0,75" и получить ультракомпактные регуляторы массового расхода и давления. Регуляторы расхода данной серии имеют диапазон от 0,2…10 н.мл/мин до 0,1…5 н.л/мин.

Подробное описание

Концепция IQ+FLOW позволяет использовать следующие функциональные модули с типоразмером 0,75":

  • Расходомер
  • Измеритель давления (ссылка на регулятор давления IQ+FLOW)
  • Регулирующий клапан: электромагнитный отсечной клапан, трехходовой клапан
  • Пневматический отсечной клапан
  • Фильтр
  • Игольчатый клапан

Любая комбинация этих модулей может быть смонтирована на компактный манифолд, в соответствии с пожеланиями заказчика и обсужденным дизайном.

Особенности

Применения

  • Регулирование расхода в инжекторе (газовая хроматография)
  • Регулирование расхода в детекторе (газовая хроматография и жидкостная хроматография высокого давления)
  • Регулирование расхода в пламенно-ионизационном детекторе
Измерительная часть
Точность расходомера
(при калибровке в рабочих условиях)
±1,5% от показаний плюс ±0,5% от полной шкалы
Повторяемость ±0,5 % от полной шкалы для расходов <20 н.мл/мин
±0,5 % от показаний для расходов >20 н.мл/мин
Время успокоения (регулятор) τ98% до 300 мс, 700 мс стандартно
Рабочая температура 5…50°C
Рабочее давление 10 бар
Рабочая среда сухие, чистые газы, невзрывоопасные и некоррозионные газы
Чувствительность к температуре 0,2% от показаний/°С
ноль: 0,01 н.мл/мин/°С
Чувствительность к монтажу макс. ошибка 0,5 н.мл/мин при 1 бар N2 и изменении положения на 90°
Падение давления на измерителе расхода 20 мбар(д) при расходе 1 н.л/мин (воздух) при 0 бар(и)
Герметичность 1x10E-8 (мбар л/с) He
Механические параметры
Материал конструкций, контактирующих со средой Алюминий, Si, SiOx, эпоксидный компаунд;
опция: корпус из нержавеющей стали
Соединения (опция) 10-32 UNF с внутренней резьбой с кольцом 1/16" (SS316 или Peek);
1/16'' или 1/8'' компрессионного типа;
Уплотнения Viton®; другое по требованию
Вес примерно 0,2 кг
Электрические параметры
Время опроса 2 мс
Питание 15…24 В, 50 мА для измерителя;
добавить 50 мА на регулирующий клапан
Выход/Уставка 1 канал 0...5(10) В или 0(4)...20 мА (источник) и RS232, RS485 (Modbus RTU/ASCII или FLOW-BUS)
многоканальный RS232, RS485 (Modbus RTU)
поворотные переключатели
(только для многоканальных)
для выбора шины и адреса
Цифровая шина стандартно: RS232, другие по запросу
Электрический разъем RJ45 модульный разъем
Защита корпуса IP40

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
IQF-100C 0,2...10 н.мл/мин 0,1...5 н.л/мин
IQFD-100C (поверхностный монтаж) 0,2...10 н.мл/мин 0,1...5 н.л/мин



Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
IQF-200C 0,2...10 н.мл/мин 0,1...5 н.л/мин
IQFD-200C (поверхностный монтаж) 0,2...10 н.мл/мин 0,1...5 н.л/мин

Цены на серию расходомеров/регуляторов «Ультракомпактные IQ+FLOW»



Расходомеры

Модель

Цена

IQF-100C

от 880 €

IQFD-100C (поверхностный монтаж)

от 1010 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода

Модель

Цена

IQF-200C

от 1040 €

IQFD-200C (поверхностный монтаж)

от 1150 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
