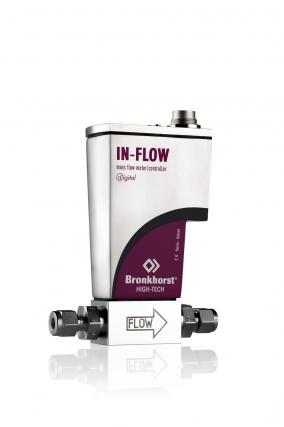

Измеритель F-110CI

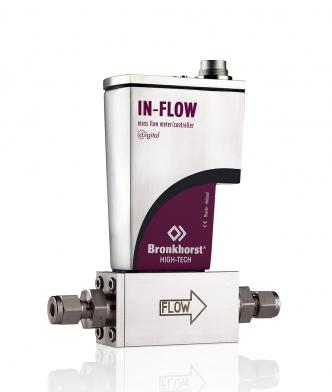

Измеритель F-111AI

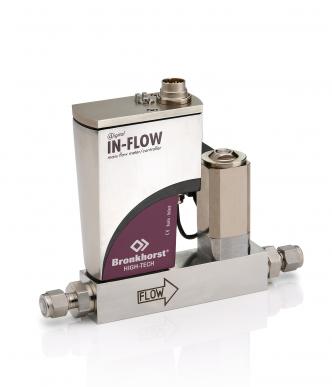

Регулятор F-201CI

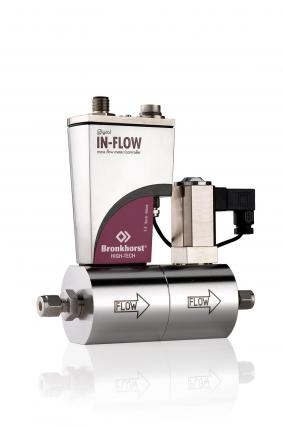

Регулятор F-202AI

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Промышленные расходомеры IN-FLOW для высокоточного измерения и регулирования массового расхода газов
Массовые расходомеры и регуляторы расхода серии IN-FLOW предназначены для использования в условиях промышленного производства. Электронная часть прибора защищена от пыли и влаги по классу IP65. Регулирующие клапаны могут устанавливаться в одном корпусе с измерителем или отдельно. Приборы данной серии позволяют измерять и регулировать расходы газа в диапазонах от минимального 0,014...0,7 н.мл/мин до максимального 8...1670 н.л/мин.

Особенности

Применения

  • мониторинг газовых потоков в пищевой, химической и нефтехимической промышленности, в установках ферментации и в биотехнологии
  • пробоотбор при мониторинге окружающей среды
  • измерение потребления газа для внутреннего учета
  • системы отбора воздуха
  • производство водорода
  • контроль дожига

Регулирующие клапаны

Регулирующий клапан имеет модульную конструкцию и может быть заменен пользователем «в полевых условиях» без дополнительной регулировки. В стандартной комплектации клапан является нормально закрытым и обеспечивает величины пропускной способности (Kv) до 6,0. Также поставляются промышленные расходомеры с нормально открытыми клапанами.  

Измерительная/регулирующая часть
Точность (калибровка при реальных условиях) Стандартно: ± 0,5% от показаний плюс ± 0,1% от полной шкалы;
(± 1% от полной шкалы для диапазонов  3...5 н.мл/мин;
± 2% от полной шкалы для диапазонов < 3 н.мл/мин)
Диапазон 1:50 (в цифровом режиме 1:187,5)
Повторяемость < 0,2% от показаний
Время успокоения
(для регулятора)
стандартно: 1…2 с
Диапазон рабочих температур -10…70°С, для ATEX Cat.3 макс. 50°С
Чувствительность к температуре нулевая точка: < 0,05% от полной шкалы/°С
диапазон: < 0,05% от показаний/°С
Чувствительность к давлению  0,1%/бар тип. для N2; 0,01%/бар тип. для H2
Герметичность проверено <2x10-9 (мбар л/с) He
Чувствительность к положению макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Время прогрева 30 мин. для оптимальной точности
2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции нержавеющая сталь AISI 316L или аналогичные материалы
Соединения компрессионного типа или торцевые
Уплотнения стандарт: Витон; опции: EPDM , FFKM (Kalrez) , др.
Защита корпуса IP65
Электрические параметры
Напряжение питания +15...24 В
Потребляемый ток измеритель: 70мА;
регулятор: макс. 320 мА;
дополнительно 50 мА для Profibus
Входной/Выходной сигналы 0…5 (10) В, 0(4)…20мА
Цифровая шина стандартно: RS232
дополнительно: PROFIBUS-DP, DeviceNet™, Modbus-RTU, FLOW-BUS
Электрические соединения
Аналоговый/RS232  8 DIN (папа)
Profibus-DP данные: 5-ти пиновый разъем M12 (мама)
питание: 8 DIN (папа)
DeviceNet 5-ти пиновый M12 (папа)
Modbus-RTU/Flowbus 5-ти пиновый M12 (папа)

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

 Модель Диапазоны (по воздуху)
минимальный максимальный
F-110CI 0,014...0,7 н.мл/мин 0,06...9 н.мл/мин
F-111BI 0,16...8 н.мл/мин 0,16...25 н.л/мин
F-111AI 0,4...20 н.л/мин 0,6...100 н.л/мин
F-112AI 0,8...40 н.л/мин 1,4...250 н.л/мин
F-113AI 4...200 н.л/мин 8...1670 н.л/мин

Регуляторы расхода; PN64/PN100 (64 бар/100 бар)
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны (по воздуху)
минимальный максимальный
F-200CI/F-210CI (1) 0,014...0,7 н.мл/мин 0,06...9 н.мл/мин
F-201CI/F-211CI (1) 0,16...8 н.мл/мин 0,16...25 н.л/мин
F-201AI/F-211AI (1) 0,4...20 н.л/мин 0,6...100 н.л/мин
F-202AI/F-212AI (2) 0,8...40 н.л/мин 1,4...250 н.л/мин
F-203AI/F-213AI (2) 4...200 н.л/мин 8...1670 н.л/мин

(1) Со стандартным небольшим клапаном для обычных применений

(2) С пилотным клапаном для больших расходов

Цены на серию расходомеров/регуляторов «Промышленные IN-FLOW»



Расходомеры

Модель

Цена

F-110CI

от 1860 €

F-111BI

от 1640 €

F-111AI

от 1830 €

F-112AI

от 2170 €

F-113AI

от 2810 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода PN64/PN100 (диапазон давлений до 64/100 бар)

Модель

Цена

F-200CI/F-210CI

от 2210 € / от 2160 €

F-201CI/F-211CI

от 1880 € / от 1960 €

F-201AI/F-211AI

от 2140 € / от 2230 €

F-202AI/F-212AI

от 2800 € / от 2890 €

F-203AI/F-213AI

от 3610 € / от 3700 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
