Лабораторные расходомеры на высокие давления
EL-FLOW High-Pressure

Добавить в избранное
Лабораторный термомассовый расходомер-регулятор расхода газа на высокие давления EL-FLOW High Pressure F-232M

Регулятор F-232M

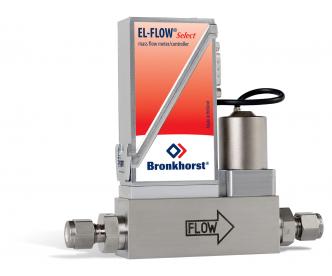

Лабораторный термомассовый расходомер-регулятор расхода газа на высокие давления EL-FLOW High Pressure F-221M

Регулятор F-221M

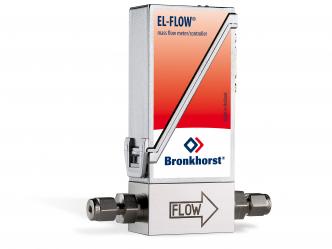

Лабораторный термомассовый расходомер газа на высокие давления EL-FLOW High Pressure F-121M

Измеритель F-121M

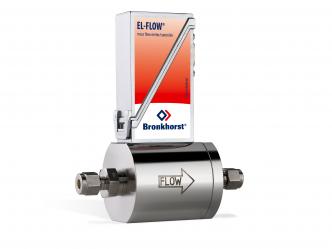

Лабораторный термомассовый расходомер газа на высокие давления EL-FLOW High Pressure F-122M

Измеритель F-122M

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

Лабораторные расходомеры EL-FLOW High-Pressure для применений с высоким рабочим давлением
(до 400 бар)

Приборы этой серии измеряют расход в широком диапазоне
от мин. 0,2...10 н.мл/мин до макс. 25...1250 н.л/мин с точностью 0,5% от показаний. При установке регулирующего клапана диапазон работы от мин. 0,2...10 н.мл/мин до макс. 2...100 н.л/мин. Расходомеры имеют лабораторное исполнение с классом пыле- и влагозащиты IP40. Приборы предназначены для работы в линиях с высоким рабочим давлением.

Расходомеры внесены в Государственный реестр СИ РФ

64700-16

Особенности

Применения

  • Аналитическое оборудование
  • Мониторинг газовых потоков в пищевой, химической и нефтехимической промышленности
  • Измерения потребления газа в газораспределительных системах для задач внутреннего учета
  • Процессы гидрогенизации
  • Подача газа в реакторы и автоклавы

Статья, объясняющая принцип действия расходомера EL-FLOW High-Pressure

Измерительная часть
Точность (калибровка при рабочих условиях) ± 0,5% от показаний плюс ± 0,1% от полной шкалы
Диапазон 1:50
Повторяемость < 0,2% от показаний
Время успокоения
(для регулятора)
1…4 с
Диапазон рабочих температур -10…70°С
Чувствительность к температуре нулевая точка - прим. 0,05% от полной шкалы/°С
диапазон - прим. 0,05% от показаний/°С
Герметичность проверено <2x10E-9 (мбар л/с) He
Чувствительность к положению макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Время прогрева 30 мин. для оптимальной точности
2 мин. для точности не хуже 2% от полной шкалы
 Механические параметры
Материал конструкции Нержавеющая сталь AISI 316L или аналогичные материалы
Максимальное рабочее давление 400 бар (абс.)
Соединения с трубопроводом компрессионного или торцевого типа
Уплотнения стандартно: Витон, по запросу: EPDM , FFKM (Kalrez)
Защита корпуса IP40
 Электрические параметры
Напряжение питания +15...24 В
Потребляемый ток Макс. 320 мА;
добавить 50 мА для Profibus, если установлен
Входной/Выходной сигналы 0…5 (10) В, 0(4)…20мА
Цифровая шина стандартно: RS232
дополнительно: Profibus-DP, PROFINET, DeviceNetTM, EtherCAT®, Modbus-RTU, Flowbus
 Электрические соединения
Аналоговый/RS232  9-ти пиновый разъем sub-D (папа)
Profibus-DP данные: 9-ти пиновый разъем sub-D (мама) ;
питание: 9-ти пиновый разъем sub-D (папа)
DeviceNetTM 5-ти пиновый M12 (папа)
EtherCAT® 2 x RJ45 (вх./вых.)
Modbus-RTU/Flowbus RJ45

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры

PN200/PN400 (диапазон давлений до 200 бар/400 бар)
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-120M/F-130M 0,2...10 н.мл/мин 0,3...15 н.мл/мин
F-121M/F-131M 0,3... 15 н.мл/мин 0,4...20 н.л/мин
F-122M/F-132M 0,2...10 н.л/мин 6...250 н.л/мин
F-123M/F-133M 4…200 н.л/мин 25...1250 н.л/мин

Регуляторы расхода

PN200 (диапазон давлений 200 бар)
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-220M 0,2...10 н.мл/мин 0,3...15 н.мл/мин
F-221M 0,3...0,15 н.мл/мин 0,4...20 н.л/мин

PN400 (диапазон давлений 400 бар)
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-230M 0,2...10 н.мл/мин 10...500 н.мл/мин
F-231M 0,01...0,5 н.л/мин 0,2...10 н.л/мин
F-232M 0,2...10 н.л/мин 2...100 н.л/мин
Схемы подключения
