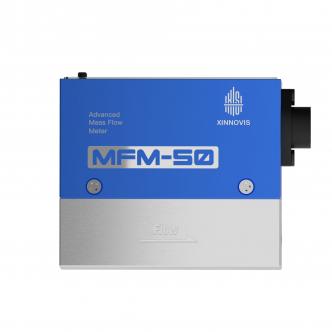

Измеритель расхода газа ротаметр MFM-50

Ротаметр MFM-50 с экраном

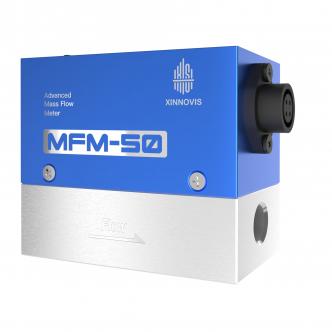

Измеритель расхода газа ротаметр MFM-50

Ротаметр MFM-50

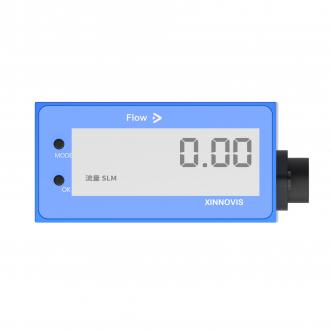

Экран измерителя расхода газа ротаметра MFM-50

Экран ротаметра MFM-50

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Электронные ротаметры MFM-50 для измерения массового расхода газов
Приборы этой серии работают в широком диапазоне расходов: от мин. 0,2...20 н.мл/мин до макс. 8...800 н.л/мин с точностью 1,5% от ВПИ. Показания расходомеров MFM-50 не зависят от давления и температуры газа в отличие от поплавковых ротаметров. Конструкция этих приборов позволяет легко заменять поплавковые ротаметры в технологических линиях.

Расходомеры газа Xinnovis MFM-50 разработаны для контроля и учета расхода технологических газов как в промышленных применениях, так и в рамках научных исследований. Приборы созданы на основе микроэлектромеханического сенсора (МЭМС), который обеспечивает высокую точность измерения и долговременную стабильность.

Приборы являются прямой альтернативой поплавковым ротаметрам, в отличие от которых они измеряют массовый расход, а не объемный. Показания MFM-50 не зависят от рабочих температуры и давления газа, а также угла установки прибора, в то время как поплавковые ротаметры должны устанавливаться строго вертикально.

Встроенный дисплей отображает рабочий газ и текущий расход. Также экран можно переключить на режим отображения показаний счетчика количества прошедшего газа. Расходомеры оснащены аналоговым и цифровым интерфейсом и могут легко встраиваться в автоматизированные системы управления.

Особенности

  • Точность до 1,5% от ВПИ
  • Широкий динамический диапазон 100:1
  • Долговременная стабильность
  • Быстрое время отклика (до 100 мс)
  • Предназначены для работы с чистыми, сухими, некоррозионными газами
  • Аналоговый выходной сигнал 4…20 мА
  • Цифровой интерфейс (RS485 Modbus RTU)
  • Встроенный счетчика количества прошедшего газа
  • Специализированное программное обеспечение «SmartFlow» для управления работой расходомера через ПК

Преимущества

  • Инновационный МЭМС-сенсор
  • Высокая точность измерения
  • Показания не зависят от ориентации расходомера в пространстве
  • Показания не зависят от температуры и давления газа
  • Высокое быстродействие
  • Удобное программное обеспечение

Применения

  • Технологический учет газов
  • Управления газовыми потоками в горелках
  • Нанесения покрытий при атмосферном давлении
  • Контроль подачи газа в системах резки и сварки металлов
  • Испытательное оборудование
  • Пищевая промышленность и производство напитков
Измерительная часть
Минимальный диапазон расходов 0,2…20 н.мл/мин Воздух, N2, O2, CO2, He, H2, Ar
Максимальный диапазон расходов 0,1…10 н.л/мин Воздух, N2, O2, CO2, He, H2, Ar
8...800 н.л/мин Воздух, N2
Точность (калибровка при рабочих условиях)

± 1,5% от ВПИ, при ВПИ ≤ 200 н.л/мин

± 2,0% от ВПИ, при ВПИ > 200 н.л/мин

Динамический диапазон 100:1 (1…100% ВПИ)
Повторяемость < 0,2% от показаний
Время отклика

10 мсек

Рабочие температуры 0…50°С
Рабочее давление < 1,2 МПа
Герметичность < 1x10-9 (мбар∙л/с) по He
Время прогрева 1 мин для оптимальной точности
Механические параметры
Материал конструкции Алюминий
Соединения с трубопроводом Компрессионного типа
Уплотнения

FKM (фторкаучук)

Защита корпуса IP40
Электрические параметры
Напряжение питания

8…24 В, шум не более 50 мВ

до 250 мА
Входной/Выходной аналоговый сигнал 4…20 мА
Цифровой интерфейс RS-485, протокол Modbus RTU
Соединения RJ45 (розетка)

Техническая спецификация может быть изменена производителем без предварительного уведомления
