Газовые расходомеры
CORI‑FLOW до 600 кг/ч

Добавить к сравнению

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

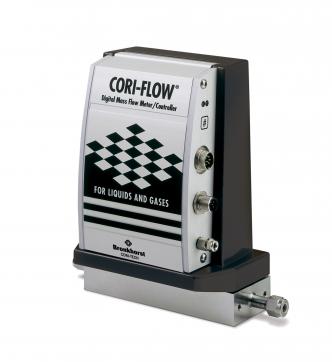

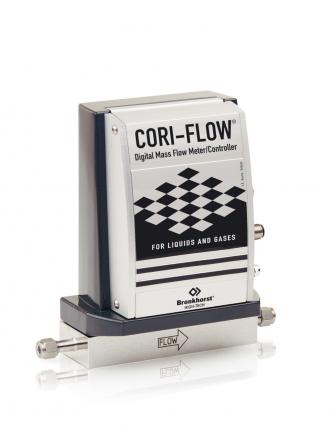

Серия CORI-FLOW для газов и жидкостей
была разработана для обеспечения высокой точности измерений массового расхода (до 0,2% от показаний + стабильность нуля для жидкостей, 0,5% от показаний + стабильность нуля для газов). В основе приборов CORI-FLOW лежит специальный датчик патентованной конструкции, позволяющий достичь высокой точности измерений даже при изменяющихся параметрах измеряемой среды (таких как давление, температура, плотность, проводимость и вязкость). Диапазоны расходов: от минимального 50...500 г/ч до максимального 6...600 кг/ч.

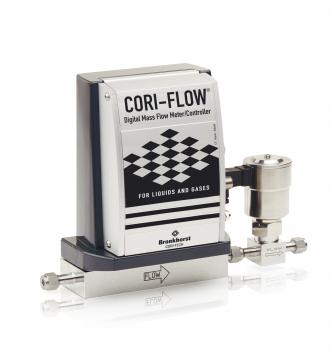

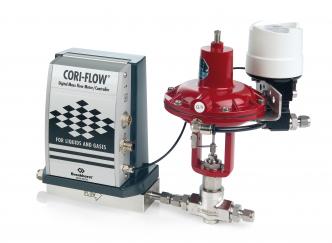

Регулирование расхода

Модульная конструкция регулирующего клапана позволяет менять его непосредственно в процессе работы без необходимости дополнительной настройки. Стандартный клапан является нормально-закрытым, доступные значения пропускной способности до Kv=1,5. Поставляются также нормально-открытые клапаны

Особенности

  • Прямые измерения массового расхода
  • Быстрое время отклика
  • Высокая точность (до 0,2% от показаний + стабильность нуля для жидкостей, 0,5% от показаний + стабильность нуля для газов)
  • Высокая стабильность
  • Все контактирующие со средой элементы выполнены из нержавеющей стали
  • Защита корпуса IP65 (опция: ATEX кат. 3, зона 2)
  • Аналоговый и цифровой интерфейсы
  • Встроенный ПИД регулятор для управления регулирующим клапаном или насосом
  • Встроенный счетчик расхода или порций

Применения

  • Обработка поверхности
  • Энергетика (топливные элементы)
  • Полупроводниковая промышленность
  • Химическая промышленность
  • Фармацевтическая промышленность
  • Пищевое производство
Параметры сенсора
Точность Жидкость 0,2% от номинала, диапазон 1…100%
Газ 0,5% от номинала, диапазон 1…100%
Диапазоны расхода измерителя (в кг/ч)
  M54 M55
Макс. полная шкала 100 600
Мин. полная шкала (жидкость) 5 20
Мин. полная шкала (газ) 10 50
Рекомендуемый минимальный расход 0,2 0,5
Стабильность нуля < 0,05 < 0,1
Воспроизводимость 0,1% от номинала (при использовании цифрового интерфейса)
Положение монтажа предпочтительное положение монтажа при работе с жидкостями – верхней частью вниз
Предельные параметры регулятора
Диапазон регулирования 2...100% (с эластомерными уплотнениями)
Автоматическое отключение клапан закрывается при сигнале задания ниже 1,6%
Жидкости и газы любые чистые однородные соединения, не реагирующие с нержавеющей сталью AISI 316 (или Hastelloy-C22)
Падение давления на регуляторе рекомендуемое значение ∆P на регулирующем клапане составляет не менее 50% от общего ∆P на приборе для жидкостей и газов
Время успокоения приблизительно 0,5 с
Механические параметры
Соединения станд. 1/4” торцевое уплотнение, или 1/8”, 1/4” или 6 мм компрессионного типа; др. по заказу
Материал конструкции (конт. со средой элементы) нержавеющая сталь AISI 316 или аналогичные; опционально для М53/М54: Hastelloy-C22
Вес расходомер: прим. 3,1 кг расходомер + встроенный клапан: 4,4 кг (макс.)
Защита корпуса расходомер: IP65 (пыле- и влагозащита); регулятор: по требованию
Герметичность < 2x10-9 мбар л/с Не
Тестирование по давлению 1,5 от значения, указанного покупателем в качестве рабочего
Макс. рабочее давление 100 бар
Диапазон рабочих температур (окружающая и среды) 0...70°C – стандарт, 0...120°C (с удаленной электроникой), 130°C разрешено не более 1ч при использовании CIP (Clean-In-Place) - систем безразборной мойки оборудования
Электрические параметры
Напряжение питания 15…24 В ± 10%
Потребляемый ток (измеритель) ок. 80 мА при 15 В
клапан, если установлен макс. 250 мА при +15В
Выходные сигналы аналоговый 0…5(10) В, мин. нагрузка 2 кОм 0(4)…20 мА (активн.), макс. нагрузка 375 Ом
цифровой Profibus-DP®, DeviceNet™, FLOW-BUS, RS232, Modbus-RTU
Выходные сигналы (управляющие) аналоговый 0…5(10)В, нагрузка 424кОм
0(4)…20мА (пассивн.), нагрузка 250 Ом
цифровой Profibus-DP®, DeviceNet™, FLOW-BUS, RS232, Modbus
Разъемы   "папа", 8-pin Amphenol для питания, аналоговых сигналов, RS232 и питания
дополнительно стандартный М12 для Profibus-DP® («мама») или DeviceNet™/FLOW-BUS («папа»)/Modbus («папа»)
CE маркировка

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры (возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода
минимальный максимальный
M53 50...500 г/ч 0,2...10 кг/ч
M54 0,2...5 кг/ч 1...100 кг/ч
M55 0,5...20 кг/ч 6...600 кг/ч

Регуляторы расхода (измеритель+клапан)
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода
минимальный максимальный
M53+клапан 50...500 г/ч 0,2...10 кг/ч
M54+клапан 0,2...5 кг/ч 2...100 кг/ч
M55+клапан 0,5...20 кг/ч 12...600 кг/ч

Цены на серию расходомеров/регуляторов «Кориолисовые на большие расходы CORI‑FLOW»



Расходомеры

Модель

Цена

M53

по запросу

M54

от 6050 €

M55

от 6630 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
