Новая серия цифровых систем индикации, управления и питания E‑8000
предназначена для работы с цифровыми измерителями и регуляторами расхода и давления. Каждый модуль серии Е‑8000 имеет один или два цветных жидкокристаллических (ЖК) экрана для индикации измеренных/суммарных значений, а также меню, которое позволяет пользователю легко изменять значения уставки, сбрасывать счетчик, переключаться между сохраненными в приборе калибровками и множество других функций.

Особенности:

  • Яркий ЖК экран 1,8" с широким углом обзора
  • Удобное меню, 4 кнопки управления
  • Индикация / управление / конфигурация:
    • измеренного значения (в единицах измерения или в %)
    • уставки
    • суммарного потока
    • среды / пользовательской метки
    • характеристик регулирования
    • установок цифровой шины
    • функций сигнализации (мин./макс., отклика, счетчика)
    • выбора среды (до 8 калибровок, записанных в ИРГ/РРГ)

Многоканальное исполнение

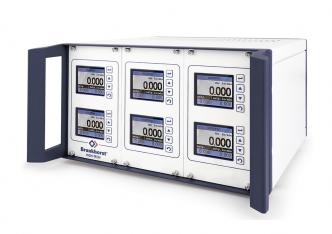

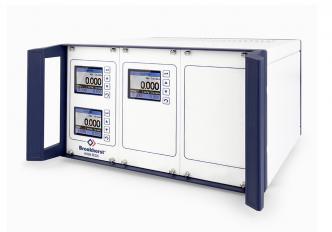

Приборы E-8000 обладают модульной архитектурой, что позволяет легко собирать многоканальные блоки в конфигурациях корпуса 1/2 19" и 19" (для монтажа в стойку или настольное исполнение). Количество приборов, питание которых может обеспечить блок, определяется конфигурацией корпуса и типом прибора (измеритель/регулятор). Блоки с корпусом 1/2 19" оснащаются одним источником питания, блоки с корпусом 19" - двумя. В большинстве случаев один источник питания обеспечивает работу до четырех приборов.

Исполнение для CEM-систем

Для систем смешения и испарения (CEM) разработаны одноканальные модули управления температурой испарителя, которые могут устанавливаться в кассетный корпус, 1/2 19" или 19" корпуса. Этот модуль может оснащаться системой индикации и управления, а также различными вариантами цифровых шин.

Новинка! E-8000 PID

Система E-8000 PID, имеет встроенный PID-регулятор, который позволяет создать регулирующее или дозирующее устройство на основе внешнего датчика и активатора. E-8000 PID работает с унифицированными управляющими сигналами: 0...5 (10) В, 0 (4)...20 мА, имеет частотный и импульсный выход. К E-8000 PID можно подключать датчики и клапаны (активаторы) как компании Bronkhorst®, так и сторонних производителей. Встроенный экран позволяет на месте оперативно настраивать параметры PID-закона. Доступна установка интерфейса цифровой шины.(DeviceNetTM, PROFIBUS DP, PROFINET, Modbus-RTU/ASCII, EtherCAT®, FLOW-BUS)

Механические параметры:

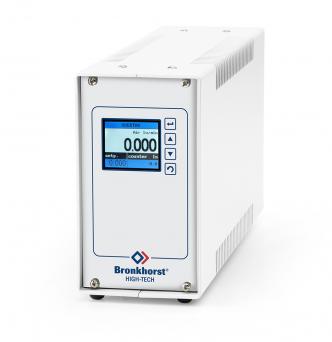

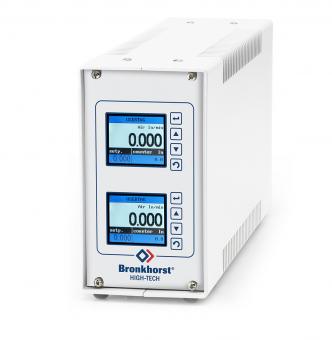

  • 1 или 2-канальный настольный корпус (1 модуль)
  • 1 или 2-канальный кассетный корпус для монтажа в стойку (1 модуль)
  • 1/2 19" настольный корпус (макс. 3 модуля)
  • 1/2 19" корпус для монтажа в стойку (макс. 3 модуля)
  • 19" настольный корпус (макс. 6 модулей)
  • 19" корпус для монтажа в стойку (макс. 6 модулей)
  • В качестве опции для корпусов 1/2 19" и 19" могут быть установлены фронтальные ручки или ручки для переноски

Электрические параметры:

  • Входное напряжение ~100…240В (50...60 Гц)
  • Выходной сигнал/сигнал уставки: Цифровой: FLOW-BUS (RS-485) или RS-232
  • Опция только для СЕМ модулей: PROFIBUS DP, DeviceNet™, Modbus или EtherCAT® интерфейс
  • Sub. D-разъем для соединения RS-232
  • RJ45-соединение для подключения к шине FLOW-BUS
  • Источник питания 24 В; 1,25 А; мощность 30 Вт
