Лабораторные расходомеры на низкие перепады давления EL-FLOW Low-∆P

Добавить к сравнению

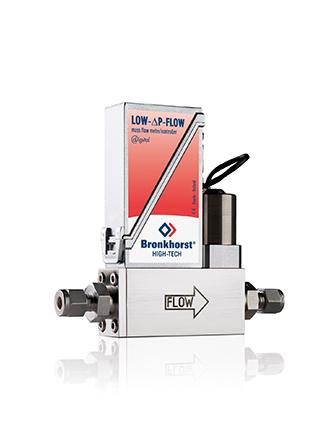

Регулятор F-202EV

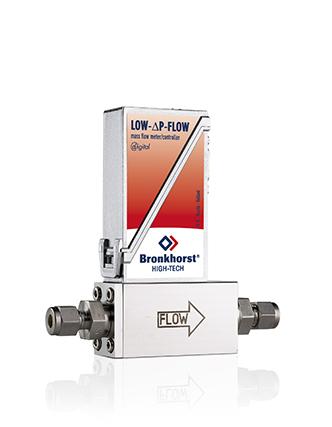

Измеритель F-102E

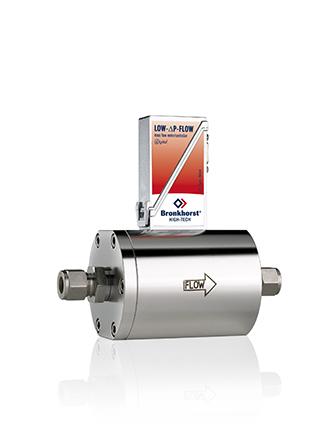

Измеритель F-103E

Измеритель F-101d

Заказать Быстрый заказ
Для заказа нужно ответить на несколько вопросов
Лабораторные расходомеры EL-FLOW Low-∆P для задач с малыми допустимыми перепадами давления
Для ряда применений при измерении или регулировании массового расхода газов допустим и/или возможен только маленький перепад давления на приборе. Для такого рода задач и лабораторных условий специалисты Bronkhorst® разработали измерители и регуляторы расхода газа серии EL-FLOW LOW-∆P (корпус IP40), в которых сопротивление потоку минимизировано за счет специальной конструкции датчика и капилляра. Лабораторные расходомеры такой конструкции позволяют измерять и регулировать расход от мин. 0,2...10 н.мл/мин до макс. 4...200 н.л/мин. Прибор внесен в государственный реестр средств измерения.

Особенности

  • Очень низкий перепад давления на приборе
  • Могут работать с агрессивными газами
  • Уменьшен риск загрязнения прибора
  • Легкость очистки
  • Электрохимическая полировка всех поверхностей

Применения

  • Отбор проб воздуха в помещении и на открытом пространстве
  • Детектирование утечек газов
  • Измерение потребления газа, например, природного газа, или в газораспределительных системах низкого давления
  • Контроль дожига

Регулирование расхода

Для регулирования массового расхода с малым перепадом давления применяются регуляторы LOW-∆P-FLOW в компактном исполнении со встроенными клапанами. В зависимости от условий, максимальный диапазон для этих моделей составляет 1...50 н.л/мин по воздуху.

Для регулировки больших расходов при очень низких перепадах давления компания Bronkhorst High-Tech разработала специальные регулирующие клапаны с компенсирующими давление сильфонами (модели F-004AC/F-004AI/F-004BI). Эти регулирующие клапаны подсоединяются к измерителю отдельно, при этом электронная часть измерителя обеспечивает управление клапаном с помощью встроенного ПИ регулятора.

Измерительная часть
Точность и линейность ± 1% от полной шкалы
Диапазон 1:50 (2...100%)
Повторяемость < 0,2 % от показаний
Время успокоения (для регулятора) Стандартно: 2...3 с
Стабильность регулирования < ± 1% от полной шкалы (для расхода 1н.л/мин N2)
Диапазон рабочих температур -10…70°С
Максимальное рабочее давление 10 бар
Чувствительность к температуре 0,1%/°С от полной шкалы
Чувствительность к давлению 0,1%/бар (для N2)
Герметичность (по гелию) проверено < 2x10E-9 мбар л/с (He)
Положение монтажа горизонтальное
Время прогрева 30 мин. для оптимальной точности;
2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции (пов-ти, контактирующие со средой) Нержавеющая сталь, другие по заказу
Уплотнения стандартно: Витон
EPDM, FFKM (Kalrez) по запросу
Соединение с трубопроводом компрессионного или торцевого типа;
межфланцевое для серии F-106;
фланцы DIN или ANSI для серии F-107
Защита корпуса IP40
Электрические параметры
Напряжение питания  +15…24В
Потребляемый ток Измеритель: 70мА
Регулятор: макс. 320мА
Добавить 50мА для Profibus
Входной/Выходной сигналы 0...5(10) В, 0(4)...20 мА
Цифровая шина стандартно: RS232
дополнительно: FLOW-BUS, Profibus DP, DeviceNet™, Modbus

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-100D 0,2...10 н.мл/мин 0,4...20 н.мл/мин
F-101D 0,42...21 н.мл/мин 42...2100 н.мл/мин
F-101E 0,028...1,4 н.л/мин 0,24...12 н.л/мин
F-102D 0,28…14 н.л/мин 0,5…25 н.л/мин
F-102E 0,17...8,5 н.л/мин 1...50 н.л/мин
F-103D 0,8…40 н.л/мин 3…150 н.л/мин
F-103E 0,9...45 н.л/мин 4...200 н.л/мин

Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
F-200DV 0,2...10 н.мл/мин 0,4...20 н.мл/мин
F-201DV 0,42...21 н.мл/мин 42 ... 2100 н.мл/мин
F-201EV 0,028...1,4 н.л/мин 0,24...12 н.л/мин
F-202DV 0,28…14 н.л/мин 0,5…25 н.л/мин
F-202EV 0,17...8,5 н.л/мин 1...50 н.л/мин

Типичные комбинации расходомера и сильфонного клапана
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
F-102E + F- 004AC-LU До 1…50 н.л/мин Kv-max 0,3
F-103E + F- 004BI-IV До 4…200 н.л/мин Kv-max 1,0
Описания моделей

Цены на серию расходомеров/регуляторов «Лабораторные низкие перепады давлений EL-FLOW Low-dP»



Расходомеры

Модель

Цена

F-100D

от 1460 €

F-101D

от 1390 €

F-101E

от 1390 €

F-102D

от 1990 €

F-102E

от 1850 €

F-103D

от 3190 €

F-103E

от 3050 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода

Модель

Цена

F-200DV

от 1740 €

F-201DV

от 1660 €

F-201EV

от 1660 €

F-202DV

от 2620 €

F-202EV

от 2490 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
