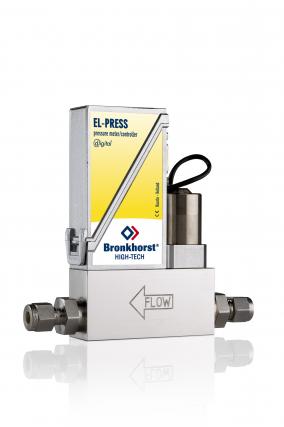

Регулятор P-602CV

Акция лето-осень 2017

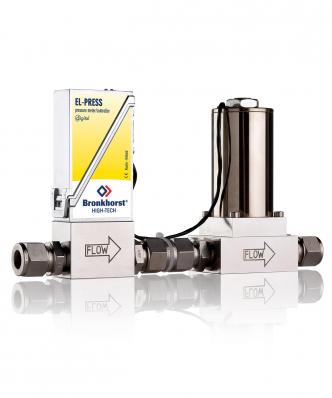

Измеритель P-502С с клапаном F-004AC

Акция лето-осень 2017

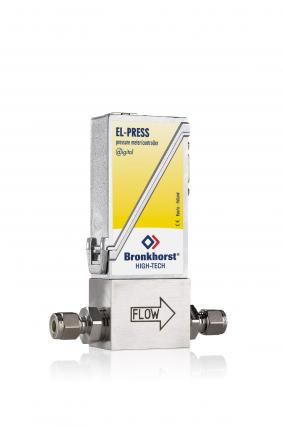

Измеритель P-502С

Акция лето-осень 2017

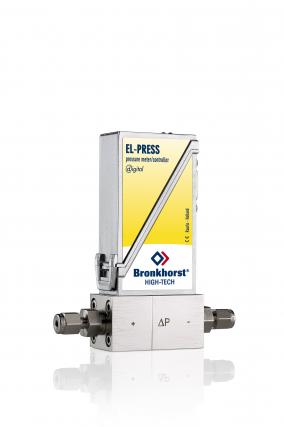

Измеритель P-506С

Акция лето-осень 2017

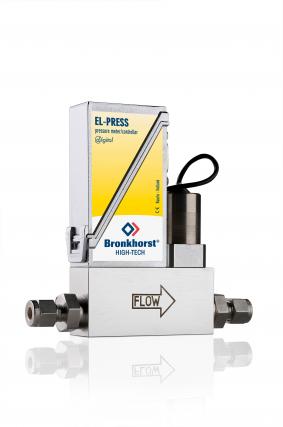

Регулятор P-702CV

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

Лабораторные цифровые измерители и регуляторы давления EL-PRESS

Приборы этой серии работают в диапазоне давлений:
от мин. 2...100 мбар до макс. 8...400 бар (абсолютное или избыточное), а также 0,3...15 бар (дифференциальное давление) с точностью 0,5% от полной шкалы. Измерители и регуляторы давления имеют лабораторное исполнение с классом пыле- и влагозащиты IP40. Приборы могут комплектоваться встроенным или отдельно стоящим клапаном для автоматической регулировки давления.

Расходомеры внесены в Государственный реестр СИ

37924-08

Регулирование давления

Регулирующий клапан имеет модульную конструкцию и может быть заменен пользователем "в полевых условиях" без дополнительной регулировки. В стандартной комплектации клапан является нормально закрытым и обеспечивает величины пропускной способности (Kv) до 6,0. Также поставляются приборы с нормально открытыми клапанами.

Особенности

  • Проточный дизайн
  • Компактная сборка
  • Стабильное регулирование даже при изменяющихся условиях процесса
  • модели для высокого давления (до 400 бар)
  • вариант с полностью металлическими уплотнениями
  • высокая точность и воспроизводимость измерений
  • Прибор внесен в государственный реестр средств измерения.

Применения

  • Газовая и жидкостная хроматография
  • Биотехнологии
  • Система поддержания давления в испарителе (MOCVD оборудование)
  • Контроль давления защитного газа в процессах литья
Измерительная/регулирующая часть
Точность (включая линейность) ± 0,5% от полной шкалы
Диапазон Измерение: 1:50 (2…100% )
Регулирование (при диапазоне изменения расхода 1:50):
P-602CV/P-602CM/P-612CV: 1:20
P-702CV/P-702CM/P-712CV: 1:5
Повторяемость ≤ 0,1% от показаний
Время отклика датчика 2 мс
Стабильность регулировки ≤ ± 0.05% от полной шкалы (для 1 н.л/мин N2 при определенном объеме)
Диапазон рабочих температур -10…70°С
Чувствительность к температуре 0,1% от полной шкалы/°С
Герметичность проверено <2x10-9 (мбар л/с) He
Чувствительность к положению
(при изменении положения на 90o)
< 0,3 мбар (абс. / изб.)
< 6 мбар (дифф.)
Время прогрева незначительно
Механические параметры
Материал конструкции Нержавеющая сталь 316L или аналогичные материалы
Соединения компрессионного или торцевого типа
Уплотнения Viton® (стандартно), EPDM , FFKM (Kalrez®), др.
Защита корпуса IP40
Электрические параметры
Напряжение питания 15...24 В
Потребляемый ток измеритель: макс. 115 мА
регулятор: макс. 385 мА
при наличии Profibus добавить 50 мА
Выходной сигнал/уставка 0…5(10)В, мин. нагрузка > 2 кОм
0(4)…20мА, макс. нагрузка <375 Ом
Цифровые сигналы стандартно
дополнительно
RS232
FLOW-BUS, PROFIBUS DP, DeviceNet™, Modbus-RTU
Разъемы аналоговый/RS232
Profibus-DP

DeviceNet™:
Modbus-RTU / FLOW-BUS
9-пиновыйй D-разъем (папа);
шина - 9-пиновыйй D-разъем (мама);
питание - 9-пиновыйй D-разъем (папа);
5-пиновый разъем M12 (папа)
RJ45

Техническая спецификация может быть изменена производителем без предварительного уведомления

Измерители давления

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений
минимальный максимальный
P-502C (абс. / изб.) 2...100 мбар 1,28...64 бар
P-512C (абс. / изб.) 1,28 ... 64 бар 2...100 бар
P-522C (абс. / изб.) 2...100 бар 4...200 бар
P-532C (абс. / изб.) 4...200 бар 8...400 бар
P-506C (дифф.) 2...100 мбар 0,3...15 бар

Регуляторы давления

(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны давлений
минимальный максимальный
P-602C / P-602CV (после себя)  5...100 мбар 3,2...64 бар
P-612C / P-612CV (после себя) 3,2...64 бар 5...100 бар
P-702C / P-702CV (до себя) 20...100 мбар 12,8...64 бар
P-712C / P-712CV (до себя) 12,8...64 бар 20...100 бар

Для более высоких давлений (до 400 бар) необходимо использовать внешний регулирующий клапан.
