Взрывозащищенные расходомеры CCFE IN FLOW для высокоточного измерения и регулирования массового расхода газов
Серия расходомеров и регуляторов расхода газов во взрывозащищенном корпусе CCFE-IN-FLOW появилась в результате совместной работы компании Сигм плюс инжиниринг и санкт-петербужского завода взрывозащищенного оборудования Кортем-Горэлтех. Приборы серии CCFE-IN-FLOW предназначены для измерения и регулирования расходов газов в условиях взрывоопасных зон класса 1 и 2 помещений и наружных установок. Приборы позволяют измерять и регулировать расходы газа в диапазонах от минимального 0,014...0,7 н.мл/мин до максимального 10…500 н.м3/ч.

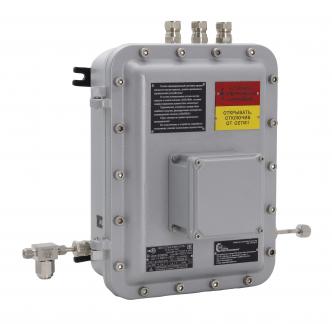

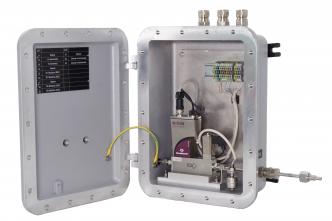

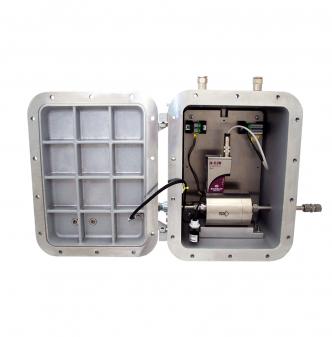

Конструктивно устройства CCFE-IN-FLOW представляют собой взрывозащищенный корпус CCFE (степень защиты от внешних воздействий – не менее IP66), внутри которого установлен измеритель/регулятор массового расхода IN-FLOW.

Взрывозащита:

Измерители и регуляторы расхода газов и жидкостей во взрывозащищенном корпусе серии CCFE-FLOW соответствуют ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99 (МЭК 660079-1-98), ГОСТ 22782.3-77, имеют маркировку взрывозащиты 1ExdsIIBT6+H2X, степень защиты от внешних воздействий IP66 и работают в диапазоне температур окружающей среды -60…+40°С. Это подтверждено сертификатом соответствия № РОСС RU.ГБ05. В03421 (Решение 7 от 10.12.2012) и разрешением на применение № РРС 00-044017.

Применения:

  • Газоразделительные системы
  • Каталитические установки
  • Установки органического синтеза
  • Измерения потребления газа в системах технологического учета

Характеристики взрывозащищенного корпуса

Материал корпуса  коррозиестойкий модифицированный алюминиево- кремниевый сплав GALSi13 марки "KSi13"
Класс взрывозащиты 1ExdsIIBT6+H2X
Защита от внешних воздействий  IP66
Рабочий диапазон температур окружающей среды -60…+40 °С
Химическая стойкость устойчив к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты.
Срок эксплуатации (помещение/улица) 25/20 лет

Характеристики расходомера/регулятора

Точность (калибр. при рабочих условиях) ±0,5% от показ. плюс ±0,1% от полн. шкалы
Повторяемость <0,2% от показаний
Диапазон рабочих температур среды -10...+70°С
Максимальное рабочее давление до 100 бар
Материал, контактирующий со средой нерж. сталь AISI 316L или аналог
Соединение с трубопроводом компрессионного, торцевого типа, под приварку
Напряжение питания 15...24 В



Расходомеры (PN100) / Регуляторы (PN64, PN100)
(возможен выбор любых промежуточных диапазонов)

  Диапазоны расхода (по воздуху)
Модель измерителя/регулятора минимальный максимальный
F-110CI / F-200CI, F-210CI 0,014…0,7 млн/мин 0,06…9 / 0,18…9 млн/мин
F-111BI / F-201CI, F-211CI 0,16…8 млн/мин 0,16…25 лн/мин
F-111AI / F-201AI, F-211AI 0,4…20 лн/мин 0,6…100 лн/мин
F-112AI / F-202AI, F-212AI 0,8…40 лн/мин 1,4…250 лн/мин
F-113AI / F-203AI, F-213AI 4…200 лн/мин 8…1670 лн/мин
F-116AI / F-206AI, F-216AI 0,4…20 м3н 4…200 м3н
F-116BI / F-206BI, F-216BI 1…50 м3н 10…500 м3н
