Промышленные расходомеры на высокие давления
IN-FLOW High-Pressure
Промышленные расходомеры IN-FLOW High-Pressure для применений с высоким рабочим давлением
(до 700 бар)
Приборы этой серии измеряют расход в широком диапазоне:
от мин. 0,2...10 н.мл/мин до макс. 10...500 н.м3/ч с точностью 0,5% от показаний. При установке регулирующего клапана диапазон работы от мин. 0,2...10 н.мл/мин до макс. 2...100 н.л/мин. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP65. Приборы предназначены для работы в линиях с высоким рабочим давлением.
Расходомеры внесены в Государственный реестр СИ РФ
64700-16
Особенности
- Высокая точность (стандартно 0,5% от показаний плюс 0,1% от полной шкалы)
- Рабочее давление 700 бар
- Пылевлагозащищенный корпус (IP65)
- Опция: сертификация ATEX для Зоны 2, кат. 3
- Компактная модульная конструкция
- Отсутствие подвижных частей
Применения
- Мониторинг газовых потоков в пищевой, химической и нефтехимической промышленности
- Измерения потребления газа в газораспределительных системах для задач внутреннего учета
- Детектирование утечек газов через объекты
- Процессы гидрогенизации
- Подача газа в реакторы и автоклавы
Статья, объясняющая принцип действия расходомера IN-FLOW High-Pressure
| Измерительная часть | |
| Точность (калибровка при рабочих условиях) | ± 0,5% от показаний плюс ± 0,1% от полной шкалы |
| Диапазон | 1:50 |
| Повторяемость | < 0,2 % от показаний |
| Время успокоения (для регулятора) | 1…4 с |
| Диапазон рабочих температур | -10…70°С |
| Чувствительность к температуре | нулевая точка - прим. 0,05% от полной шкалы/°С диапазон - прим. 0,05% от показаний/°С |
| Герметичность | проверено <2x10E-9 (мбар л/с) He |
| Чувствительность к положению | макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90° |
| Время прогрева | 30 мин. для оптимальной точности 2 мин. для точности не хуже 2% от полной шкалы |
| Механические параметры | |
| Материал конструкции | Нержавеющая сталь AISI 316L или аналогичные материалы |
| Максимальное рабочее давление | 700 бар (абс.) |
| Соединения с трубопроводом | компрессионного или торцевого типа |
| Уплотнения | стандартно: Витон, по запросу: EPDM , FFKM (Kalrez) |
| Защита корпуса | IP65 |
| Электрические параметры | |
| Напряжение питания | +15…24В |
| Потребляемый ток | Макс. 320 мА добавить 50 мА для Profibus, если установлен |
| Входной/Выходной сигналы | 0...5(10) В, 0(4)...20 мА |
| Цифровая шина | стандартно: RS232 дополнительно: Profibus-DP, PROFINET, DeviceNetTM, Modbus-RTU, Flowbus |
| Электрические соединения | |
| Аналоговый/RS232 | 9-ти пиновый разъем sub-D (папа) |
| Profibus-DP | данные: 9-ти пиновый разъем sub-D (мама) ; питание: 9-ти пиновый разъем sub-D (папа) |
| DeviceNetTM | 5-ти пиновый M12 (папа) |
| EtherCAT® | 2 x RJ45 (вх./вых.) |
| Modbus-RTU/Flowbus | RJ45 |
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры PN200/PN400/PN700 (диапазон давлений до 200 бар/400 бар/700 бар)
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |||
| PN200 | PN400 | PN700 | минимальный | максимальный |
| F-120MI | F-130MI | 0,2...10 н.мл/мин | 0,3...15 н.мл/мин | |
| F-121MI | F-131MI | 0,3... 15 н.мл/мин | 0,4...20 н.л/мин | |
| F-141MI | 0,3... 15 н.мл/мин | 2...100 н.л/мин | ||
| F-122MI | F-132MI | 0,3... 15 н.л/мин | 5...250 н.л/мин | |
| F-142MI | 3...150 н.л/мин | 5...250 н.л/мин | ||
| F-123MI | F-133MI | F-143MI | 4...200 н.л/мин | 25...1250 н.л/мин |
| F-126AI | F-136AI | 0,3… 15 н.м3/ч | 4...200 н.м3/ч | |
| F-126BI | F-136BI | 1…50 н.м3/ч | 10...500 н.м3/ч | |
Регуляторы расхода PN200 (диапазон давлений 200 бар)
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |
| F-221MI | 0,3...0,15 н.мл/мин | 0,4...20 н.л/мин |
Регуляторы расхода PN400/PN700 (диапазон давлений до 400 бар/700 бар)
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | ||
| PN400 | PN700 | минимальный | максимальный |
| F-230MI | F-240MI | 0,2...10 н.мл/мин | 10...500 н.мл/мин |
| F-231MI | F-241MI | 0,01...0,5 н.л/мин | 0,2...10 н.л/мин |
| F-232MI | F-242MI | 0,2...10 н.л/мин | 2...100 н.л/мин |
Цены на серию расходомеров/регуляторов «Промышленные на высокие давления IN-FLOW High-Pressure»
Расходомеры PN200 / PN400 / PN700 (диапазон давлений до 200 бар / 400 бар / 700 бар)
|
Модель |
Цена |
|
F-120MI/F-130MI |
от 2610 € / от 2890 € |
|
F-121MI/F-131MI/F-141MI |
от 2270 € / от 2550 € / 2870 € |
|

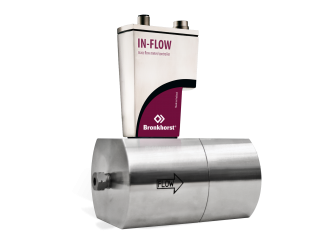

F-122MI/F-132MI/F-142MI |
от 2580 € / от 2860 € / 3800 € |
|
F-123MI/F-133MI/F-143MI |
от 3960 € / от 4230 €/ 5670 € |
|
F-126AI/F-136AI |
от 5540 € / по запросу |
|
F-126BI/F-136BI |
от 8970 € / по запросу |
Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».
Регуляторы расхода PN200 (диапазон давлений до 200 бар)
|
Модель |
Цена |
|

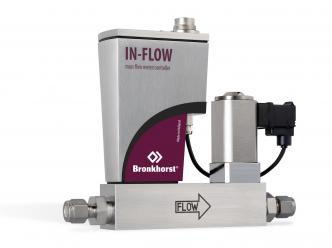

F-221MI |
от 2460 € |
Регуляторы расхода PN400 / PN700 (диапазон давлений до 400 бар / 700 бар)
|
Модель |
Цена |
|

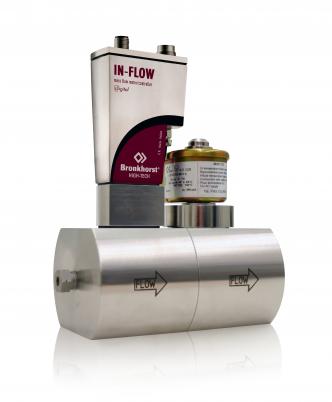

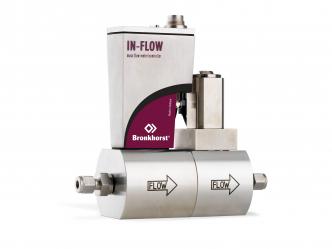

F-230MI/F-240MI |
от 4700 € /от 6070 € |
|
F-231MI/F-241MI |
от 4560 € /от 5810 € |
|
F-232MI/F-242MI |
от 4560 € /от 5810 € |
Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».
В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
