Ультразвуковые расходомеры ES‑FLOW от 2 до 1500 мл/мин

Добавить в избранное

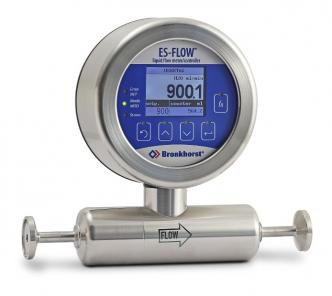

Измеритель ES-103I

Измеритель ES-103I

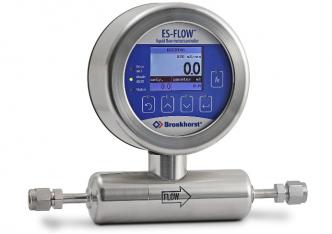

Измеритель ES-113I

Измеритель ES-113I

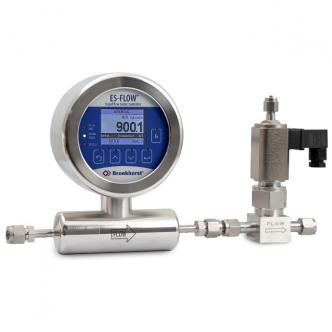

Регулятор ES-113I с клапаном C2I

Регулятор ES-113I с клапаном C2I

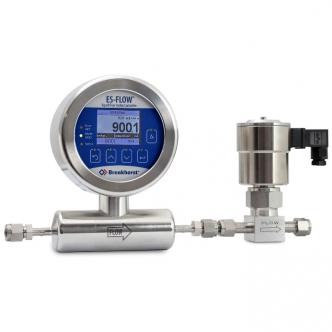

Регулятор ES-113I с клапаном C5I

Регулятор ES-113I с клапаном C5I

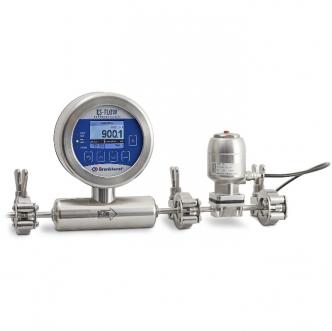

Регулятор ES-103I с клапаном GEMU

Регулятор ES-103I с клапаном GEMU

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ

Универсальные расходомеры ES-FLOW c локальным управлением для измерения и регулирования малых расходов жидкости

Приборы этой серии работают в уникально низком для ультразвуковых расходомеров диапазоне: от мин. 2...100 мл/мин до макс. 30...1500 мл/мин с точностью 0,8% от показаний. Показания приборов не зависят от типа измеряемой жидкости. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP66 и комплектуются встроенной системой индикации и управления. Расходомеры могут поставляться вместе с клапаном, обеспечивающим регулирование расхода/дозирование.

Ультразвуковые расходомеры серии ES-FLOW ™ обеспечивают измерение и регулирование объемного расхода жидкостей. Приборы используют инновационный принцип измерения на основе распространения ультразвуковых волн в прямой трубке малого сечения. На вкладке «Видео» Вы можете посмотреть ролик, показывающий принцип работы расходомера ES-FLOW. Приборы обладают широким динамическим диапазоном измерения, их показания не зависят от плотности, температуры или вязкости измеряемой жидкости.

Расходомеры моделей ES-1X3I оснащаются ярким ЖК-дисплеем и емкостным сенсорным экраном для настройки параметров. В частности, эта система индикации и управления позволяет отображать текущий расход и показания счетчика, настраивать работу сигнализации, задавать уставку (для регуляторов). Расходомеры имеют встроенный ПИД-регулятор, формирующий управляющий сигнал для отдельно устанавливаемого регулирующего клапана или насоса.

Расходомеры ES-FLOW ™ модель ES-103I комплектуются фланцами TriClamp с орбитальной сваркой для санитарно-гигиенических и пищевых применений. Эти приборы имеют сертификацию 3-A Sanitary Standards и соответствует самым высоким гигиеническим стандартам. Максимальное рабочее давление приборов ES-103I составляет 10 бар. Расходомеры ES-FLOW ™ модель ES-113I оснащаются фитингами компрессионного типа с орбитальной сваркой, что делает эти приборы пригодными для работы при давлениях до 100 бар.

Цифровая управляющая плата приборов серии Bronkhorst® ES-FLOW ™ обеспечивает высокую точность, отличную температурную стабильность и быстрый отклик. Основная цифровая плата содержит все основные функции, необходимые для измерения и регулирования расхода. По умолчанию расходомеры имеют цифровой интерфейс RS232, позволяющий управлять их работой от ПК, а также унифицированный аналоговый вводной / выходной сигнал. Опционально может быть установлен дополнительный интерфейс для обеспечения протоколов связи CANopen®, DeviceNet ™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII или TCP / IP, EtherNet / IP, POWERLINK или FLOW-BUS.



Регулирование расхода

Регулирование расхода осуществляется внешним регулирующим клапаном. Стандартный клапан прямого действия (модель C2I или C5I) является нормально-закрытым и работает при давлениях до 100 бар. Клапан C2I снабжен дополнительным штуцером, который позволяет на этапе запуска удалить из системы воздух или другой газ.

Расходомер ES-FLOW модель ES-103I MkII с пневматическим диафрагменным клапаном GEMÜ 650 — отличный гигиеничный регулятор расхода для широкого спектра применений на рынке продуктов питания и напитков. Клапан GEMÜ также имеет 3-A сертификацию.



Особенности

  • Быстрые и точные измерения
  • Отсутствие движущихся частей
  • Малое падение давления на расходомере
  • Малый внутренний объем
  • Показания расхода не зависят от состава рабочей жидкости, ее плотности, температуры и вязкости
  • Встроенная система индикации и управления
  • Защита корпуса IP66
  • Санитарно-гигиеническое исполнение с сертификацией A Sanitary Standards для ES-103I
  • Рабочее давление вплоть до 100 бар



Применения

  • Полупроводниковая промышленность
  • Фармацевтическая промышленность
  • Пищевая промышленность (ароматизаторы, добавки)
  • Биотехническая промышленность
  • Аналитические лаборатории
  • Покрытие термическим напылением

и многие другие отрасли, которые требуют точной работы с жидкостями, например, измерение расхода топлива, дозирование красителей или смазочных материалов.

Технические характеристики

Точность измерения объемного расхода

±0,8% от показаний ± 0,4 мл/мин

Воспроизводимость

± 0,1% от показаний ± 0,05 мл/мин

Динамический диапазон

Аналоговый интерфейс: 1:50 (2…100%)

Цифровой интерфейс: 1:750

Рабочая среда

Жидкости, в которых скорость звука попадает в диапазон от 1000 до 2000 м/с

Показания не зависят от состава жидкости; измерение расхода непроводящих жидкостей

Типичное время отклика датчика (t98%)

200 мс

Длительность цикла измерения

≤ 10 мс

Температура измеряемой среды

-10 … 90 °C

Температура окружающей среды

10 … 60 °C

Чувствительность к положению монтажа

Пренебрежимо мала

Точность измерения температуры

± 1 °C



Механические параметры

Датчик

Прямая трубка

Материал конструкции, контактирующие со средой

нержавеющая сталь 316L

Шероховатость внутренней поверхности

Ra < 0,8 мкм

Рабочее давление

ES-103I: 10 бар (абс)

ES-113I: 100 бар (абс)

при Tокруж = 15…35°C, |Tокруж - Tжидк| ≤ 25°C;

при более высоких температурах требуется консультация с поставщиком

Соединения с трубопроводом

ES-103I: фланцы TriClamp

ES-113I: 3 мм, 6 мм, 1/8”, 1/4” OD компрессионного типа или 1/4” OD торцевого типа

Внутренние уплотнения

Нет

Вес

Измеритель: 1,3 кг;

Регулятор: по запросу

Защита корпуса

IP66 и IP67



Электрические параметры

Напряжение питания

+15…24 В

Максимальная потребляемая мощность

2,8 Вт

Аналоговый выходной сигнал

0…5 (10) В, сопротивление нагрузки > 2 кОм;

0 (4)…20 мА (активный), сопротивление нагрузки < 375 Ом

Аналоговый входной сигнал

0…5 (10) В, импеданс > 100 кОм;



0 (4)…20 мА, импеданс ~ 100 Ом

Входной/выходной сигнал по запросу

Аналоговый выходной управляющий сигнал: 0…10 В или 4…20 мА;

Импульсный выход

Дополнительные опции см. в разделе «Код модели» в брошюре ES-FLOW

Цифровой входной/выходной сигнал

Стандарт: RS232;

Опции: CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII или TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS

Электрические соединения:



Аналог/RS232

8-pin M12 («папа»)

Входной/выходной сигнал по запросу / Исполнительное устройство

8-pin M12 («папа»)

Исполнительное устройство / Вынесенный дисплей

4-pin M8 («мама»)

PROFIBUS DP

Шина: 5-pin M12 («мама»);

Питание: 8-pin M12 («папа»)

CANopen® / DeviceNet™

5-pin M12 («папа»)

FLOW-BUS/Modbus-RTU/ASCII

5-pin M12 («папа»)

Modbus TCP / EtherNet/IP / POWERLINK

2 x 4-pin M12 («мама»)

EtherCAT®/ PROFINET

2 x 4-pin M12 (мама)

PROFINET

8-pin M12 (папа)



Техническая спецификация может быть изменена производителем без предварительного уведомления

Модель

Диапазоны расходов

минимальный

максимальный

ES-103I

2…100 мл/мин

2…1500 мл/мин

ES-113I

2…100 мл/мин

2…1500 мл/мин
