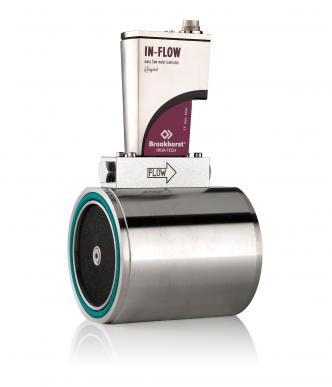

Измеритель F-106CI

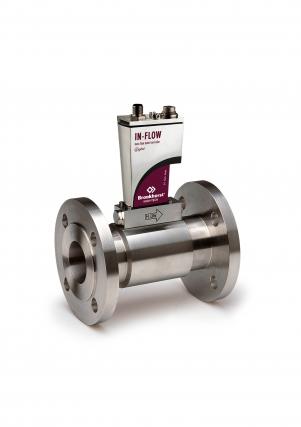

Измеритель F-107BI

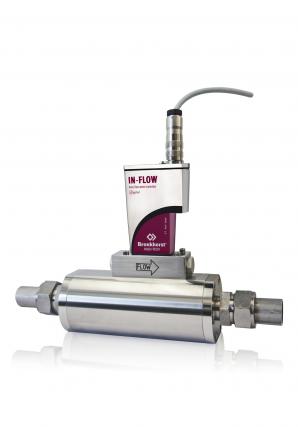

Измеритель F-116AI

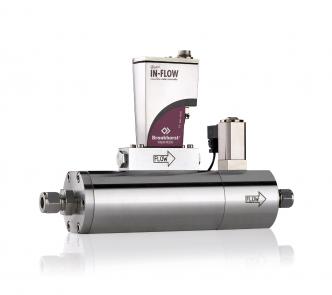

Регулятор F-206BI

Заказать Быстрый заказ
Для заказа нужно ответить на несколько вопросов
Промышленные расходомеры IN-FLOW High-Flow для больших расходов
(до 11000 н.м3/ч)
Массовые расходомеры и регуляторы расхода серии IN-FLOW High-Flow предназначены для использования на большие расходы в условиях промышленного производства. Электронная часть прибора защищена от пыли и влаги по классу IP65. Приборы данной серии позволяют измерять расходы газа в диапазонах от минимального 0,4...20 н.м3/ч до максимального 220…11000 н.м3/ч и регулировать в диапазонах от минимального 0,4...20 н.м3/ч до максимального 10…500 н.м3/ч.

Особенности

Применения

  • Мониторинг газовых потоков в пищевой, химической и нефтехимической промышленности
  • Измерение расхода в установках ферментации и биотехнологическом оборудовании
  • Измерение потребления газа для внутреннего учета
  • Производство водорода

Регулирующие клапаны

Регулирующие клапаны являются нормально-закрытыми, доступные значения пропускной способности: до Kv = 6,0.

Измерительная/регулирующая часть
Точность
(калибровка при рабочих условиях)
Стандартно: ± 1% от полной шкалы
Диапазон 1:50
Повторяемость < 0,2% от показаний
Временная константа стандартно: 1…2 с
Диапазон рабочих температур -10…70°С, для ATEX Cat.3 макс. 50°С
Чувствительность к температуре нулевая точка: < 0,05% от полной шкалы/°С
диапазон: < 0,05% от показаний/°С
Чувствительность к давлению  0,1%/бар тип. для N2; 0,01%/бар тип. для H2
Герметичность проверено <2x10-9 (мбар л/с) He
Чувствительность к положению макс. ошибка 0,2% при 1 бар N2 и изменении положения на 90°
Время прогрева 30мин. для оптимальной точности
2 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции нержавеющая сталь AISI 316L или аналогичные материалы
Соединения компрессионного типа или торцевого
Уплотнения

стандарт: Витон;

опции: EPDM , FFKM (Kalrez) , др.
Защита корпуса IP65
Электрические параметры
Напряжение питания +15...24 В
Потребляемый ток измеритель: 70мА;
регулятор: макс. 320 мА;
дополнительно 50 мА для Profibus
Входной/Выходной сигналы 0…5 (10) В, 0(4)…20мА
Цифровая шина стандартно: RS232
дополнительно: PROFIBUS-DP, DeviceNet™, Modbus-RTU, FLOW-BUS
Электрические соединения
Аналоговый/RS232  8 DIN (папа)
Profibus-DP данные: 5-ти пиновый разъем M12 (мама)
питание: 8 DIN (папа)
DeviceNet 5-ти пиновый M12 (папа)
Modbus-RTU/Flowbus 5-ти пиновый M12 (папа)

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны (по воздуху)
минимальный максимальный
F-116AI/BI 0,3...15 н.м3 10...500 н.м3
F-106AI/.../GI 0,4...20 н.м3 220...11000 н.м3
F-107AI/.../GI 0,4...20 н.м3 220…11000 н.м3
F-117AI/…/DI 0,4… 20 н.м3 36…1800 н.м3

Регуляторы расхода PN64/PN100 (диапазоны давлений до 64 бар / 100 бар)
(возможен выбор любых промежуточных диапазонов)

Модель   Диапазоны (по воздуху)
минимальный   максимальный
F-206AI/F-216AI 0,3...15 н.м3 4...200 н.м3
F-206BI/F-216BI 1...50 н.м3 10...500 н.м3

Цены на серию расходомеров/регуляторов «Промышленные на большие расходы IN-FLOW High-Flow»



Расходомеры

Модель

Цена

F-116AI/BI

от 4480 €

F-106AI/.../GI

от 3320 €

F-107AI/.../GI

от 5320 €

F-117AI/…/DI

от 6650 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость измерителя расхода зависит от диапазона, типа уплотнения и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».



Регуляторы расхода PN64/PN100 (диапазоны давлений до 64 бар / 100 бар)

Модель

Цена

F-206AI/F-216AI

от 5230 € /от 5500 €

F-206BI/F-216BI

от 7930 € /от 8110 €

Примечание: указанные цены являются ориентировочными. Все приборы изготавливаются на заказ. Окончательная стоимость регулятора расхода зависит от диапазона, типа уплотнения, клапана и соединений, наличия дополнительной интерфейсной платы и других опций. Для получения точной стоимости прибора для вашей задачи вы можете заполнить опросный лист у нас на сайте, нажав кнопку «Заказать».

В цену включены все налоги, включая НДС, расходы на поставку, инструктаж (консультации) персонала заказчика, расходы по таможенному оформлению, стоимость тары и упаковки, иных обязательных платежей в соответствии с действующим законодательством Российской Федерации.
