Лабораторные тепловые расходомеры жидкости на средние расходы L30
Выпуск прекращен в 2019 году

ВЫПУСК ПРЕКРАЩЕН В 2019 ГОДУ

Добавить в избранное

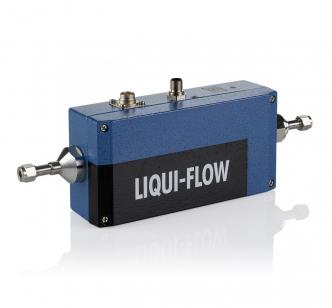

Тепловой расходомер L30
ВЫПУСК ПРЕКРАЩЕН

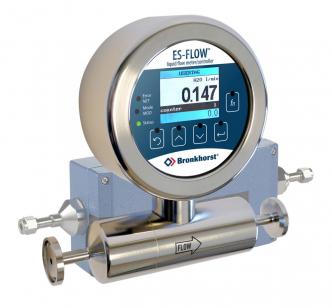

Ультразвуковой расходомер
ES-FLOW ES-103I
Альтернатива L30

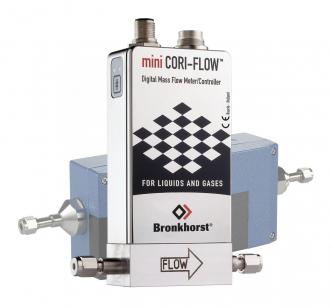

Кориолисовый расходомер
miniCORI-FLOW M14
Альтернатива L30

Промышленные расходомеры LIQUI-FLOW L30 для измерения и регулирования расходов жидкости от 0,04 до 20 кг/чБ

Приборы этой серии работают в диапазоне расходов:
от мин. 0,04...2 кг/ч до макс. 4...20 кг/ч с точностью 1% от полной шкалы. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP65.
После прекращения производства в качестве альтернативы предлагаются кориолисовые расходомеры miniCORI-FLOW или ультразвуковые расходомеры ES-FLOW.
Техническая поддержка и сервисное обслуживание по-прежнему осуществляются нашим сервисным центром.

Расходомеры внесены в Государственный реестр СИ РФ

26083-10

Описание Характеристики Диапазоны Документация Аксессуары

Принцип измерения расхода

Основным элементом расходомера LIQUI-FLOW^®серии L30 является отрезок прямой трубки из нержавеющей стали марки 316L и уникальный тонкопленочный термостолбик, состоящий из многочисленных нагревателей/термосопротивлений и закрепленный снаружи трубки. Сигнал сенсора пропорционален мощности, необходимой, чтобы поддерживать постоянный температурный градиент в потоке жидкости.

Особенности

Отсутствие подвижных частей
Нагрев жидкости в расходомере – всего 1...5°С
Стабильный «ноль»
Нечувствительность к положению монтажа
Защита корпуса IP65
Только металлические уплотнения
Прибор внесен в государственный реестр средств измерения

Применения

Полупроводниковое производство
Аналитическое и исследовательское оборудование
Пищевая и фармацевтическая промышленность
Химическая промышленность
Установки обработки и упаковки

Технические характеристики
Точность (калибровка при рабочих условиях)	± 1% от полной шкалы
Диапазон	2…100%
Воспроизводимость	± 0,2% от полной шкалы
Время успокоения (регулятор)	4…10 с стандартно 1…2с по запросу
Максимальное раб. давление	100 бар
Падение давления	35…350 мбар (при расходе H₂O 2…20 кг/ч)
Диапазон рабочих температур	5…70°С
Чувствительность к температуре	± 0,2% от полной шкалы/°С
Чувствительность к положению	пренебрежимо мала
Время прогрева	30 мин. для оптимальной точности; 3 мин. для точности не хуже 2% от полной шкалы
Механические параметры
Материал конструкции (части, контактирующие со средой)	Электрополированная нержавеющая сталь 316L, другое по запросу
Соединение с трубопроводом	1/4" или 6мм компрессионного типа; 1/4" торцевого типа ("папа"), орбитальная сварка или др. по заказу
Внешние уплотнения	металлические
Уплотнения клапана	Kalrez^®-6375 или др. по заказу
Защита корпуса	IP65
Электрические параметры
Напряжение питания	15…24В
Потребляемая мощность	измеритель: макс. 18,5 Вт; регулятор: макс. 22 Вт
Вх./Вых. сигналы	0…5(10) В, или 0(4)…20 мА (активн.)
Цифровая шина	стандартно RS232, дополнительно: Profibus-DP, DiviceNet™, Modbus-RTU, Flow-BUS
Электрические соединения: Аналог./RS232/питание Profibus-DP DeviceNet Modbus-RTU/FLOW-BUS	разъем 8 DIN («папа»); 5-ти пиновый разъем M12 («мама»); 5-ти пиновый разъем M12 («папа»); 5-ти пиновый разъем M12 («папа»)
Калибровка
Условия	В соответствии с международными стандартами
Жидкости	стандартно – вода
Система	Прецизионные лабораторные весы

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходомеры
(возможен выбор любых промежуточных диапазонов)

Модель	Диапазоны расхода (по воде)
Модель	минимальный	максимальный
L30	0,04…2 кг/час	0,4…20 кг/час

Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)

Модель	Диапазоны расхода (по воде)		Пропускная способность Kv-max
Модель	минимальный	максимальный	Пропускная способность Kv-max
L30C2I	0,04…2 кг/час	0,4…20 кг/час	2,37x10^-3
L30C5I	0,04…2 кг/час	0,4…20 кг/час	6,93x10^-2
