Системы индикации и управления для турбинных расходомеров

Системы обеспечивают обработку переменного выходного сигнала с измерительной катушки турбинных расходомеров. Преобразователь CAT формирует частотный или аналоговый выходной сигнал без индикации показаний. Система HIT-4U выдает показания на экране, имеет аналоговый и цифровой интерфейсы. Вычислительный комплекс Nova-Flow имеет аналоговый и частотный выходы, а также обеспечивает коррекцию показаний по температуре и давлению.

На выходе измерительной катушки турбинного расходомера формируется ненормированный импульсный сигнал, частота которого напрямую связана с частотой вращения ротора. Для получения величины текущего или суммарного расхода исходный сигнал должен быть нормирован (усилен), на него необходимо наложить калибровочную кривую. Далее показания могут быть визуализированы или выданы в виде аналогового или импульсного сигнала, а также преобразованы в сигнал цифровой шины. Эти функции выполняют системы индикации и управления CAT, HIT-4U и Nova-Flow от компании HOFFER.

Универсальный преобразователь CAT2 питается от сети 220 В или от источника постоянного тока. Он позволяет преобразовывать сигнал с магнитной катушки расходомера в частотный или аналоговый, пропорциональный расходу. CAT2 может оснащаться сигнализаторами по верхнему и нижнему уровню.

Система HIT-4U является универсальным индикатором и сумматором расхода для турбинных расходомеров, который может быть запитан от встроенных батареек или источника постоянного тока, с возможностью передачи данных по протоколу MODBUS. HIT-4U может быть настроен с помощью кнопок на передней панели прибора или удаленно через цифровой интерфейс MODBUS.

Вычислительный комплекс серии Nova-Flow представляет собой семейство модульных вычислителей расхода с возможностью отображения мгновенного и суммарного расхода. Комплекс может с успехом использоваться для дозирования жидкостей с коррекцией по температуре и давлению.

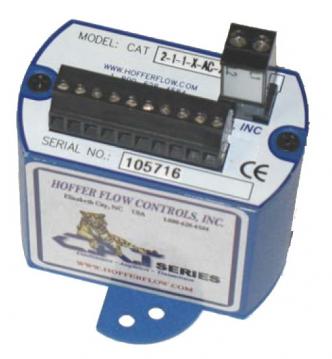

CAT2

Диапазон входных частот 0.2Гц...4КГц.
Уровень входного сигнала 10 мВ...30 В
Питание 8...30 В (пост. ток), 100-240В (перем.ток).
Защита от неправильного подключения полярности
Аналоговый выход 4...20мА, 1...5В, 0...5В, 0...10В
Сопротивление нагрузки Макс. 550 Ом при 24 В
Точность ±0.1% от полной шкалы
Температурный дрейф: 0,02 %/°C
Регулировки нуля и чувствительности
Частотный выход 0...5В, 0...10В, открытый коллектор, прямоугольный переменный сигнал
Частотное масштабирование 2, 4, 8, 16, 32
Верхний/Нижний предел Реле (2A, 30В), 0...5В, открытый коллектор (0.5A, 30В)
Рабочая температура -40°…+85°C
Влажность 0-90% Без конденсации.
Кожух Штампованный алюминий
Навесной монтаж
Взрывозащищенный

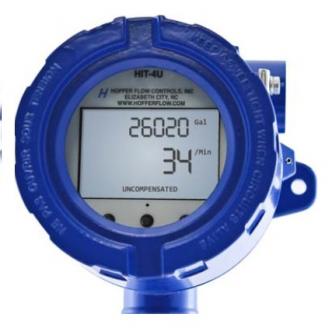

HIT-4U

Тип дисплея LCD, обновление раз в секунду
Единицы расхода Литры/мин, м3/ч, кг/ч, фунты/ч, галлоны/мин, кубические футы/ч и др.
Текущий расход Максимум 6 цифр
К-Фактор Настраиваемый диапазон: 0.001 … 99999999
Линеаризация 2-20 точек
Десятичные позиции Настраиваются как 0; 0,0; 0,00 или 0,000
Точность 0.01% от показаний, ±1 при счете
Вход с магнитной катушки Частотный диапазон: 0.2 … 5000 Гц
Уровень сигнала: 0,03…30В
Импульсный вход Внутреннее сопротивление: 10 кОм при пост. напряжении
Уровень сигнала: 0 при пост. напряжении
Логический 0: < 1 В пост.напряжения
Частотный диапазон: 0...3000 Гц
Минимальная длительность импульса: 0,1 мс
Релейный вход Сопротивление нагрузки: 220 кОм при 3,3 В
Частотный диапазон: 0...3000 Гц
Сброс Тип сигнала: Замыкание контакта
Минимальное время: 25 мс
Внутреннее сопротивление: 35 кОм при +3,3 В постоянного тока
Внешний магнит: Активирует внутренний переключатель
Аналоговый выход 4-20 мА
Точность: 0.02% от полной шкалы при 20°C
Импульсный выход Тип: 0-5В TTL, открытый коллектор(30 В постоянного тока, 100 мА)
Делитель: 0,01, 0,1, 1, 10, 100
Ширина импульса: Регулируемая от 4мс до 300мс
Максимальная частота: 100 Гц
Выход сигнализатора Тип: 0-5В TTL, Открытый коллектор (30 В постоянного тока, 100 мА)
Функция: Текущий или Общий расход
Работа от постоянного тока Напряжение: от 8 до 30 В постоянного тока
Ток: <24 мА
Нагрузка на петлю: 8 В постоянного тока
Резервное питание: Одна литиевая батарея С-типа 3.6V
Срок службы батареи: 4 года
Защита: от обратной полярности, перенапряжения
Работа от батареи 2 литиевые батареи С-типа
Срок службы батареи: 3 года
Порт RS485 Протокол: Modbus RTU
Функции: запись данных, настройка, мониторинг в процессе работы
Окружающая среда Рабочая температура:
От -40°С до +80°C
Влажность:
0-90% без конденсации
Корпус: NEMA, Взрывобезопасный
Размеры, мм (ок). 127x127x127, 1,5 кг

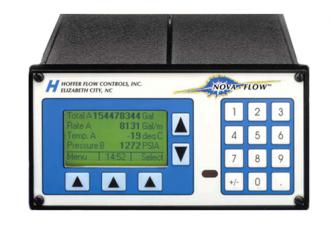

Nova-Flow

Тип дисплея 128x64, позволяет отображать 4 параметра одновременно
Легкая прокрутка для отображения 24 параметров
LED-подсветка
Регулируемая контрастность
Клавиатура 3 программируемые клавиши; 14 заранее назначенных
Выпуклый верхний слой
Панель - NEMA 4X
Мембранные переключатели из нержавеющей стали, наработка на отказ 10 миллионов нажатий
ЦПУ 16 бит, 40 МГц процессор
512 Кбайт флэш-памяти
48 битный электронный уникальный идентификатор
Календарь и часы
Требования к окружающей среде Рабочая температура: -20…+50 °C
Температура хранения: -40…+85 °C
Влажность: 0-95% без конденсации
Кожух 1/2 DIN крепления на панели, алюминиевый корпус
Опционально: взрывозащита, NEMA 4X
Размеры монтажного отверстия панели: 184 х 91 мм
Источник питания От 10 до 30 В постоянного тока,
1,5А макс. 110/220 В переменного тока,
50/60 Гц; 0,2 А макс
ИК-интерфейс (по запросу) ИК-порт на передней панели
передатчик / приемник для дистанционного управления и связи.
Сигнализация Множество визуальных / звуковых сигналов тревоги.
