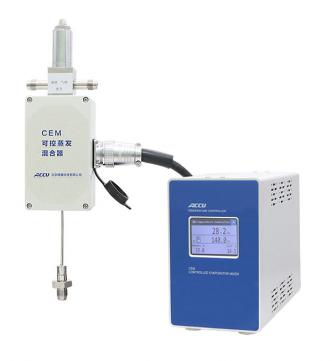

Система смешения и испарения ACU20CEM
Системы смешения и испарения ACU20CEM позволяют эффективно заменять "классические" барботёры, обеспечивая более контролируемый поток испаренного реагента. Подача и газа, и жидкости осуществляется с помощью высокоточных массовых расходомеров. Специальная конструкция смесительного клапана обеспечивает эффективное распыление жидкого компонента, который затем вместе с потоком газа поступает в испаритель. В результате на выходе ACU20CEM достигается высокая стабильность парогазовой смеси во времени, а соотношение массовых долей газа и жидкости четко контролируется и не зависит от внешних условий. Высокое быстродействие расходомеров и малый внутренний объем смесителя/испарителя позволяют с высокой скоростью менять состав смеси в соответствии с требованиями процесса.
Использование систем ACU20CEM позволяет эффективно и воспроизводимо реализовывать такие технологические решения, как схемы с разбавлением, подачей динамических смесей газов-носителей, испарение смесей жидких реагентов. Процесс испарения полностью управляем, проходит с высокой скоростью и точностью.
Особенности
- Регулируемая по концентрации смесь газа и жидкости (массовый расход)
- Регулируемая температура парогазовой смеси
- Быстрое время отклика
- Высокая воспроизводимость
- Работает с водой, растворителями, смесями жидкостей
- Очень стабильный поток пара
- Гибкий выбор соотношения долей газа и жидкости
- Более низкие рабочие температуры по сравнению с обычными системами
Применения
- CVD (Chemical Vapour Deposition)
- Проверка/калибровка анализаторов при сравнении с опорной концентрацией пара
- Изучение воздействия токсичных газов
- Увлажнение топлива
- Анестезия
- Изучение сорбционных процессов
| Измеритель массового расхода жидкости (кориолисовый) | |||
| Код модели | ACU20FE-LM | ||
| Диапазон расходов | 0,002…50 кг/ч | ||
| Динамический диапазон |
100:1 (1…100% ВПИ)
|
||
| Точность (калибровка при рабочих условиях) | ± 0,25% от ВПИ | ||
| Цифровой интерфейс |
RS-232 или RS-485, протокол Modbus RTU PROFIBUS DeviceNET |
||
| Входной/Выходной аналоговый сигнал | 0(1)…5 В или 4…20мА | ||
| Напряжение питания | +24 В, шум не более 50 мВ | ||
| Материал конструкции | Нержавеющая сталь SS316L | ||
| Соединения с трубопроводом | компрессионного типа | ||
| Регулятор массового расхода газа (термомассовый) | |||
| Код модели | ACU20FD-LC | ||
| Диапазон расходов | 0,02 н.мл/мин…30 н.л/мин | ||
| Динамический диапазон |
50:1 (2…100% ВПИ)
|
||
| Точность (калибровка при рабочих условиях) | ± 0,5% от ВПИ | ||
| Цифровой интерфейс |
RS-232 или RS-485, протокол Modbus RTU PROFIBUS DeviceNET |
||
| Входной/Выходной аналоговый сигнал | 0(1)…5 В или 4…20мА | ||
| Напряжение питания | +24 В, шум не более 50 мВ | ||
| Материал конструкции | Нержавеющая сталь SS316L | ||
| Соединения с трубопроводом | компрессионного типа | ||
| Блок смешения и испарения | |||
| Код модели | ACU20CEM | ||
| Максимальный расход парогазовой смеси (для водяного пара) |
1200 г/ч | ||
| Рабочее давление | < 100 бар | ||
| Максимальная температура испарителя | 180°С (для расхода парогазовой смеси менее 120 г/ч) 300°С (для расхода парогазовой смеси более 120 г/ч) |
||
| Соединения с трубопроводом | компрессионного и торцевого типа | ||
| Блок питания с системой управления | |||
| Код модели | ACU20XS | ||
| Напряжение питания | ~220 В (50...60 Гц) | ||
| Входной/Выходной аналоговый сигнал | 0…5 В или 4…20мА | ||
| Цифровой интерфейс |
RS-232 или RS-485, протокол Modbus RTU PROFIBUS DeviceNET |
||
| Тип дисплея | Жидкокристаллический с сенсорным экраном | ||
Техническая спецификация может быть изменена производителем без предварительного уведомления
