Измерительные комплексы для криогенных сред с турбинным расходомером
Система ICE для измерения расхода криогенных сред
Система позволяет измерять мгновенный и суммарный расход сжиженных газов (N2, O2, CO2, Ar и т.д.) в диапазоне: от мин. 20…100 л/мин до макс. 160…800 л/мин с точностью 2,5% от показаний (1,5 % для CO2). Комплекс ICE комплектуется датчиком температуры и давления. Система имеет функционал счетчика и позволяет вести учет массы отгруженного вещества.
Компания Hoffer Flow Controls имеет 40 летний опыт в разработке и производстве систем измерения и учета расхода криогенных сред. Последней разработкой в этой области является система ICE. Она предназначена для измерения мгновенного и суммарного расхода таких сред, как сжиженный азот, кислород, аргон, водород, углекислый газ, природный и попутный газ.
Комплекс может быть установлен как на стационарные емкости, так и на мобильные, такие как грузовики, трейлеры, железнодорожные цистерны. Также система ICE может быть смонтирована на ручной тележке и использоваться отдельно. Электронный блок управления имеет удобный интерфейс, позволяющий легко контролировать основные параметры. Система имеет электронное ограничение доступа. По желанию заказчика она может поставляться в исполнении с механическим ограничением и возможностью опломбирования.
Принцип работы
Турбинный расходомер производит измерения объемного расхода и передает ненормированный импульсный сигнал в вычислитель расхода криогенных сред системы ICE. В устройстве производятся преобразования сигнала и вычисление мгновенного и суммарного объемного и массового расходов. Массовый расход и масса прошедшего вещества рассчитываются с использованием показаний температуры и давления от соответствующих датчиков. Датчик давления устанавливается по запросу, датчик температуры входит в базовую конфигурацию системы. Показания выводятся на дисплей устройства.
Особенности
- Установка на стационарные и мобильные емкости
- Удобный интерфейс для контроля основных параметров
- Электронное и механическое ограничение доступа по желанию заказчика
- Большой набор измеряемых сред
Состав системы

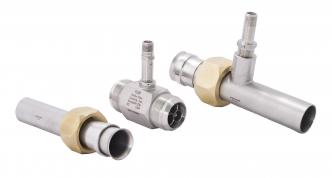

- Турбинный расходомер

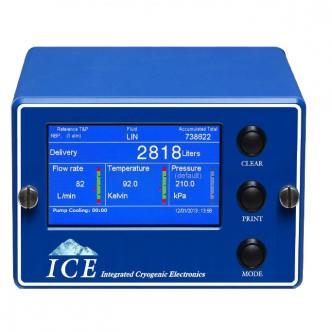

- Блок управления ICE
- Соединительные кабели
- Установочный комплект для монтажа в трубопровод
- Датчик температуры
- Датчик давления (по запросу)
- Управление насосом (по запросу)
- Подогрев электронных компонентов (по запросу)

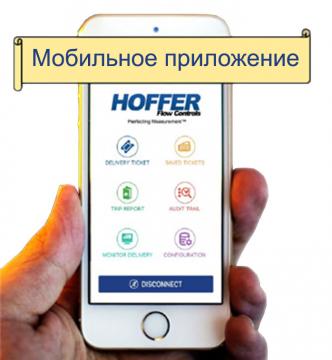

- Bluetooth интерфейс (по запросу)

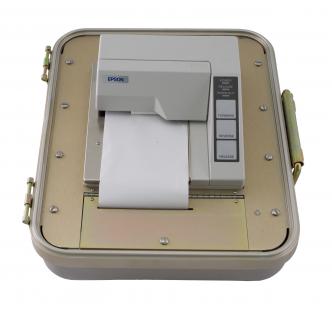

- Принтер (по запросу)
| Измерительная часть | |||||
| Номинальный диаметр, мм | 20 | 25 | 32 | 40 | 50 |
| Точность, % | 2,5 для криогенных жидкостей 1,5 для диоксида углерода |
||||
| Температура окружающей среды, °С | от -20 до 70 от -40 до 70 с нагревателем |
||||
| Влажность, % | от 0 до 90, без конденсации | ||||
| Максимальное рабочее давление, бар | 30 | ||||
| Тип дисплея: | 4,3” цветной LCD | ||||
| Электрические параметры | |||||
| Напряжение питания: | +10…30 В ±10% | ||||
| Потребляемый ток: | 0,25А при напряжении 12В (стандартно); 1,25А при установке нагревателя |
||||
| Батарея: | сменная 3В батарейка; срок службы 2-4 года | ||||
| Блокировка насоса: | однополюсное двухпозиционное реле, 30А 120/240В (по запросу) | ||||
| Цифровой сигнал: | стандартно RS232, Bluetooth (по запросу) | ||||
Измеряемые среды
| Среда | Обозначение | Температура среды, °С |
| Диоксид углерода | CO2 | -40…-10 |
| Азот | LIN | -198…-148 |
| Кислород | LOX | -183…-143 |
| Аргон | LAR | -188…-148 |
| Водород | LH | -253…-242 |
| Природный газ | LNG | -173…-148 |
| Оксид азота | CO2 | -40…-10 |
Техническая спецификация может быть изменена производителем без предварительного уведомления
| Номинальный диаметр, мм | 20 | 25 | 32 | 40 | 50 |
| Максимальный расход, л/мин | 100 | 200 | 350 | 500 | 800 |
| Минимальный расход, л/мин | 20 | 40 | 50 | 100 | 160 |
| Минимальное измеряемое количество, кг | 100 | 100 | 100 | 100 | 100 |
| Максимальное количество разрядов индикации, (количество цифр) | 999999999999 (12) | ||||
