Взрывозащищенные расходомеры жидкости кориолисовые до 600 кг/ч
Взрывозащищенные расходомеры для высокоточного измерения и регулирования массового расхода жидкости
Приборы этой серии работают в широком диапазоне расходов: от мин. 50...500 г/ч до макс. 6...600 кг/ч с точностью 0,2% от показаний. Расходомеры предназначены для работы в условиях взрывоопасных зон класса 1 и 2 помещений и наружных установок. Приборы измеряют непосредственно массовый расход, их показания не зависят от изменяющихся параметров измеряемой среды (давление, температура, плотность, проводимость и вязкость). Расходомеры могут комплектоваться встроенным или отдельно стоящим клапаном, обеспечивающим регулирование расхода/дозирование.
Расходомеры внесены в Государственный реестр СИ РФ

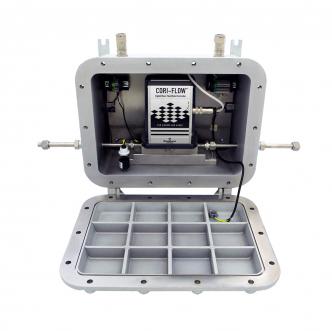

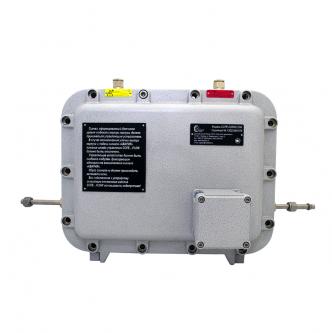

Конструктивно устройства УНВ(В)-СВ-РАСХОД представляют собой взрывозащищенный корпус (степень защиты от внешних воздействий – не менее IP66), внутри которого установлен кориолисовый измеритель/регулятор массового расхода серии CORI-FLOW.
Взрывозащита:
Измерители и регуляторы расхода газов и жидкостей во взрывозащищенном корпусе соответствуют ГОСТ 31610.0-2014 (IEC 60079‑0:2011), ГОСТ IEC 60079‑1‑2011, имеют маркировку взрывозащиты 1 Ex d IIB+H2 T6...Т4 Gb X, степень защиты от внешних воздействий IP66 и работают в диапазоне температур окружающей среды -60…+60°С. Это подтверждено сертификатом соответствия № ЕАЭС RU C-RU.НА65.В.00714/20 серия RU № 0249373..
Применения:
- Измерение и контроль технологических жидкостей в нефтеперерабатывающей и нефтедобывающей промышленностях (пример применения: система дозирования ингибитора)
- Каталитические установки
- Установки органического синтеза
Характеристики взрывозащищенного корпуса
| Материал корпуса | коррозиестойкий модифицированный алюминиево- кремниевый сплав GALSi13 марки "KSi13" |
| Класс взрывозащиты | 1 Ex d IIB+H2 T6...Т4 Gb X |
| Защита от внешних воздействий | IP66 |
| Рабочий диапазон температур окружающей среды | -60…+60 °С |
| Химическая стойкость | устойчив к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты. |
| Срок эксплуатации (помещение/улица) | 25/20 лет |
Характеристики расходомера/регулятора
| Точность измерения расхода | жидкостей: 0,2% от показаний + стаб. нуля, диапазон 20:1 газов: 0,5% от показаний + стаб. нуля, диапазон 50:1 |
| Воспроизводимость: | 0,1% от показаний |
| Диапазон рабочих температур среды | 0...70°С (станд.), 0...120°С (с удал. электроникой) |
| Максимальное рабочее давление | 100 бар |
| Материал, контактирующий со средой | нерж. сталь AISI 316 или аналог; |
| Соединение с трубопроводом | компрессионного, торцевого типа, под приварку |
| Напряжение питания | 15...24 В |
Расходомеры (возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода | |
| минимальный | максимальный | |
| M54 | 0,2...5 кг/ч | 1...100 кг/ч |
| M55 | 0,5...20 кг/ч | 6...600 кг/ч |
