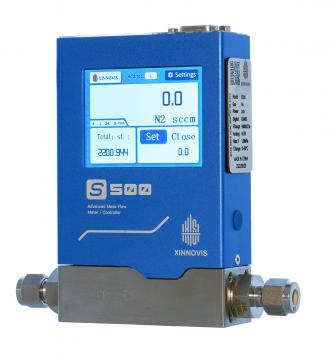

Лабораторный термомассовый регулятор расхода газа S500 со встроенной системой индикации и управления

Регулятор S500 с СИУ

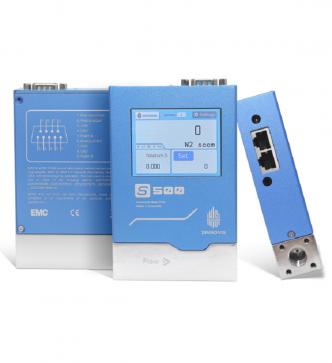

Лабораторный термомассовый регулятор расхода газа S500

Регулятор S500

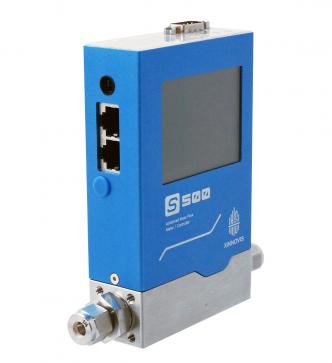

Лабораторный термомассовый регулятор расхода газа S500 с интерфейсом RS-485

Регулятор S500 c RS-485 интерфейсом

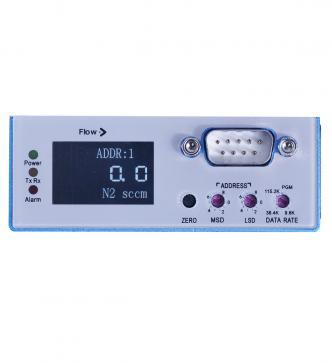

Регулятор S500 верхняя панель

Для заказа нужно ответить на несколько вопросов

Оперативный ответ можно получить в онлайн-чате или по телефону

Заказать Быстрый заказ

Лабораторные расходомеры S500 для точного контроля массового расхода газа

Приборы этой серии работают в диапазоне расходов: от мин. 0,1...10 н.мл/мин до макс. 0,2...20 н.л/мин с точностью 1% от показаний. Инновационный сенсор на основе микроэлектро-механических систем (МЭМС) обеспечивает высокое быстродействие и точность. Расходомеры имеют лабораторное исполнение с классом пыле- и влагозащиты IP40. Выпускаются в конфигурации регулятора расхода (расходомер с регулирующим клапаном).

Описание Характеристики Документация Аксессуары

Регуляторы расхода газа серии Xinnovis S500 сочетают в себе отличные технические характеристики, интересный дизайн и различные опции коммуникации. Прибор построен на основе МЭМС-сенсора, собственной разработки. Оптимизация конструкции измерительного канала и использование высокоточной цифровой управляющей электроники обеспечивают достижение отличной точности и стабильности измерения расхода. На аппаратном уровне реализована температурная компенсация показаний. В качестве встроенного исполнительного устройства для регулирования расхода в S500 используется электромагнитный клапан, отличающийся высокой скоростью и стабильностью работы.

Особенности

Высокая точность (1% от измеренного значения)
Широкий динамический диапазон 100:1
Автоматическая коррекция показаний по фактической температуре газа
Долгосрочная стабильность
Быстрое время отклика (до 100 мс)
Предназначены для работы с чистыми, сухими, некоррозионными газами
Аналоговый или цифровой выход (RS232 / RS485 Modbus RTU)
Различные встроенные функции сигнализатора и счетчика
Настраиваемые пользователем параметры регулирования
Стабильное поддержание расхода
Специализированное программное обеспечение «SmartFlow» для управления работой расходомера через ПК

Преимущества

Инновационный МЭМС-сенсор с автоматической температурной коррекцией
Высокая точность измерения
Широкий динамический диапазон 100:1
Высокое быстродействие
Встроенная система индикации и управления
Удобное программное обеспечение

Применения

Аналитическое оборудование
Полупроводниковая промышленность
Системы вакуумного напыления
Научные исследования

Измерительная часть
Минимальный диапазон расходов^*	0,1…10 н.мл/мин Воздух
Максимальный диапазон расходов^*	0,2…20 н.л/мин Воздух
Точность (калибровка при рабочих условиях)	± 1% от показаний, расход > 30% ВПИ ± 0,3% от ВПИ, расход ≤ 30% ВПИ
Динамический диапазон	100:1 (1…100% ВПИ)
Повторяемость	< 0,2% от показаний
Время отклика	< 0,5 сек
Рабочие температуры	0…50°С
Рабочее давление	< 9,8 бар
Герметичность	< 1x10^-9 (мбар∙л/с) по He
Время прогрева	10 мин для оптимальной точности
Механические параметры
Материал конструкции	Нержавеющая сталь SS316L
Соединения с трубопроводом	компрессионного или торцевого типа
Уплотнения	FKM (фторкаучук)
Защита корпуса	IP40
Электрические параметры
Напряжение питания	+24 В, до 200 мА, шум не более 50 мВ
Входной/Выходной аналоговый сигнал	0…5 В или 4…20мА
Цифровой интерфейс	RS-232 или RS-485, протокол Modbus RTU
Соединения	9-ти контактный разъем sub-D (вилка) RJ45 (розетка)

^* возможен выбор любых промежуточных диапазонов

Техническая спецификация может быть изменена производителем без предварительного уведомления
