Аналоговые тепловые расходомеры M/MS
Расходомеры серии M/MS выпускает корейская компания Line Tech Inc. Это полностью аналоговые приборы, имеющие проверенную временем конструкцию и использующие надежные комплектующие. Расходомеры обеспечивают стабильную работу и позволяют эффективно решать задачи контроля газовых потоков для широкого спектра применений.
Особенности
- Измерение массового расхода газа
- Долгосрочная стабильность
- Время отклика менее 2 сек
- Рабочее давление до 90 бар
- Унифицированный аналоговый интерфейс 0…5 В или 4…20 мА
- Для регуляторов расхода клапан интегрирован в корпус прибора
- Стабильное поддержание расхода
- Высокая коррозионная стойкость
- Компактное исполнение
Применения
- Химическая и нефтехимическая промышленность
- Металлургия
- Пищевое оборудование
- Нанесение покрытий
| Измерительная часть | |||
| Точность (калибровка при рабочих условиях) | ± 2% ВПИ | ||
| Диапазон | 33:1 (3…100%) | ||
| Повторяемость | < 0,5% от показаний | ||
| Время отклика | < 2 сек | ||
| Рабочие температуры | 0…50°С | ||
| Рабочее давление |
< 90 бар, при расходах не более 100 н.л/мин; |
||
| Герметичность | < 1x10-9 (мбар∙л/с) по He | ||
| Время прогрева | 60 мин для оптимальной точности | ||
| Механические параметры | |||
| Материал конструкции | Нержавеющая сталь SS316L | ||
| Соединения с трубопроводом | компрессионного или торцевого типа | ||
| Уплотнения |
стандартно: Витон, |
||
| Защита корпуса | IP40 | ||
| Электрические параметры | |||
| Напряжение питания | +15 или +24 В, до 350 мА | ||
| Входной/Выходной аналоговый сигнал | 0…5 В или 4…20мА | ||
| Цифровой интерфейс | RS-485: протокол Line Tech или Modbus RTU | ||
| Соединения |
9-ти пиновый разъем sub-D (папа) |
||
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |

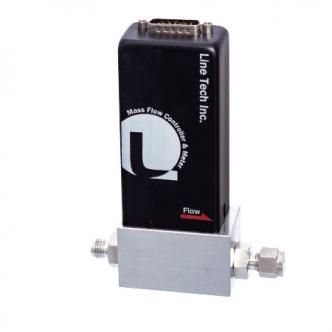

| M2030VA | 0,3...10 н.мл/мин | 1...30 н.л/мин |

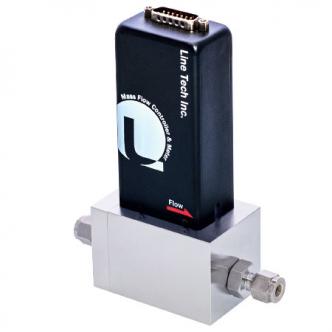

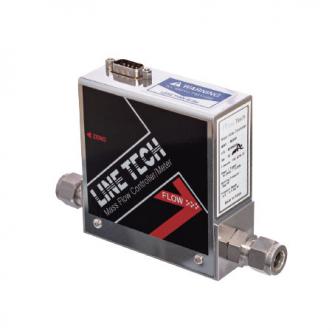

| M2100VA M2200VA MS2150VA |
1...30 н.л/мин | 3,3...100 н.л/мин |

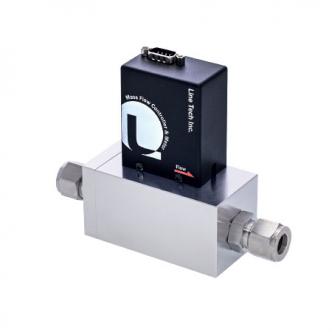

| MS2400VA | 3,3...100 н.л/мин | 10...300 н.л/мин |
| MS2500VA | 10...300 н.л/мин | 33...1000 н.л/мин |
| MS2600VA | 33...1000 н.л/мин | 50...1500 н.л/мин |
| MS2700VA | 50...1500 н.л/мин | 83...2500 н.л/мин |

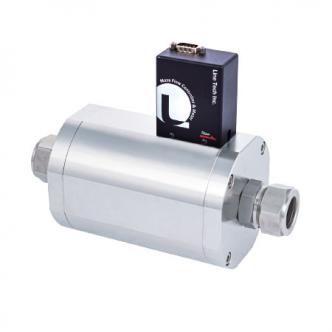

| MS2800VA | 83...2500 н.л/мин | 167...5000 н.л/мин |
Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)
|
Модель |
Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |

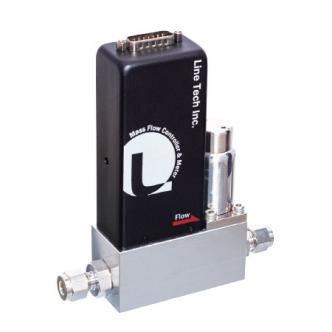

| M3030VA* | 0,3...10 н.мл/мин | 1...30 н.л/мин |

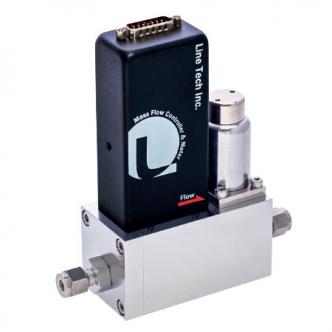

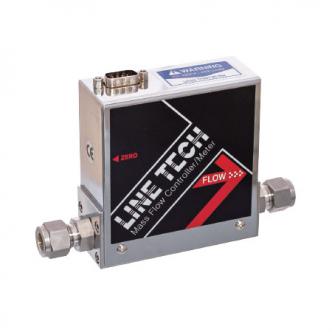

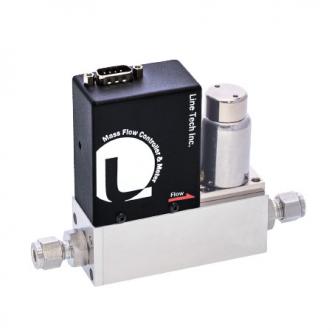

| M3100VA* M3200VA* MS3150VA* |
1...30 н.л/мин | 3,3...100 н.л/мин |

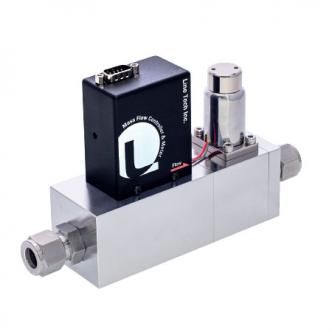

| MS3400VA** | 3,3...100 н.л/мин | 10...300 н.л/мин |

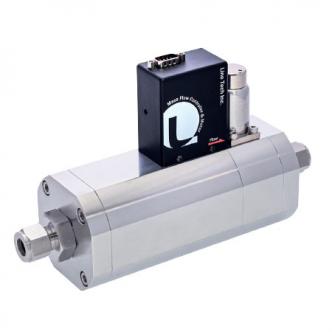

| MS3500VA** | 10...300 н.л/мин | 33...1000 н.л/мин |
| MS3600VA** | 33...1000 н.л/мин | 50...1500 н.л/мин |
| MS3700VA** | 50...1500 н.л/мин | 83...2500 н.л/мин |
| MS3800VA** | 83...2500 н.л/мин | 167...5000 н.л/мин |
* Со стандартным клапаном прямого действия
** С сильфонным клапаном для больших расходов
