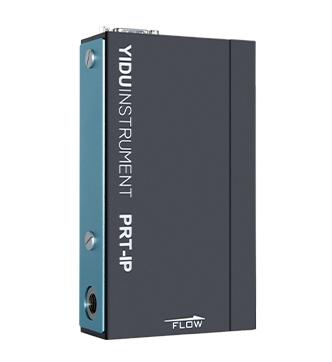

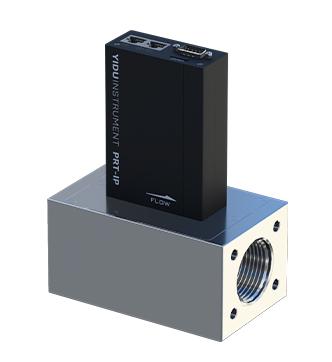

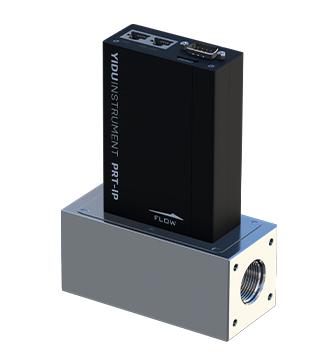

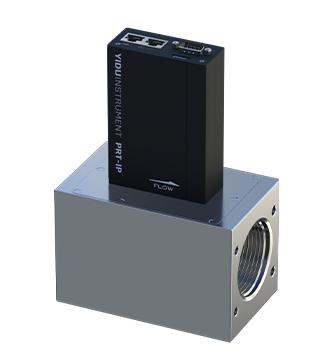

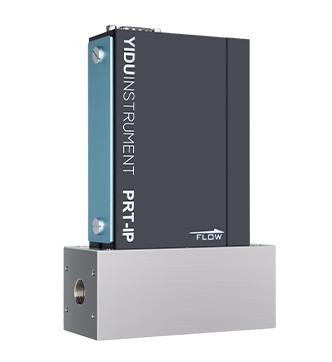

Высокоточные расходомеры M
Расходомеры переменного перепада давления серии M предназначены для измерения массового и объемного расхода газа с высокой точностью. Расходомеры серии M охватывают широкий диапазон от 0,005 н.мл/мин до 5 000 н.л/мин. В стандартной модификации приборы измеряют расход с погрешностью не более ±1,0% от измеренного значения. В премиальной модификации точность составляет ±0,5% от измеренного значения!
Для приборов характерны широкий динамический диапазон, малое время отклика и высокая долговременная стабильность. Помимо расхода, приборы оснащены счетчиком количества газа, прошедшего через прибор, а также измеряют температуру и давление рабочего газа.
Расходомеры могут работать как при значительном разряжении (до 300 мбар(абс) и ниже), так и при избыточном давлении до 20 бар. Для стандартной модификации прибора температура газа может варьироваться в диапазоне от −20 до +60°С. Кроме того, предлагается низкотемпературная модификация, работающая с газами при температурах от −50 до +60°С (при отсутствии конденсации), а также высокотемпературная: от −20 до +110°С.
Все комплектующие расходомеров, контактирующие с рабочим газом, изготовлены из нержавеющей стали или эластомеров, которые подбираются под условия эксплуатации. Это позволяет эксплуатировать приборы с разнообразными газами, включая агрессивные и коррозионные. Расходомеры поставляются с калибровками на более чем 60 газов, список постоянно пополняется. Конечный пользователь может переключаться между записанными газами, а также создавать калибровки на произвольные смеси из этих газов.

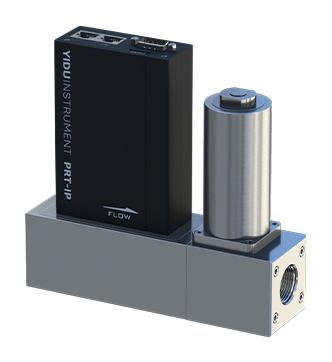

Приборы серии M могут комплектоваться регулирующим электромагнитным клапаном для поддержания задаваемого пользователем расхода. Работой клапана управляет встроенный в прибор ПИД-контроллер. Достаточно указать прибору требуемый расход, а он сам будет подбирать сигнал на клапан так, чтобы измеряемый расход совпадал с заданным.
Полный функционал управления работой расходомера доступен при использовании цифрового интерфейса. Опционально подключаемый аналоговый интерфейс позволяет считывать измеренный расход и задавать уставку (для регуляторов).
Особенности
- Точность до ±0,5% от измеренного значения
- Высокое быстродействие
- Время отклика менее 20 мсек для измерителей в модификации с высоким быстродействием
- Долговременная стабильность ±0,1% ВПИ/год.
- Измерение массового и объемного расхода
- Низко- и высокотемпературные модификации
- Встроенный ПИД-регулятор
- Низкий дрейф нуля
- Цифровой (Modbus RTU, PROFIBUS, EtherCAT) и аналоговый (0...5 В, 4...20 мА) интерфейсы
- Специализированное программное обеспечение «YIDUFlow» для управления работой расходомера через ПК
Применения
- Аналитическое оборудование
- Исследовательские лаборатории
- Системы напыления
- Полупроводниковая промышленность
- Биореакторы
- Экологический мониторинг
|
Измерительная часть |
|
|
Минимальный диапазон расходов* |
0,005...0,5 н.мл/мин Воздух |
|
Максимальный диапазон расходов* |
50...5 000 н.л/мин Воздух |
|
Точность (калибровка при рабочих условиях) |
Измерители/регуляторы M1/MCF1: ±1% от показаний (расход > 20% ВПИ); ±0,2% ВПИ (расход ≤ 20% ВПИ) Измерители/регуляторы M2/MCF2: ±0,5% от показаний (расход > 20% ВПИ); ±0,1% ВПИ (расход ≤ 20% ВПИ) |
|
Динамический диапазон |
100:1 (1...100% ВПИ) |
|
Повторяемость |
M1/MCF1: < 0,2% от ВПИ M2/MCF2: < 0,1% от ВПИ |
|
Время отклика |
Измерители M: ≤ 0,1 сек; Регуляторы MCF: ≤ 0,7 сек Измерители M...-QR: ≤ 0,02 сек; Регуляторы MCF...-QR: ≤ 0,3 сек |
|
Рабочая температура |
M/MCF: −20...60°С, без конденсации Измерители M1...-TL: −50...60°С, без конденсации Измерители M1...-TH: −20...110°С, без конденсации |
|
Рабочее давление |
M1/MCF1: 0,9...10 бар (абс) M2/MCF2: 0,9...6 бар (абс) Измерители M1...-HP: 8...20 бар (абс) Регуляторы MCF1...-HP: 10...16 бар (абс) |
|
Герметичность |
< 1×10-7 (мбар∙л/с) по He |
|
Время прогрева |
<5 сек для оптимальной точности |
|
Механические параметры |
|
|
Материал конструкции |
Нержавеющая сталь SS316L |
|
Соединения с трубопроводом |
компрессионного типа |
|
Уплотнения |
стандартно: FKM (фторкаучук), по запросу: FFKM (Kalrez®) |
|
Защита корпуса |
IP40 |
|
Электрические параметры |
|
|
Напряжение питания |
+24 В, шум не более 50 мВ, ток <500 мА |
|
Входной/Выходной аналоговый сигнал |
0...5 В или 4...20мА |
|
Цифровой интерфейс |
RS-485, протокол Modbus RTU Опции: PROFIBUS, EtherCAT |
|
Соединения |
9-ти контактный разъем sub-D (вилка) RJ45 (розетка) — только RS-485, EtherCAT 9-ти контактный разъем sub-D (розетка) — только PROFIBUS |
* возможен выбор любых промежуточных диапазонов
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры
(возможен выбор любых промежуточных диапазонов)
|
Модель |
Диапазоны расхода (по воздуху) |
|
|
минимальный |
максимальный |
|
|
M101, M201 |
0,005...0,5 н.мл/мин |
0,6...20 н.мл/мин |
|
M102, M202 |
0,5...50 н.мл/мин |
20...2000 н.мл/мин |
|
M120, M220 |
0,05...5 н.л/мин |
2...200 н.л/мин |
|
M150, M250 |
5...500 н.л/мин |
50...5000 н.л/мин |
Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)
|
Модель |
Диапазоны расхода (по воздуху) |
|
|
минимальный |
максимальный |
|
|
MCF101, MCF201 |
0,005...0,5 н.мл/мин |
0,6...20 н.мл/мин |
|
MCF102, MCF202 |
0,5...50 н.мл/мин |
20...2000 н.мл/мин |
|
MCF120, MCF220 |
0,05...5 н.л/мин |
2...200 н.л/мин |
|
MCF150, MCF250 |
5...500 н.л/мин |
|
