Высокоточные расходомеры S с СИУ
Расходомеры переменного перепада давления серии S предназначены для измерения массового и объемного расхода газа с высокой точностью. В наиболее точной своей модификации приборы измеряют расход с погрешностью не более ±0,5% от измеренного значения! Более дешёвая модификация имеет точность 1% от измеренного значения. Для приборов характерны малое время отклика и высокая долговременная стабильность. Помимо массового и объемного расхода, приборы серии S измеряют температуру и давление рабочего газа. Также они оснащены счетчиком количества газа, прошедшего через прибор.
Расходомеры серии S охватывают большой диапазон от микрорасходов 0,005 н.мл/мин до 5 000 н.л/мин. Рабочие давления газа для приборов не должны превышать 20 бар, а температура газа может варьироваться в диапазоне от −20 до +60°С. Доступны различные материалы уплотнений, что позволяет эксплуатировать приборы с разнообразными газами, включая агрессивные и коррозионные. В расходомеры в момент производства записываются калибровки для более чем 60 газов, а переключение между калибровками легко осуществляется с помощью встроенного сенсорного экрана.
Приборы серии S могут комплектоваться регулирующим электромагнитным клапаном для поддержания задаваемого пользователем расхода. Работой клапана управляет встроенный в прибор ПИД-контроллер. Достаточно указать прибору требуемый расход, а он сам будет подбирать сигнал на клапан так, чтобы измеряемый расход совпадал с заданным.
Помимо встроенного сенсорного экрана для локальной индикации и управления, расходомеры серии S оснащаются аналоговым и цифровым интерфейсами.
Особенности
- Точность до ±0,5% от измеренного значения
- Высокое быстродействие
- Время отклика менее 20 мсек для модификации с высоким быстродействием
- Долговременная стабильность
- Сенсорный экран для индикации и управления
- Измерение массового и объемного расхода
- Встроенный ПИД-регулятор
- Низкий дрейф нуля
- Аналоговый или цифровой интерфейсы (Modbus RTU, PROFIBUS, EtherCAT)
- Специализированное программное обеспечение «YIDUFlow» для управления работой расходомера через ПК
Применения
- Аналитическое оборудование
- Исследовательские лаборатории
- Системы напыления
- Полупроводниковая промышленность
- Биореакторы
- Экологический мониторинг
|
Измерительная часть |
|
|
Минимальный диапазон расходов* |
0,005...0,5 н.мл/мин Воздух |
|
Максимальный диапазон расходов* |
50...5 000 н.л/мин Воздух |
|
Точность (калибровка при рабочих условиях) |
Измерители/регуляторы S1/SCF1: ±1% от показаний (расход > 20% ВПИ); ±0,2% ВПИ (расход ≤ 20% ВПИ) Измерители/регуляторы S2/SCF2: ±0,5% от показаний (расход > 20% ВПИ); ±0,1% ВПИ (расход ≤ 20% ВПИ) |
|
Динамический диапазон |
100:1 (1...100% ВПИ) |
|
Повторяемость |
S1/SCF1: < 0,2% от ВПИ S2/SCF2: < 0,1% от ВПИ |
|
Время отклика |
Измерители S: ≤ 0,1 сек; Регуляторы SCF: ≤ 0,7 сек Измерители S...-QR: ≤ 0,02 сек; Регуляторы SCF...-QR: ≤ 0,3 сек |
|
Рабочая температура |
-20...60°С, без конденсации |
|
Рабочее давление |
S1/SCF1: 0,9...10 бар (абс) S2/SCF2: 0,9...6 бар (абс) Измерители S1...-HP: 8...20 бар (абс) Регуляторы SCF1...-HP: 10...16 бар (абс) |
|
Герметичность |
< 1×10-7 (мбар∙л/с) по He |
|
Время прогрева |
<5 сек для оптимальной точности |
|
Механические параметры |
|
|
Материал конструкции |
Нержавеющая сталь SS316L |
|
Соединения с трубопроводом |
компрессионного типа |
|
Уплотнения |
стандартно: FKM (фторкаучук), по запросу: FFKM (Kalrez®) |
|
Защита корпуса |
IP40 |
|
Электрические параметры |
|
|
Напряжение питания |
+24 В, шум не более 50 мВ, ток <500 мА |
|
Входной/Выходной аналоговый сигнал |
0...5 В или 4...20мА |
|
Цифровой интерфейс |
RS-485, протокол Modbus RTU Опции: PROFIBUS, EtherCAT |
|
Соединения |
9-ти контактный разъем sub-D (вилка) RJ45 (розетка) — только RS-485, EtherCAT 9-ти контактный разъем sub-D (розетка) — только PROFIBUS |
* возможен выбор любых промежуточных диапазонов
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры
(возможен выбор любых промежуточных диапазонов)
|
Модель |
Диапазоны расхода (по воздуху) |
|
|
минимальный |
максимальный |
|
|
S101, S201 |
0,005...0,5 н.мл/мин |
0,6...20 н.мл/мин |
|
S102, S202 |
0,5...50 н.мл/мин |
20...2000 н.мл/мин |
|

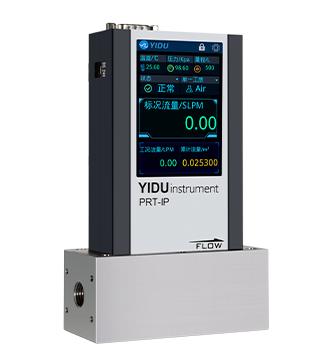

S120, S220 |
0,05...5 н.л/мин |
2...200 н.л/мин |
|

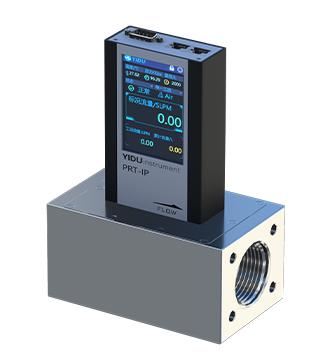

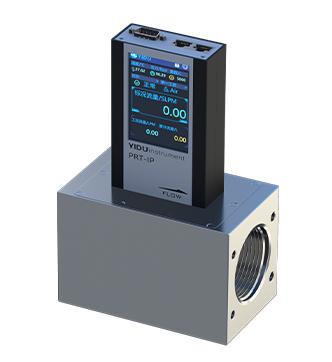

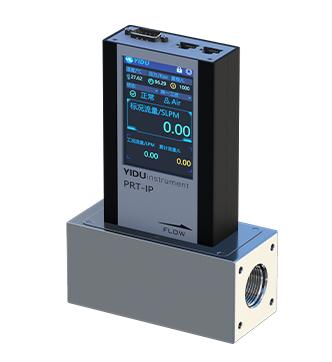

S150, S250 |
5...500 н.л/мин |
50...5000 н.л/мин |
Регуляторы расхода
(возможен выбор любых промежуточных диапазонов)
|
Модель |
Диапазоны расхода (по воздуху) |
|
|
минимальный |
максимальный |
|
|
SCF101, SCF201 |
0,005...0,5 н.мл/мин |
0,6...20 н.мл/мин |
|
SCF102, SCF202 |
0,5...50 н.мл/мин |
20...2000 н.мл/мин |
|

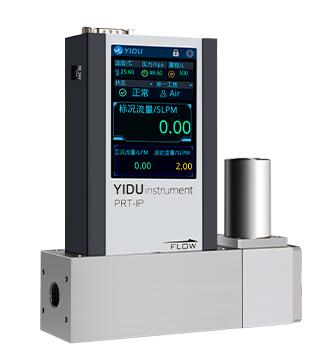

SCF120, SCF220 |
0,05...5 н.л/мин |
2...200 н.л/мин |
|

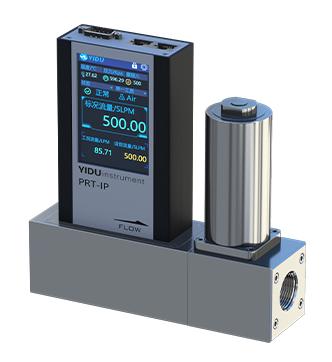

SCF150, SCF250 |
5...500 н.л/мин |
|
