Высокотемпературные расходомеры газа переменного перепада давления ACU10HT
Расходомеры переменного перепада давления серии ACU10HT предназначены для измерения и/или регулирования расхода сред с высокой температурой вплоть до 350°С. Приборы могут точно измерять как объемный, так и массовый расход газа, демонстрируя высокое быстродействие и малое время отклика. Внутри расходомеров ACU10HT нет подвижных компонентов или термоэлементов, у приборов отсутствует чувствительность к пространственной ориентации при установке.

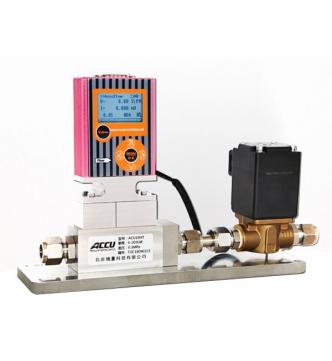

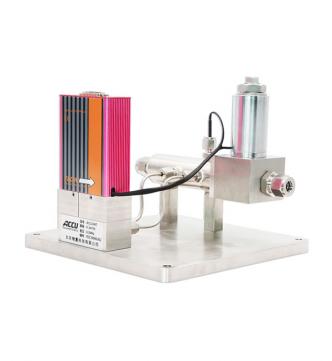

Регуляторы расхода газа ACU10HT комплектуются встроенным или отдельно стоящим пропорциональным клапаном, работу которого контролирует ПИД-регулятор самого прибора. ACU10HT позволяет настраивать параметры ПИД-регулятора непосредственно по месту эксплуатации для достижения стабильности поддержания заданного расхода и оптимальной скорости переключения между уставками.
Сделать это можно как с помощью встроенного экрана с локальной системой управления или через цифровой интерфейс, работающий с промышленными сетями Modbus и PROFIBUS. Кроме того, работу расходомеров ACU10HT можно контролировать с помощью аналогового интерфейса. Приборы могут быть легко интегрированы в автоматизированные системы управления.
Особенности
- Точность ±1% от ВПИ
- Рабочая температура до 350°С
- Высокое быстродействие
- Время отклика менее 200 мсек
- Локальная система индикация и управления
- Измерение объемного и массового расхода
- Встроенный ПИД-регулятор
- Аналоговый или цифровой интерфейсы (Modbus RTU, PROFIBUS)
- Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК
Применения
- Обработка поверхностей
- Технологическое оборудование
- Производство напитков и продуктов питания
- Аналитическое оборудование
- Научные исследования
| Измерительная часть | |||
| Минимальный диапазон расходов* | 2…100 н.мл/мин Воздух | ||
| Максимальный диапазон расходов* | 60…3000 н.л/мин Воздух | ||
| Точность (калибровка при рабочих условиях) |
± 1% от ВПИ |
||
| Динамический диапазон |
50:1 (2…100% ВПИ) |
||
| Повторяемость |
< 1% от ВПИ |
||
| Время отклика |
< 0,2 сек |
||
| Рабочие температуры | 80…350°С | ||
| Рабочее давление |
Измерители: максимальное давление 100 бар Регуляторы: максимальное давление: 30 бар |
||
| Герметичность | < 1x10-9 (мбар∙л/с) по He | ||
| Время прогрева | < 5 сек для оптимальной точности | ||
| Механические параметры | |||
| Материал конструкции | Нержавеющая сталь SS316L | ||
| Соединения с трубопроводом | компрессионного типа | ||
| Уплотнения |
стандартно: FKM (фторкаучук), по запросу: EPDM, FFKM (Kalrez®) |
||
| Защита корпуса | IP40 | ||
| Электрические параметры | |||
| Напряжение питания | +24 В при токе < 750 мА, шум не более 50 мВ | ||
| Входной/Выходной аналоговый сигнал | 0…5 В или 4…20мА | ||
| Цифровой интерфейс |
RS-485, протокол Modbus RTU или PROFIBUS |
||
| Соединения |
15-ти контактный разъем sub-D (вилка) |
||
* возможен выбор любых промежуточных диапазонов
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |
| ACU10HT-LM | 2...100 н.мл/мин | 0,6...30 н.л/мин |
| ACU10HT-MM | 1...50 н.л/мин | 6...300 н.л/мин |
| ACU10HT-BM | 10...500 н.л/мин | 60...3000 н.л/мин |
Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |

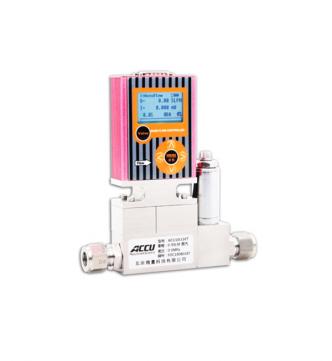

| ACU10HT-LC | 2...100 н.мл/мин | 0,6...30 н.л/мин |

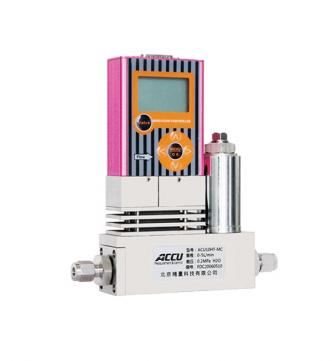

| ACU10HT-MC | 1...50 н.л/мин | 6...300 н.л/мин |
| ACU10HT-BC | 10...500 н.л/мин | 60...3000 н.л/мин |
