Универсальные расходомеры газа переменного перепада давления ACU10FC
Расходомеры переменного перепада давления серии ACU10FС предназначены для измерения и/или регулирования массового расхода газа. Для приборов характерны малое время отклика, высокая долговременная стабильность и точность измерения. Помимо мгновенного массового расхода, расходомеры ACU10FС измеряют температуру и давление газа, а также имеют встроенный сумматор количества газа, прошедшего через прибор.
Приборы серии ACU10FC охватывают большой диапазон расходов от 2 н.мл/мин до 3 000 н.л/мин, расходомеры могут работать при давлениях до 100 бар. Доступны различные материалы уплотнений, что позволяет эксплуатировать приборы с разнообразными газами, включая агрессивные и коррозионные.
Регуляторы расхода газа ACU10FC комплектуются клапаном, работу которого контролирует встроенный в прибор ПИД-регулятор. Конечный пользователь может настраивать параметры ПИД-регулятора, что позволяет оптимально настроить режим регулирования в актуальных условиях эксплуатации.
Расходомеры ACU10FD имеют встроенный экран с системой управления для локальной индикации и управления. Наличие аналоговых и цифровых интерфейсов позволяет легко интегрировать расходомеры в автоматизированные системы управления.
Особенности
- Точность ±1% от ВПИ
- Высокое быстродействие
- Время отклика менее 200 мсек
- Долговременная стабильность
- Локальная система индикация и управления
- Измерение массового расхода
- Встроенный ПИД-регулятор
- Работа в широком диапазоне давлений
- Низкий дрейф нуля
- Аналоговый или цифровой интерфейсы (Modbus RTU, PROFIBUS)
- Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК
Применения
- Технологическое оборудование
- Производство продуктов питания
- Аналитическое оборудование
| Измерительная часть | |||
| Минимальный диапазон расходов* | 2…100 н.мл/мин Воздух | ||
| Максимальный диапазон расходов* | 60…3000 н.л/мин Воздух | ||
| Точность (калибровка при рабочих условиях) |
± 1% от ВПИ |
||
| Динамический диапазон |
50:1 (2…100% ВПИ) |
||
| Повторяемость |
< 1% от ВПИ |
||
| Время отклика |
< 0,2 сек |
||
| Рабочие температуры | 10…50°С | ||
| Рабочее давление |
Измерители: максимальное давление 100 бар Регуляторы: максимальное давление: 30 бар |
||
| Герметичность | < 1x10-9 (мбар∙л/с) по He | ||
| Время прогрева | <5 сек для оптимальной точности | ||
| Механические параметры | |||
| Материал конструкции | Нержавеющая сталь SS316L | ||
| Соединения с трубопроводом | компрессионного типа | ||
| Уплотнения |
стандартно: FKM (фторкаучук), по запросу: EPDM, FFKM (Kalrez®) |
||
| Защита корпуса | IP40 | ||
| Электрические параметры | |||
| Напряжение питания | +24 В, шум не более 50 мВ, ток <750 мА | ||
| Входной/Выходной аналоговый сигнал | 0…5 В или 4…20мА | ||
| Цифровой интерфейс |
RS-485, протокол Modbus RTU или PROFIBUS |
||
| Соединения |
15-ти контактный разъем sub-D (вилка) |
||
* возможен выбор любых промежуточных диапазонов
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |
| ACU10FС-LM | 2...100 н.мл/мин | 0,6...30 н.л/мин |
| ACU10FС-MM | 0,6...30 н.л/мин | 6...300 н.л/мин |
| ACU10FС-BM | 6...300 н.л/мин | 60...3000 н.л/мин |
Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |

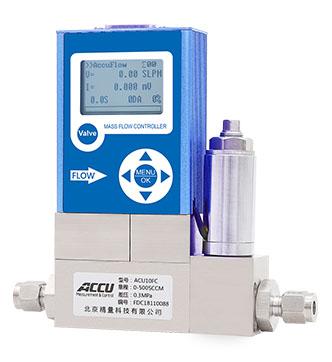

| ACU10FС-LC | 2...100 н.мл/мин | 0,6...30 н.л/мин |

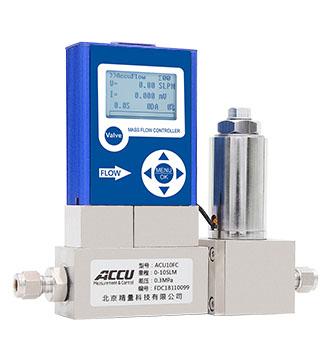

| ACU10FС-MC | 0,6...30 н.л/мин | 6...300 н.л/мин |

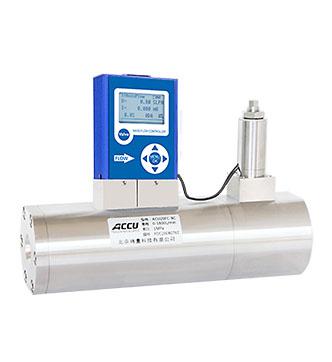

| ACU10FС-BC | 6...300 н.л/мин | 60...3000 н.л/мин |
