Кориолисовые расходомеры газа ACU20FE от 2 г/ч до 300 кг/ч
Кориолисовые расходомеры газа (массомеры) серии ACU20FE измеряют непосредственно массовый расход рабочей среды, проходящей через прибор. Это уникальные приборы, которые обеспечивают очень высокую точность измерения расхода и при этом не требуют дополнительной коррекции показаний, когда происходит изменение рабочих условий или переключение на новую рабочую среду. Помимо расхода приборы ACU20FE независимо измеряют плотность и температуру рабочей среды.
Расходомеры ACU20FE могут комплектоваться регулирующим клапаном, работу которого контролирует встроенный в управляющую плату прибора ПИД-регулятор. Регуляторы расхода газа ACU20FE можно использовать как для поддержания заданного мгновенного расхода, так и для подачи требуемого количества рабочей среды в систему.
Расходомеры ACU20FE имеют встроенный сенсорный экран для локальной индикации и управления. Многофункциональный цифровой интерфейс позволяет тонко настраивать и контролировать работу приборов как с помощью специализированного программного обеспечения от производителя, так и через собственные автоматизированные системы управления. При необходимости для дистанционного управления работой расходомера можно воспользоваться аналоговым интерфейсом.
Особенности
- Точность ±0,5% от ВПИ
- Повторяемость 0,2%
- Прямое измерение массового расхода
- Независимость показаний от условий эксплуатации и рабочей среды
- Сенсорный экран (опционально)
- Встроенный ПИД-регулятор
- Работа в широком диапазоне давлений
- Аналоговый или цифровой интерфейсы (RS232 / RS485 Modbus RTU)
- Высокая надежность
- Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК
Применения
- (Нефте-) химическая промышленность
- Топливные элементы
- Пищевая и фармацевтическая промышленности
- Аналитическое оборудование
- Полупроводниковое производство
- Технологии плазменных покрытий
| Измерительная часть | |||
| Минимальный диапазон расходов* | 2…200 г/ч Воздух | ||
| Максимальный диапазон расходов* | 3…300 кг/ч Воздух | ||
| Точность (калибровка при рабочих условиях) |
± 0,5% от ВПИ |
||
| Динамический диапазон |
100:1 (1…100% ВПИ) для измерителей 50:1 (2…100% ВПИ) для регуляторов |
||
| Повторяемость |
< 0,2% от показаний |
||
| Время отклика |
< 0,2 сек |
||
| Рабочие температуры | 0…70°С | ||
| Рабочее давление |
Измерители: 100 бар Регуляторы: 30 бар |
||
| Герметичность | < 2x10-9 (мбар∙л/с) по He | ||
| Время прогрева | 30 мин для оптимальной точности | ||
| Механические параметры | |||
| Материал конструкции | Нержавеющая сталь SS316L | ||
| Соединения с трубопроводом | компрессионного типа | ||
| Уплотнения |
Измерительная часть: металл-по-металлу Регулирующий клапан: стандартно: FKM (фторкаучук), по запросу: EPDM , FFKM (Kalrez®) |
||
| Защита корпуса | IP40 | ||
| Электрические параметры | |||
| Напряжение питания | +24 В, шум не более 50 мВ | ||
| Входной/Выходной аналоговый сигнал | 0(1)…5 В или 4…20мА | ||
| Цифровой интерфейс |
RS-232 или RS-485, протокол Modbus RTU |
||
| Соединения |
9-ти контактный разъем sub-D (вилка) |
||
* возможен выбор любых промежуточных диапазонов
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |

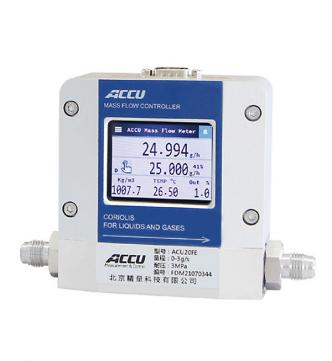

| ACU20FE-LM | 2...200 г/ч | 0,5...50 кг/ч |
| ACU20FE-MM | 0,01...1 кг/ч | 1...100 кг/ч |

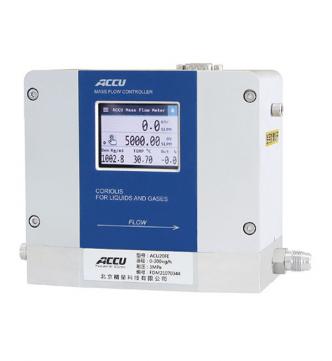

| ACU20FE-BM | 1...100 кг/ч | 3...300 кг/ч |
Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода (по воздуху) | |
| минимальный | максимальный | |

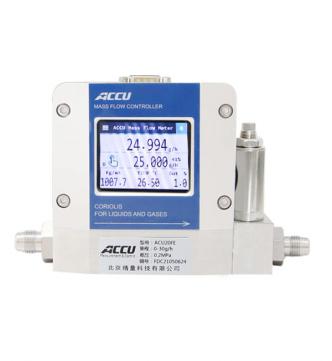

| ACU20FE-LC | 4...200 г/ч | 1...50 кг/ч |

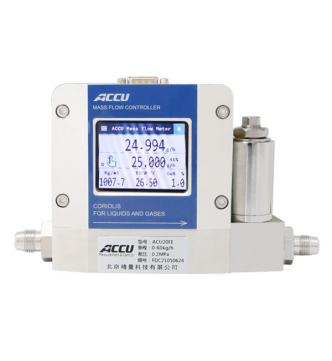

| ACU20FE-MC | 0,02...1 кг/ч | 2...100 кг/ч |

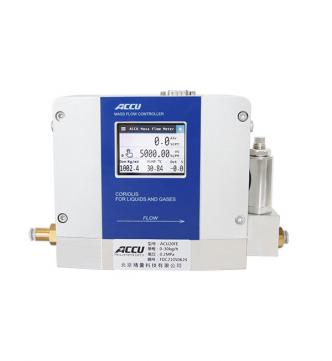

| ACU20FE-BC | 2...100 кг/ч | 6...300 кг/ч |
