Расходомеры YIDU предоставляют широкие возможности для дистанционного управления и настройки рабочих параметров благодаря встроенному цифровому интерфейсу. Для обеспечения максимально удобного подключения и эффективного управления приборами мы разработали линейку кабелей и соответствующие схемы подключения.
Для контроля работы расходомеров предлагается использовать компьютер с бесплатным программным обеспечением от производителя YIDUFlow. Подключать к компьютеру можно как отдельный расходомер, так и сразу несколько приборов, объединяя их в промышленную шину Modbus.
Назначение |
|
YD-Y |

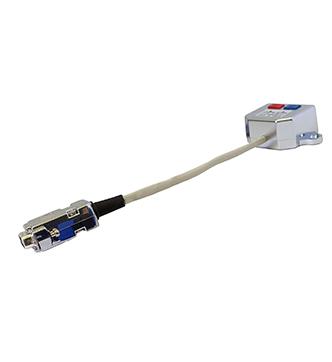

Обеспечивает подключение расходомеров серии M и S к промышленной шине RS-485 Длина 0,25 м |
485-XP-YD |
Обеспечивает подключение источника питания XP-YD (DSub 9) к промышленной сети RS-485 (RJ-45) для подачи питающего напряжения на ее элементы |
485-PC-USB |

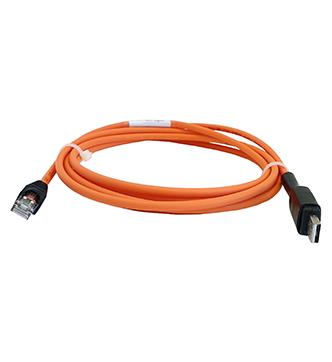

Обеспечивает подключение промышленной шины RS-485 к ПК (USB) Длина 3 м |
485-TB |
Согласующая нагрузка (начальный терминатор), обеспечивает терминацию отраженных электрических сигналов от открытых концов линии передачи и ее ответвлений в промышленной шине RS-485 |
485-TE |
Согласующая нагрузка (конечный терминатор), обеспечивает терминацию отраженных электрических сигналов от открытых концов линии передачи и ее ответвлений в промышленной шине RS-485 |
485-PI |
Изолятор питания, обеспечивает изоляцию питания сегментов промышленной шины RS-485 |
485-Y-PC-USB |
Обеспечивает подключение промышленной шины RS-485 к ПК (USB) Длина 0,25 м |
485-Y-PLC-LE |
Обеспечивает подключение промышленной шины RS-485 к ПЛК Длина 0,25 м |
485-Y-PS |
Обеспечивает подачу электрического питания для расходомеров через промышленную шину RS-485 Длина 0,25 м |
7.03.238 |

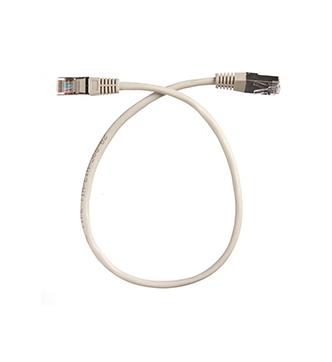

Обеспечивает коммутацию расходомеров в промышленной шине RS-485, Длина 2 м |
Электрическое соединение |
|
YD-Y |
Расходомер: D-Sub 9-контактный, розетка |
485-XP-YD |
Шина: RJ45, вилка ИП: D-Sub 9-контактный, вилка |
485-PC-USB |
Шина: RJ45, вилка ПК: USB |
485-TB |
RJ45, вилка |
485-TE |
RJ45, вилка |
485-PI |
RJ45, розетка |
485-Y-PC-USB |
Шина: RJ45, розетка |
485-Y-PLC-LE |
Шина: RJ45, розетка |
485-Y-PS |
Шина: RJ45, розетка |
7.03.238 |
RJ45, вилка |
