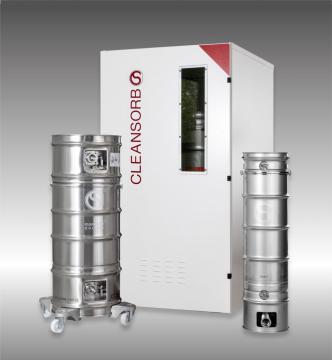

CLEANSORB® STANDALONE

Добавить в избранное
Модификация установки нейтрализации отходящих газов CLEANSORB STANDALONE для небольших исследовательских лабораторий

CLEANSORB® STANDALONE

Могут использоваться в небольших исследовательских лабораториях или с автономными абсорбционными колоннами для удаления оставшихся газов на выходе экспериментальных камер.

В качестве дополнительного оборудования доступно несколько компонентов обеспечения безопасности, включая шкафы с возможностью удаления воздуха, а также устройства контроля давления и обнаружения отходящих газов.

Возможность пассивного хемосорбирования опасных газов при температуре окружающей среды — дополнительное преимущество при нерегулярных лабораторных работах, так как абсорбер компактного размера всегда будет готов к работе, не требуя предварительного подогрева или иной активации при каждом новом эксперименте.

Основные компоненты системы

Установка нейтрализации отходящих газов всегда подбирается и конфигурируется нашими инженерами под конкретную задачу Заказчика.

Основными компонентами системы сухих скрубберов семейства CLEANSORB являются:

Корпус Для абсорбционной колонны, системы электроники и компонентов используется стальной корпус с порошковым покрытием.
Абсорбционная колонна Изготавливается из коррозионно-стойкой нержавеющей стали 316L. Включает:
  • Встроенные шаровые краны на входе и выходе колонны, ISO-KF фланцы
  • Спец. ключ для открытия и закрытия шаровых кранов
  • Точка пробоотбора, Swagelok®, Ø 3 мм
Датчик насыщения колонны Электрохимический газовый датчик, извещающий о насыщении хемисорбента. Таймер, контролирующий мембранный насос для отбора проб газа соединен с датчиком насыщения колонны. Две точки пробоотбора:
  1. На колонне (сигнализация уровня насыщения 90%);
  2. На выходе из колонны.
Контроль давления на входе Датчики давления, −500/ + 500 мбар для контроля давления на входе колонны.
Датчик положения колонны Индуктивный датчик приближения.
Внутренние трубопроводы Трубы из нержавеющей стали(316L) и гибкие сильфонные трубки (по умолчанию 25 мм, опционально 40 мм).
Система отбора проб газа На входе и выходе системы, Swagelok® Quick Connect порт, Ø 3 мм.
Байпасная линия сброса давления Внутренняя обводная линия, 2/2-ходовой пневматический клапан, открывающийся при превышении допустимого давления в колонне.
Система продувки инертным газом Регулятор давления, расходомер и шаровых краны. Система предназначена для продувки инертным газом абсорбционной колонны и газовых линий.
Система проведения испытаний на герметичность Автоматическая система, предназначенная для опрессовки абсорбционной колонны и трубопроводов.
Панель управления Панель управления расположена на лицевой стороне скруббера. Буквенно-цифровые дисплеи для доступа к данным :
  • Давление на входе системы
  • Сигнал от датчика насыщения электрохимического сенсора
Кнопки для:
  • Запуска / отключения скруббера
  • Открытия байпаса
  • Включения пробоотбора
  • Отключения звуковых оповещений.
Переключатель операторского и сервисного режимов. Световая и звуковая индикация, используемые для обозначения:
  • Положение байпасного клапана : открыто / закрыто
  • Давление на входе: Предупреждение / Авария
  • Насыщение абсорбционной колонны.
Дистанционная сигнализация доступна через:
  • релейные выходы (Volt-free dry contact)
Документация Руководство по эксплуатации на английском языке.
