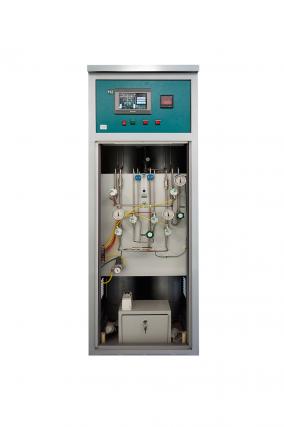

Установка осушки технологических газов
предназначены для средней и глубокой осушки технологических газов и их смесей, в том числе водорода, азота, аргона, кислорода, воздуха. Установки осушки применяются как самостоятельное изделие в различных областях промышленности, в том числе в электронной и полупроводниковой; а также в исследовательских лабораториях.
Осушка осуществляется методом безнагревной адсорбции с помощью синтетического цеолита (молекулярное сито), что гарантирует высокую степень осушения и, по сравнению с широко используемым силикагелем, большую устойчивость абсорбента к капиллярной влаге, а также широкое входное окно, позволяющее адсорбировать подавляющее большинство компонентов сложных смесей: все типы углеводородов, органические сернистые, азотистые и кислородные соединения, галогензамещенные углеводороды.
Конструктивное исполнение установки осушки газов позволяет обеспечить непрерывную подачу осушенного газа в технологическое оборудование. Регенерация адсорбента производится рабочим газом без остановки процесса осушки.
Метод безнагревной адсорбции обеспечивает низкое энергопотребление установки в режиме осушки и умеренно-низкое в режиме регенерации адсорбента.

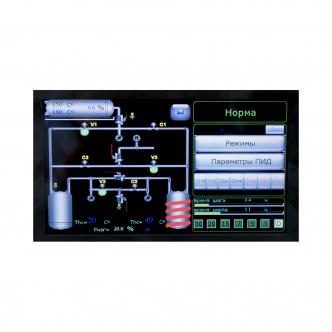

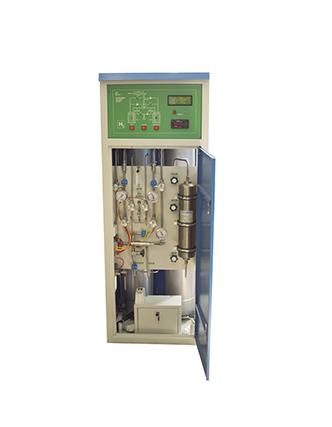

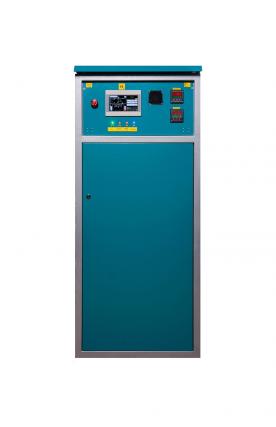

Установки осушки газов выпускаются в двух исполнениях: c ручным переключением циклов осушка-регенерация (УОГ-Р) и с автоматической системой управления (УОГ-А).
Установки серии УОГ-А предназначены, в первую очередь, для производств и лабораторий с непрерывным циклом подачи технологического или продувочного газа.
Установки серии УОГ-Р предназначены для предприятий с дневным циклом работы и для исследовательских лабораторий, где необходима подача технологического или продувочного газа в момент проведения исследовательских работ («осушка по запросу»).
Стандартно, установки осушки газов выпускаются с диапазоном производительности 5-15 м3/ч в диапазоне давлений 5-10 атм.
В стандартное оснащение установки осушки входит гигрометр в линии очищенного газа.
| Наименование параметра | Размерность | Значение | |
| Осушаемые газы | азот, аргон, водород, кислород, воздух (другие, кроме углеводородов, по запросу) | ||
| Диапазон производительности | м3/ч | 5-15 (5-20 для водорода) |
|
| Диапазон рабочего давления | атм (изб) | 5-10 | |
| Точка росы (объёмное содержание влаги) исходного и осушенного газа | °С (ppmv) | -10 (2800) | не хуже -50 (60) |
| -20 (1200) | не хуже -75 (2,5) | ||
| -60 (18) | не хуже -90 (0,2) | ||
| Фильтрация от механических примесей | мкм | 40 (15; 7; 2; 0,01 по запросу) | |
| Температура эксплуатации | °С | 10-40 | |
| Напряжение питания (частота) | В (Гц) | 220 (50) | |
| Мощность потребляемая | кВт | 0,3 (в режиме осушки) 2 (в режиме регенерации) |
|
| Вес установки, не более | кг | 200 | |
| Габаритные размеры, ШхГхВ | мм | 650 х 610 х 1800 | |
| Соединения с трубопроводами: подача осушенный сброс пневматика (для УОГ-А) |
3/8” Swagelok 3/8” Swagelok 1/4” Swagelok 6мм цанговый |
||
| Средний срок службы, не менее | лет | 8 | |
Опции по запросу:
- Оснащение гигрометром для измерения влажности исходного газа
- Диапазон производительности 10-45 (10-60) м3/ч (меняются габаритные размеры)
- Оснащение финишным регенерируемым очистителем технологических газов Entegris GateKeeper
