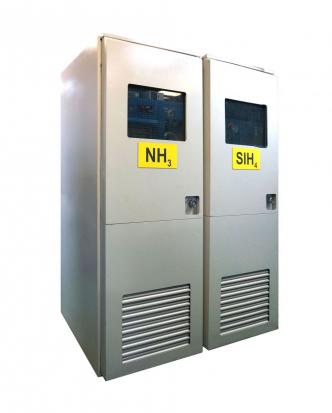

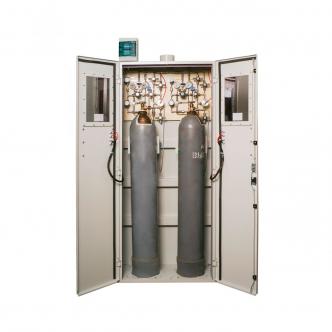

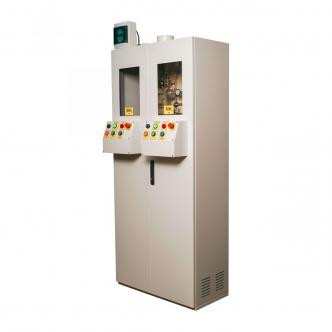

Газобаллонные шкафы предназначены для размещения
одного или двух стандартных баллонов (максимум 2 баллона по 40 литров) и подачи газов (в том числе особочистых) к технологическому оборудованию.

Газобаллонные шкафы выпускаются в двух модификациях:

  1. для неопасных/химически-инертных газов (азот, аргон, гелий и т.п.) с простой газовой схемой, содержащей фильтр частиц (5 , 10, 40 или 90 мкм), отсечной вентиль, регулятор давления и порт для проверки герметичности разъемных соединений.

  2. для сверхчистых или токсичных/опасных газов (арсин, силан и т.п.). Данные газобаллонные шкафы комплектуются газовой панелью, которая содержит фильтр частиц (0.5, 2, 5 , 10, 40 или 90 мкм), отсечной вентиль, регулятор давления, порт для проверки герметичности разъемных соединений, линию продувки инертным газом с обратными клапанами и эжекторным насосом для удаления газа из магистралей перед заменой баллона и воздуха после замены баллона (перед пуском рабочего газа).

В верхней крышке газобаллонного шкафа предусмотрен фланец диаметром 100…120 мм для подключения вытяжной вентиляции.

Шкаф может быть укомплектован газосигнализатором и датчиком вытяжной вентиляции. Возможно изготовление газобаллонных шкафов на заказ по спецификации Заказчика.

При сборке шкафов используются современные высококачественные комплектующие производства компании Swagelok:

  • фитинги с торцевым уплотнением
  • сварные микрофитинги
  • беспружинные запорные мембранные клапаны
  • сильфонные клапаны
  • обратные клапаны
  • фильтры
  • редукторы
  • манометры
  • трубы из нержавеющей стали 316L, диаметром от 3 до 16 мм

Все работы выполняются в условиях чистой зоны с использованием автоматической установки орбитальной сварки и гелиевого масс-спектрометрического течеискателя.

Стоимость газобаллонных шкафов начинается от 170 тыс. руб, что в 3-5 раз ниже европейских, американских и японских аналогов за счет частичного использования отечественной элементной базы (корпус, ложементы для баллонов, окраска и т.п.) и экономии на транспортных расходах и таможенном оформлении крупногабаритного оборудования.
