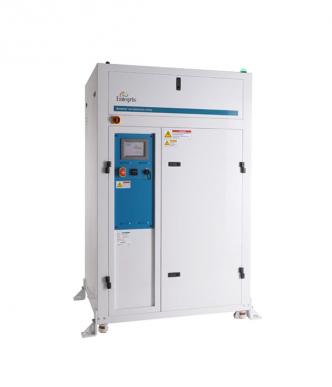

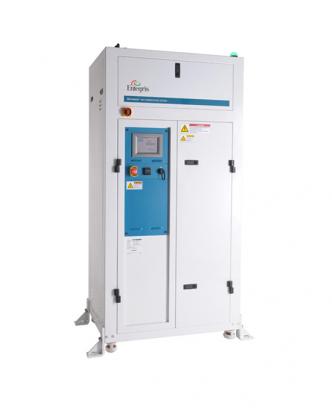

Системы каталитической финишной очистки технологических газов с автоматической регенерацией GateKeeper GPS

Добавить к сравнению

Заказать Быстрый заказ
Для заказа нужно ответить на несколько вопросов
Системы финишной очистки технологических газов GateKeeper® GPS с автоматической регенерацией

на месте использования предоставляют возможность получения сверхчистых газов непосредственно перед подачей в технологическое или исследовательское оборудование.

Система GateKeeper GPS обеспечивает непрерывную подачу очищенного газа без остановок производства для регенерации либо замены очистителей.

Системы GateKeeper GPS требуют мало места для установки, имеют малую потребляемую мощность – очистка проходит при комнатной температуре, не требуют подключения охлаждающей воды и обеспечивают финишную очистку технологических газов до концентрации примесей на уровне ppt (частей-на-триллион) по воде, кислороду и тяжелым углеводородам.

Особенности систем финишной очистки технологических газов GateKeeper GPS

Эффективность очистки
  • Остаточное содержание примесей на уровне ppt
  • Низкое падение давления – нет необходимости увеличивать давление в сети предприятия
Надежность и минимальная стоимость эксплуатации
  • Сбои в подаче электроэнергии не приводят к выходу системы из строя
  • Очистка при комнатной температуре не требует нагрева и высокой установочной мощности
  • Ремонт и модернизация возможны на месте, без отправки установки в сервисный центр
  • Автоматическая регенерация на месте – нет необходимости в остановке производства для регенерации или замены очистителя
  • Установка на производстве по принципу “подключил и забыл”
Компактность и безопасность
  • Требует минимум для установки на производстве или в лаборатории
  • Встроенная система безопасности
  • Автоматический выключатель с функцией защиты при утечке на землю
  • Контроль температуры регенерации
  • Кнопка аварийного отключения
  • Возможность дистанционного мониторинга состояния и аварийного отключения системы
  • Световая и звуковая сигнализация при аварийных ситуациях

Технические характеристики

  GPS20HX GPS30HX GPS50HX GPS60HX
Очищаемые газы Водород (H2), Азот (N2), Аргон (Ar)
Остаточная концентрация примесей в очищенном газе Вода (H2O) < 100 ppt
Угарный газ (СО) < 1 ppb
Углекислый газ (CO2) < 100 ppt
Кислород (O2) < 400 ppt
Углеводороды (С5 и выше) < 1 ppt
Рабочее давление 5,51…17,23 бар
Падение давления < 1 бар
при макс. расходе и вх. давлении 7 бар
Максимальный расход 20 м3н
(311 л н/мин)
30 м3н
(466 л н/мин)
50 м3н
(776 л н/мин)
60 м3н
(932 л н/мин)
Рабочая температура +15…+40°С
Фильтрация очищенного газа ISO класс 1
0,1 мкм < 10 м-3
0,2 мкм < 2 м-3
Скорость утечки 1×10-9 атм·см3/c

Установочные данные

  GPS20HX GPS30HX GPS50HX GPS60HX
Вход ½” OD сварное ¾” OD сварное
Выход ½” OD сварное ¾” OD сварное
Вытяжная вентиляция Ø4” (102 мм)     1,42 м3/мин
Электропитание 200…240 В, 50Гц, 1 фазн.
Трёхконтактная вилка
Мощность потребляемая 100 Вт в режиме очистки
500 Вт в режиме регенерации
Регенерационный газ Азот (для систем очистки водорода) 4…4,27 бар
Водород (для систем очистки азота и аргона) 4,55…4,83 бар
Вход регенерационного газа ⅜” сварное
Выход регенерационного газа ¼” сварное
Пневматика ¼” обжимное
очищенный воздух или азот    6,2…10,3 бар
Температура в помещении +15…+40°С
Влажность в помещении отн.10…90 %
Положение монтажа напольное
Габаритные размеры, Ш х Г х В, мм 559 х 492 х 1810
Вес 181 кг 205 кг
Пространство для обслуживания 90 см от передней стенки

Модели серийного выпуска
(системы с другими характеристиками и набором опций также доступны к заказу)

Наименование / Артикул Характеристики
20 м3н
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 20 м3н/ч /
GPS20HX0000NS00
  • очистка водорода, азота или аргона
  • макс. расход 20 м3н
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 20 м3н/ч, с индикатором влаги /
GPS20HX0000TS00
  • очистка водорода, азота или аргона
  • макс. расход 20 м3н
  • встроенный гигрометр
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 20 м3н/ч, авт. байпас с очистит. /
GPS20HX0004NS00
  • очистка водорода, азота или аргона
  • макс. расход 20 м3н
  • встроенный байпасный коллектор с резервным/аварийным очистителем
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 20 м3н/ч, с индикатором влаги, авт. байпас с очистит. /
GPS20HX0004TS00
  • очистка водорода, азота или аргона
  • макс. расход 20 м3н
  • встроенный гигрометр
  • встроенный байпасный коллектор с резервным/аварийным очистителем
Система очистки водорода GateKeeper
макс. поток 20 м3н/ч, индикатор вл., АБС с оч., вх. фильтр, регулятор давления /
GPS20H21104TS00
  • очистка водорода
  • макс. расход 20 м3н
  • встроенный гигрометр
  • встроенный байпасный коллектор с резервным/аварийным очистителем
  • встроенный входной фильтр
  • встроенный регулятор давления входного газа
Система очистки азота GateKeeper макс.
поток 20 м3н/ч, индикатор вл., АБС с оч., вх. фильтр, регулятор давления /
GPS20N21104TS00
  • очистка водорода
  • макс. расход 20 м3н
  • встроенный гигрометр
  • встроенный байпасный коллектор с резервным/аварийным очистителем
  • встроенный входной фильтр
  • встроенный регулятор давления входного газа
50 м3н
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 50 м3н/ч /
GPS50HX0000NS00
  • очистка водорода, азота или аргона
  • макс. расход 50 м3н
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 50 м3н/ч, с индикатором влаги /
GPS50HX0000TS00
  • очистка водорода, азота или аргона
  • макс. расход 50 м3н
  • встроенный гигрометр
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 50 м3н/ч, авт. байпас с очистит. /
GPS50HX0004NS00
  • очистка водорода, азота или аргона
  • макс. расход 50 м3н
  • встроенный байпасный коллектор с резервным/аварийным очистителем
Система очистки газов (H2,N2,Ar) GateKeeper,
серия HX, макс. поток 50 м3н/ч, с индикатором влаги, авт. байпас с очистит. /
GPS50HX0004TS00
  • очистка водорода, азота или аргона
  • макс. расход 50 м3н
  • встроенный гигрометр
  • встроенный байпасный коллектор с резервным/аварийным очистителем
60 м3н
Система очистки водорода GateKeeper, макс. поток 60 м3н/ч /
GPS60H20000NS00
  • очистка водорода
  • макс. расход 60 м3н
Система очистки азота GateKeeper, макс. поток 60 м3н/ч /
GPS60N20000NS00
  • очистка азота
  • макс. расход 60 м3н
Система очистки водорода GateKeeper,
макс. поток 60 м3н/ч, авт. байпас с очистит., индикатор влаги /
GPS60H21004TS00
  • очистка водорода
  • макс. расход 60 м3н
  • встроенный гигрометр
  • встроенный байпасный коллектор с резервным/аварийным очистителем
Система очистки азота GateKeeper,
макс. поток 60 м3н/ч, авт. байпас с очистит., индикатор влаги /
GPS60N21004TS00
  • очистка азота
  • макс. расход 60 м3н
  • встроенный гигрометр
  • встроенный байпасный коллектор с резервным/аварийным очистителем

Системы каталитической финишной очистки аммиака с автоматической регенерацией Aeronex EGPS

Для решения задачи получения сверхчистого аммиака, применяемого в производстве полупроводников, мы предлагаем серию систем финишной очистки Aeronex EGPS.

  • Максимальный расход: 120 л н/мин, 300 л н/мин или 1000 л н/мин.
  • Удаляемые примеси: O2, CO, CO2, H2O, тяжелые углеводороды, продукты окисления.
  • Остаточная концентрация примесей в очищенном аммиаке: <1 ppb (по каждой примеси).
  • Опционально: автоматический байпасный коллектор, резервный/аварийный очиститель, входной фильтр.

Промышленные системы каталитической финишной очистки технологических газов с автоматической регенерацией AGPS

  • Максимальный расход: 120 м3н/ч, 300 м3н/ч или 600 м3н/ч.
  • Очищаемые газы: водород, азот, аргон, воздух (CDA)
  • Удаляемые примеси: O2, CO, CO2, H2O, тяжелые углеводороды.
  • Остаточная концентрация примесей в очищенном аммиаке: <100 ppt (по каждой примеси).
