Тестовое оборудование для установок по производству водорода электролизом воды

Используемые приборы

Водород является уникальным энергоносителем, обладающим высокими эксплуатационными и технологическими показателями. Он имеет очень высокой теплоту сгорания, а продуктом горения в кислороде является вода, которая может вновь использоваться для получения водорода. Низкая вязкость и плотность газа позволяют практически без потерь давления транспортировать его по трубопроводам. Водород может транспортироваться и храниться как в газообразном, так и сжиженном состоянии. А кроме того он безопасен для окружающей среды и не токсичен.

Однако в чистом виде водород в природе не встречается. Существует целый ряд методов его получения. Разнообразие этих методов - одно из преимуществ водородной энергетики. Нет сильной зависимости от какого-либо отдельного вида сырья.

Наиболее распространенным способом получения водорода является паровая конверсия посредством реакции углеводородов (природный газ) с паром при высоких температурах. При этом в качестве побочного продукта выделяются парниковые газы, выброс которых в настоящее время стараются минимизировать. Другой способ производства водорода – электролиз воды. Здесь отсутствуют вредные выбросы. А цена и эффективность процесса электролиза сопоставима с технологией паровой конверсии.

Процесс электролиза воды для получения водорода

В электролизере под воздействием подаваемого напряжения вода разделяется на водород и кислород. Для получения более чистого водорода оба газа должны быть отделены друг от друга разделительной мембраной. При создании электролизеров стоит задача определения характеристик пропускания таких мембран. Испытательное оборудование должно обеспечивать точную подачу чистых водорода и кислорода, а измерять расход и состав прошедшего через мембрану газа.

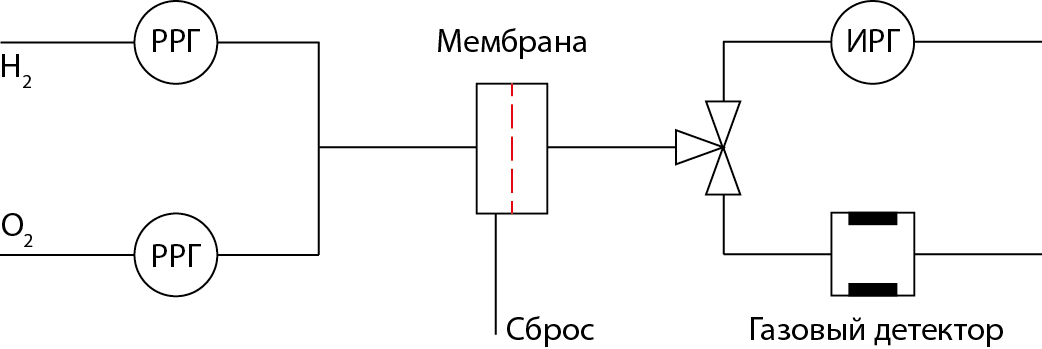

Схема установки тестирования проницаемости мембран электролизера

Специалистами Bronkhorst было предложено следующее решение. Подача кислорода к испытуемой мембране осуществлялась кориолисовым регулятором массового расхода серии miniCORI-FLOW, а водорода – тепловым регулятором расхода серии EL-FLOW Prestige. Часть подаваемого газа, которая проходит через мембрану, поступает в трехходовой кран. В одном положении крана можно измерять расход прошедшего газа с помощью теплового расходомера EL-FLOW Prestige. В другом – состав газа с помощью двойного датчика водород/кислород. Особенность использованного датчика состояла в том, что для его работы требовался определенный расход газа.

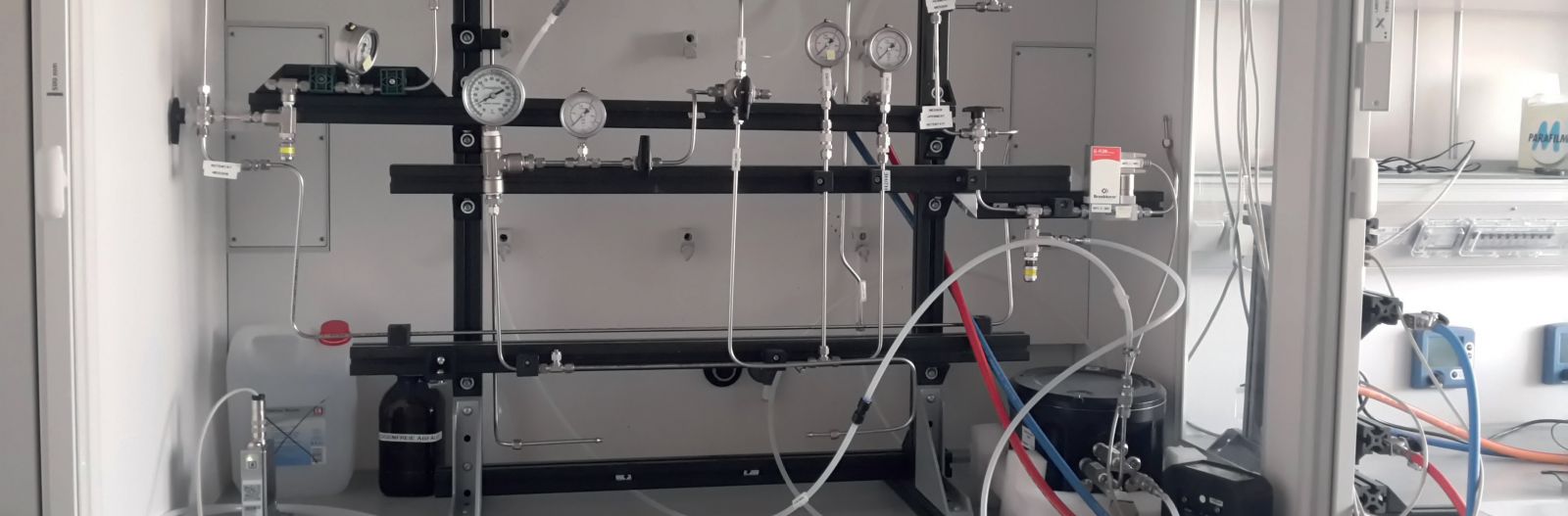

Расходомеры EL-FLOW Prestige и miniCORI-FLOW в установке проверки проницаемости мембран электролизера

Высокая точность и стабильность поддержания расхода использованными расходомерами позволила с успехом решить поставленную задачу. Позже было принято решение об установке четвертого расходомера для измерения части подаваемого газа, не прошедшего через мембрану и имеющего высокую концентрацию кислорода. Выбор был сделан в пользу кориолисового расходомера серии miniCORI-FLOW.
