Соединения торцевого типа используются при включении измерителей и регуляторов расхода в состав разветвленных и ограниченных по месту газовых схем с возможностью легкой замены отдельных узлов и агрегатов.
Одним из главных преимуществ данного типа соединений является отсутствие необходимости перемещать трубу магистрали в процессе монтажа. То есть, прибор вставляется в разрыв магистрали (с размерами, точно соответствующими длине прибора), и уплотняется с помощью поджимных гаек.
Также важной особенностью данного типа соединений является отсутствие так называемых "мертвых объемов" по пути протекания рабочей среды, что является весьма важным для ряда применений (например, в полупроводниковом производстве).
К недостаткам этого типа соединений следует отнести необходимость приварки ответных частей вместе с поджимными гайками. В некоторых случаях это требует специального сварочного оборудования. Так как соединительная трубка приваривается к ответной части соединения, то специальных требований, кроме обеспечения хорошего качества сварного шва, не предъявляется.

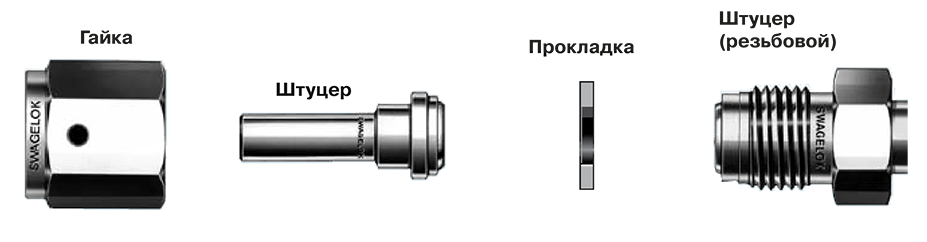

Порядок соединения
- Приварите ответный штуцер соединения с надетой на него гайкой к магистрали.
- Вставьте между штуцером прибора и штуцером на магистрали уплотняющую прокладку
- Наверните и затяните поджимную гайку.
Видео – установка торцевого соединения.
Страница подготовлена с использованием материалов компании SWAGELOK
